Протокол беспроводной связи Modbus, мониторинг оборудования ветроэнергетической системы с ПЛК

Ветроэнергетика является возобновляемым и устойчивым источником чистой энергии. Энергетические проекты, которые активно продвигаются и развиваются страной, имеют важное экономическое значение. В настоящее время доля ветроэнергетики в отечественной установленной мощности генерации электроэнергии составляет 4%, что показывает, что потенциал ветроэнергетики в будущем огромен и есть возможности для развития.

　　Система управления ветром в основном делится на 3 основных компонента:

　　1. Блок управления ветроэлектростанцией, который осуществляет мониторинг параметров, управление выработкой электроэнергии и защиту оборудования установки, является основной частью управления вентилятором;

　　2. Высокоскоростной кольцевой резервный блок связи представляет собой магистраль, в которой генераторная установка на объекте и удаленный центр управления HMI взаимодействуют в режиме реального времени.

　　3. Верхняя компьютерная станция управления имеет полный мониторинг состояния агрегата, аварийные сигналы параметров, функции записи и отображения данных в реальном времени/истории, а также управление органической группой в реальном времени в местах расположения ветров.

Введение решения

　　Ebyte фокусируется на отрасли беспроводной связи. После многих лет практики передачи данных в промышленных условиях компания может предоставить множество решений для избыточной связи ветряных электростанций. Существуют беспроводные решения связи lora и 4G.

　　Беспроводное решение связи lora

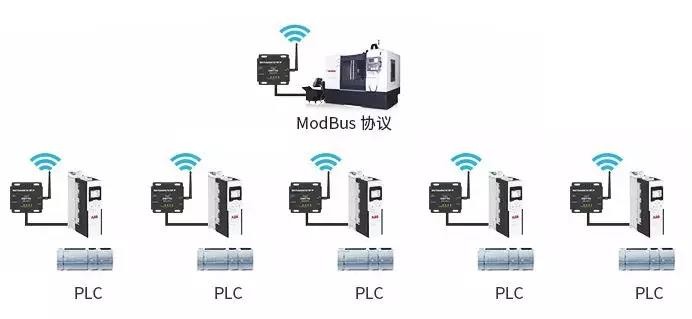

　　Блок вентилятора использует Bachmann PLC или бытовой вентилятор PLC для управления параметрами блока ветряной электростанции. Yibaite E90-DTU(433C30) использует RS485 для связи с блоком управления PLC, а E90-DTU(433C30E) соответствует беспроводной связи точка-точка lora Ethernet-коммутатору доступа Ethernet или шлюзу станции управления. Платформа HMI хост-компьютера подключена к сети и контролирует работу вентилятора через протокол Modbus.

　　Схема связи базовой станции 4G

　　Вентиляторный блок также использует ПЛК Bachmann или ПЛК для домашнего вентилятора для управления параметрами ветровой электростанции. Соединение RS485 E840-DTU(4G-02E) используется для подключения блока управления ПЛК с использованием последовательной связи. Данные вентилятора в реальном времени загружаются в сеть базовой станции оператора связи. Облачная платформа системы проекта, сеть хост-компьютера центра удаленного управления HMI подключены к облачной платформе, а работа вентилятора контролируется через протокол Modbus.

　　Решение беспроводной связи lora подходит для удаленных районов, где нет покрытия сигнала базовой станции сети оператора связи. Беспроводное решение экономит расходы на дальнюю проводку. Если зона ветряной электростанции покрыта сигналами сети 4G, рекомендуется использовать 4G  DTU  E840-DTU(4G-02E) для удовлетворения более строгих требований мониторинга в реальном времени.
