Подробное объяснение решения чипа модуля BLE Bluetooth серии NRF

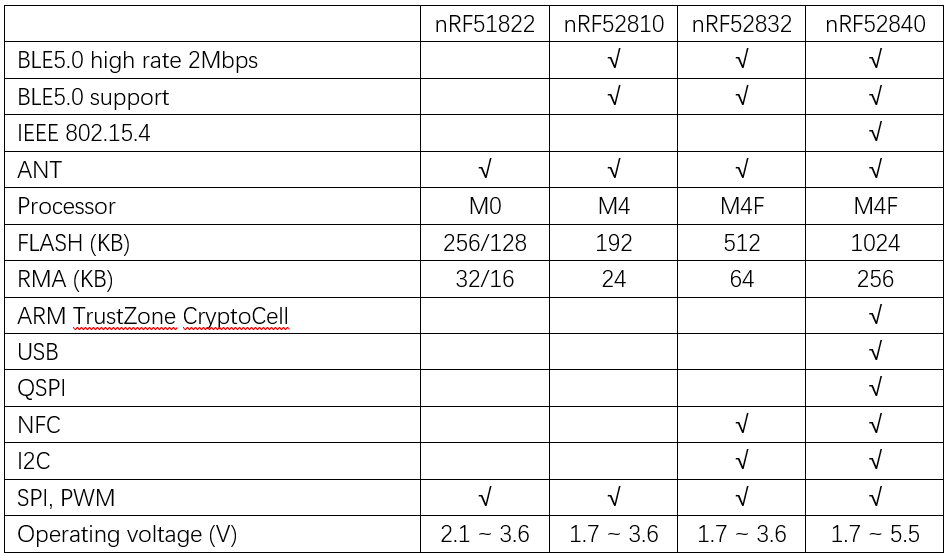

Чипы серии nRF представляют собой серию микросхем беспроводной связи с низким энергопотреблением, разработанных Nordic Semiconductor. Чипы серии nRF характеризуются низким энергопотреблением, совместимостью с несколькими протоколами и высокой степенью интеграции. Эта серия модулей Bluetooth широко используется в различных типах. Интернет вещей и сфера носимых устройств. [Серия Bluetooth BLE] Сравнение решений: подробное введение в четыре чипа: NRF51822, NRF2810, NRF52832 и NRF2840.

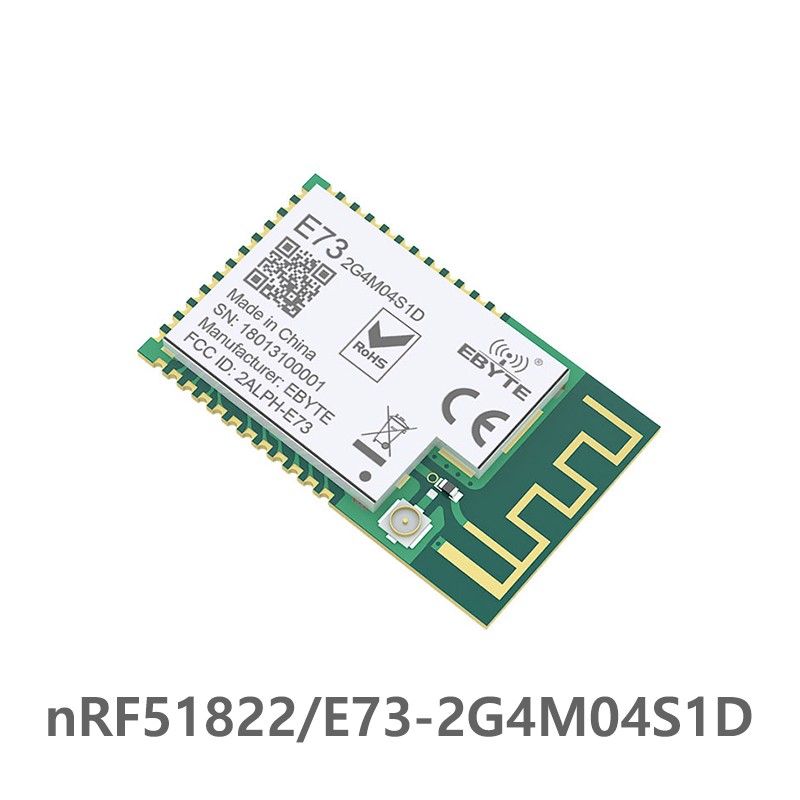

I. NRF51822 Bluetooth-решение
1. Решение nRF51822
nRF51822 — это мощный и очень гибкий многопротокольный SoC, идеально подходящий для Bluetooth Low Energy и беспроводных приложений 2,4 ГГц. SoC представляет собой микропроцессор на базе ядра ARM Cortex M0. Он имеет 256 КБ/128 КБ встроенной флэш-памяти и 32 КБ/16 КБ оперативной памяти. Радиочастота 2,4G поддерживает Bluetooth с низким энергопотреблением и совместима с продуктами серии nRF24L.
2. Области применения Bluetooth-решения nRF51822.
Аксессуары для мобильных телефонов, носимые устройства, мониторинг беспроводной зарядки, периферийные устройства для ПК, пульты дистанционного управления бытовой электроникой, умные дома, интеллектуальные радиочастотные метки, игрушки и видеоигры.
3. Характеристики чипа NRF51822.
Высокогибкое однокристальное многопротокольное устройство 2,4 ГГц.
32-битное ядро процессора ARM Cortex M0
Флэш-память 256 КБ/128 КБ + ОЗУ 32 КБ/16 КБ
Поддержка стека протоколов Bluetooth с низким энергопотреблением
Потокобезопасность и защита во время выполнения
Поддержка API на основе событий
Airlink совместим с серией nRF24L
Три скорости: 2 Мбит/с/1 Мбит/с/250 Кбит/с.
+4 дБм выходная мощность
Чувствительность -93 дБм, низкое энергопотребление Bluetooth
Гибкая система управления энергопотреблением
Настраиваемый ввод/вывод
Диапазон рабочих температур: от -40°C до +105°C.

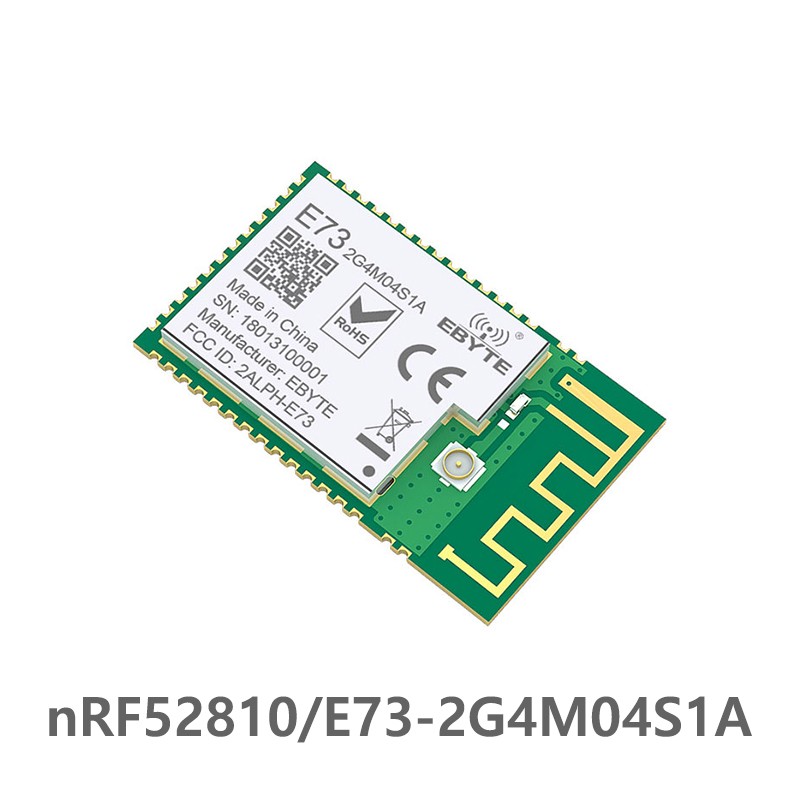

II. NRF52810 Bluetooth-решение.
1. Решение nRF52810
nRF52810 — это высокопроизводительный многопротокольный SoC с поддержкой Bluetooth 5, ANT и 2,4 ГГц. SoC обеспечивает поддержку Bluetooth 5, а ядро микропроцессора — ARM Cortex M4 с флэш-памятью 192 КБ и оперативной памятью 24 КБ для поддержки Bluetooth 5. Больше поддержки для продвинутых приложений. Он хорошо работает даже в приложениях с низким энергопотреблением.
2. Области применения Bluetooth-решения NRF52810:
Bluetooth 5 соединяет процессоры, промышленные датчики и исполнительные механизмы, носимые устройства, датчики умного дома, компьютерную периферию, датчики спорта и фитнеса, умные часы, интерактивные игры и автоматизацию зданий.
3. Характеристики чипа Bluetooth NRF52810.
Высокогибкий однокристальный многопротокольный беспроводной модуль SoC с частотой 2,4 ГГц.
32-битный процессор ARM Cortex-M4
Диапазон напряжения: от 1,7 В до 3,6 В.
192 КБ флэш-памяти + 24 КБ ОЗУ
Поддерживает одновременную работу протоколов низкого энергопотребления ANT/Bluetooth.
+4 дБм выходная мощность
Чувствительность -96 дБм, низкое энергопотребление Bluetooth
Потокобезопасность и защита во время выполнения
Поддержка API на основе событий
Воздушная связь совместима с сериями nRF24L и nRF24AP.
Две скорости: 2 Мбит/с/1 Мбит/с.
Автоматическая система управления энергопотреблением
Настраиваемый ввод/вывод
1 ведущий/ведомый SPI
1 двухпроводной интерфейс (I²C)
UART (преобразователь реального времени/реального времени)
1 ШИМ (4 канала)
Аппаратное шифрование AES
8-канальный 10/12-битный аналого-цифровой преобразователь
64-каскадный аналоговый компаратор и квадратурный декодер
Часы реального времени (RTC)
Интерфейс цифрового микрофона (PDM)

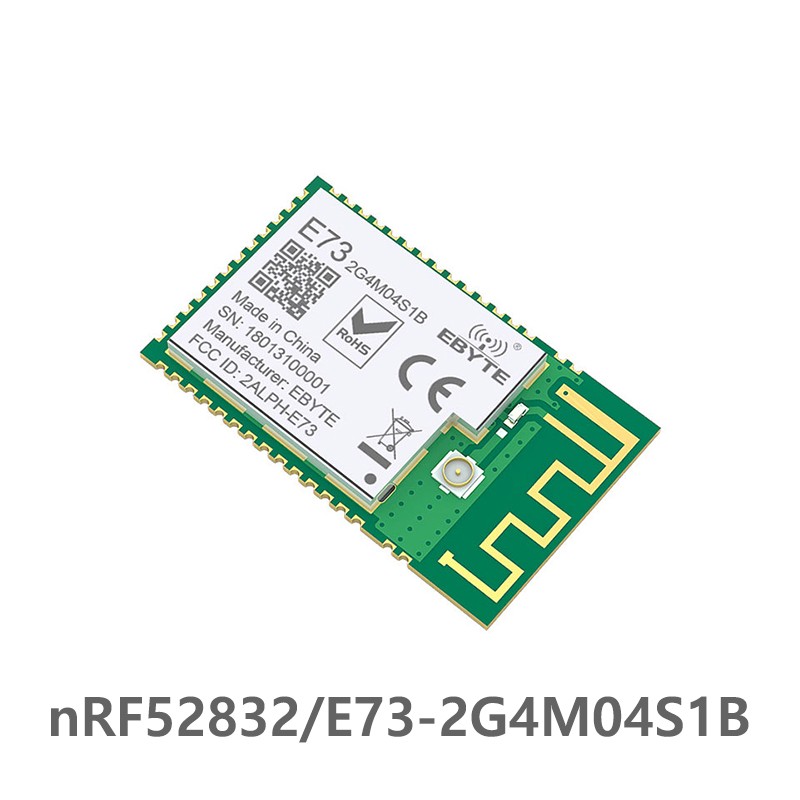

III. nRF52832 Bluetooth-решение.
1. Модуль Bluetooth nRF52832.
nRF52832 — это мощный, очень гибкий и сверхмалопотребляющий многопротокольный SoC, идеально подходящий для SoC Bluetooth Low Energy (BLE, ранее Bluetooth Smart), ANT и ARM Cortex M4F для основного микропроцессора, имеет размер 512 КБ. Встроенная флэш-память и 64 КБ ОЗУ. Трансивер 2,4 ГГц поддерживает Bluetooth Low Energy, ANT и собственный стек протоколов 2,4 ГГц и совместим с сериями nRF51 и nRF24L.
2. Области применения Bluetooth-решения nRF52832.
Интернет вещей (LoT), носимые устройства, датчики «умного дома», компьютерная периферия, интеллектуальные пульты дистанционного управления с голосовым управлением, подключенные продукты для здоровья, «умные» часы и автоматизация зданий.
3. Характеристики чипа Bluetooth nRF52832
Высокогибкий однокристальный многопротокольный беспроводной модуль SoC с частотой 2,4 ГГц.
32-битный процессор ARM Cortex-M4F
Работает от 1,7 В до 3,6 В.
512 КБ флэш-памяти + 64 КБ ОЗУ
Поддерживает одновременную работу протоколов низкого энергопотребления ANT/Bluetooth.
+4 дБм выходная мощность
Чувствительность -96 дБм, низкое энергопотребление Bluetooth
Потокобезопасность и защита во время выполнения
Поддержка API на основе событий
Воздушная связь совместима с сериями nRF24L и nRF24AP.
Две скорости: 2 Мбит/с/1 Мбит/с.
Автоматическая система управления энергопотреблением
Настраиваемый ввод/вывод
3 х SPI ведущий/ведомый
2 двухпроводных интерфейса (I²C)
Искусство (RTS/CTS)
3 аппаратных шифрования PWMl AES
12-битные часы реального времени ADCl (RTC)
Интерфейс цифрового микрофона (PDM)
IV, NRF52840 Bluetooth-решение
1. Решение Bluetooth nRF52840
Чип nRF52840 представляет собой усовершенствованную многопротокольную SoC, которая идеально подходит для беспроводных приложений со сверхнизким энергопотреблением. nRF52840 оснащен 32-битным микропроцессором ARM Cortex M4F с 1 МБ флэш-памяти и 256 КБ встроенной оперативной памяти. Беспроводной приемопередатчик nRF52840 2,4 ГГц поддерживает Bluetooth Low Energy, ANT, 802.15.4 и собственные протоколы 2,4 ГГц. Он поддерживает Bluetooth Low Energy со скоростью 2 Мбит/с и 1 Мбит/с, а также Bluetooth 5 со скоростью 500 Кбит/с и 125 Кбит/с. Он поддерживает автоматические измерения RSSI с высоким разрешением. чтобы уменьшить нагрузку на процессор.
2. Области применения модуля Bluetooth nRF52840.
Передовые высокопроизводительные износостойкие компоненты, носимые безопасные платежи, системы виртуальной реальности/дополненной реальности, сенсорные сети «умного дома», сенсорные сети «умного города», высокопроизводительные HID-контроллеры, сенсорные сети IoT, интеллектуальные дверные замки и сети интеллектуального освещения ждут.
3. Характеристики чипа Bluetooth nRF52840.
Усовершенствованный однокристальный многопротокольный беспроводной модуль SoC с частотой 2,4 ГГц
32-битный процессор ARM Cortex-M4F
Работает от 1,7 В до 5,5 В.
1 МБ флэш-памяти + 256 КБ ОЗУ
Bluetooth 5 поддерживает дистанционное управление и высокую производительность.
Поддержка радио 802.15.4
Встроенное программируемое периферийное соединение NFC/PPI
Автоматическая система управления энергопотреблением
Настраиваемый ввод/вывод
48 входов и выходов GPIO
1 QSPI
4 главных/подчиненных SPI
2 двухпроводных интерфейса (I²C)
Интерфейс I²S 2 UART
4 ШИМ-контроллера USB 2.0
Модуль безопасности и криптографии ARM TrustZone CryptoCell-310
ECB/CCM/AAR 128-битный аппаратный ускоритель AES
Интерфейс цифрового микрофона (PDM)
12-битный квадратурный декодер АЦП
Компаратор малой мощности
Совместим с сериями nRF52, nRF51 и nRF24.
