Учебное пособие Profinet: серия PN1-D25P по загрузке с использованием загрузки портала TIA
Введение в шлюз Profinet
Серия PN1-D25P -это шлюз Profinet, который преобразует протокол ProFinet в Modbus RTU. Этот шлюз используется для отображения данных Modbus в PROFINET, что позволяет бесшовной интеграции устройств Modbus с системами на основе профинета. Используя файл GSD для интеграции, Gateway позволяет легко прочитать операции чтения/записи на устройства Modbus без необходимости программирования. Конфигурация быстро, и данные могут передаваться непосредственно в ПЛК.
Шлюз предоставляет один интерфейс RS485 и один интерфейс RS422 (совместимый с RS485), каждый из которых поддерживает до 32 узлов команд, в общей сложности 64 узла команд. Модель PN1-D25PH включает в себя два порта Ethernet RJ45, предлагая функциональность переключения. Все команды Modbus загружаются в виде модулей, с четкой зависимостью отображения памяти между Profinet и Modbus, которые могут быть запрошены непосредственно в программном обеспечении Portal Step 7 или TIA. Байты статуса могут быть загружены для мониторинга состояния соединения устройств Modbus в режиме реального времени.
Этот урок проведет вас через шаги по загрузке устройства Gateway Profinet с помощью портала TIA
Учебное пособие по загрузке портального устройства TIA
2.1 Подготовка перед подключением
Подготовьте необходимый файл XML, такой как: GSDML-V2.3-Ebyte-PN1-D25-20241025.xml.
Подключите внешний источник питания DC 24 В к модулю и включите его. Прежде чем питать, убедитесь, что положительные и отрицательные клеммы питания правильно подключены.
Используйте кабель Ethernet для подключения модуля к порту PROFINET контроллера ПЛК, гарантируя, что оба устройства находятся в одном сегменте сети.
2.2 Добавление файла GSDML на портале TIA

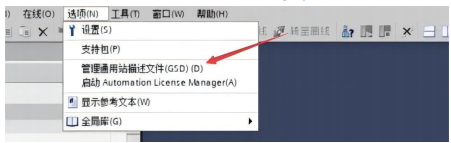

Откройте портал TIA и перейдите в меню «Параметры», а затем выберите «Управление файлами общих станций» (GSD).

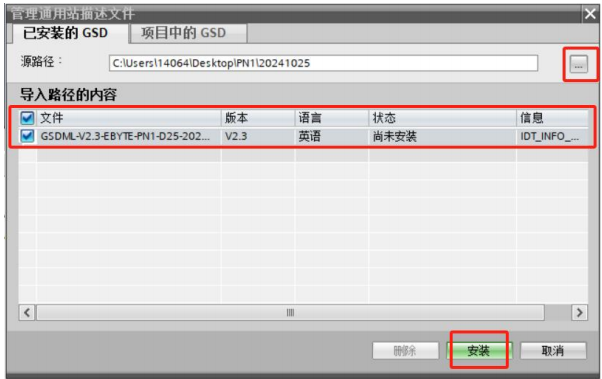

Нажмите «Добавить файл GSDML», перейдите в папку, где хранится файл GSD, выберите папку, и программное обеспечение автоматически сканирует для доступных файлов GSD. После того, как он найдет, установите флажок рядом с необходимым файлом GSD и нажмите «Установить».
После завершения установки нажмите «Близко». Устройство теперь готово к конфигурации.
2.3 Добавление устройства Gateway Profinet в проект

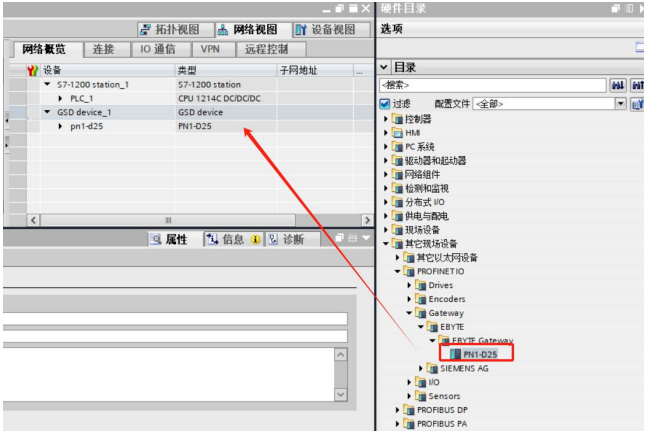

Создайте новый проект или откройте существующий. Если запустить новый проект, сначала добавьте устройство контроллера. Затем перейдите к представлению конфигурации устройства, чтобы добавить соответствующие модули ввода -вывода. Дважды щелкните модуль, чтобы добавить его в проект.

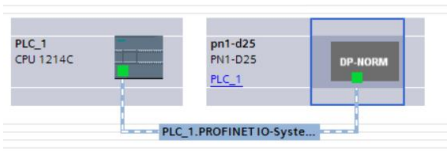

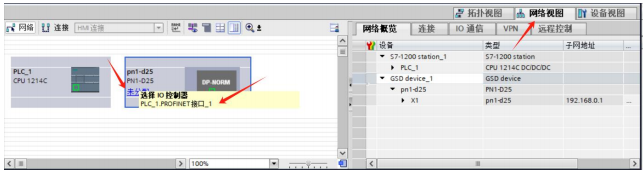

2. В представлении сети выполните конфигурацию устройства и убедитесь, что между устройствами выполняются правильные подключения.

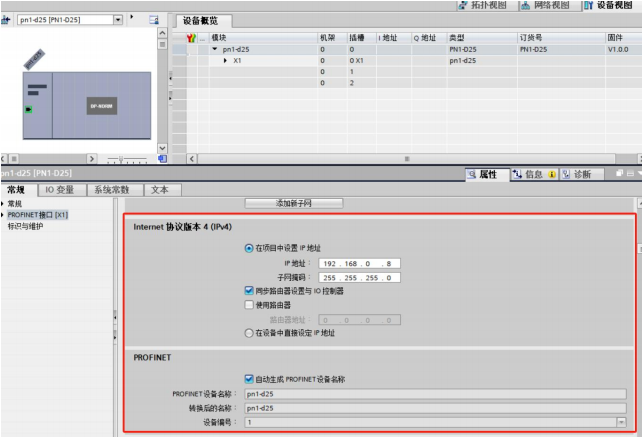

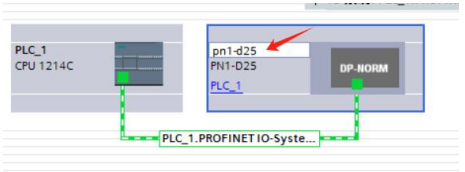

3. В представлении устройства найдите и выберите недавно добавленное устройство. Дважды щелкните модуль, чтобы открыть окно общего конфигурации. Здесь вы можете изменить IP -адрес и имя устройства в соответствии с таковыми в самом модуле, или напрямую настроить IP -адрес на устройстве.
Теперь вы успешно добавили Gateway Profinet в проект на портале TIA.
Это руководство предоставило пошаговый процесс для загрузки шлюза PN1-D25P Profinet в проект портала TIA. В следующем уроке мы рассмотрим конфигурацию параметров связи Modbus для шлюза Profinet. Следите за обновлениями, чтобы узнать больше!
