Учебное пособие по Profinet: Настройка параметров связи Modbus с использованием портала TIA
Введение в Modbus Communication на Gateway Profinet
После успешного добавления шлюза PRONT Profinet серии PN1-D25 в портал TIA, следующим шагом является настройка параметров связи Modbus. В интерфейсе представления устройства вы найдете два слота для настройки модулей функциональных модулей последовательного порта. Каждый слот может вместить до 32 подлот, которые используются для настройки модулей команд Modbus. В частности, слот 1 соответствует слову статуса последовательного порта и управляющему слову (как для конфигураций подчиненных PNMB/PNMB).
Статусное слово: устройства ПЛК могут извлечь статус работы устройства PN1-D25 через это слово.
Управляющее слово: устройство PLC может управлять шлюзом PN1-D25 Profinet через это слово.
Чтобы настроить параметры связи Modbus для последовательного порта 1 или 2 шлюза PN1-D25, выберите нужный слот (слот 1 или слот 2), затем нажмите на опцию «Свойства». Во время этой конфигурации необходимо сначала выбрать режим работы последовательного порта (PNMB Master/PNMB Slave) - в любом Modbus RTU Master или Slave Mode. Стоит отметить, что однопорторный шлюз PN1-D25 поддерживает как Modbus RTU Master, так и режимы подчинения
Учебное пособие по настройке параметров связи Modbus на шлюзе Profinet
В следующем изложены шаги по настройке параметров связи Modbus для серии PN1-D25 Gateway:

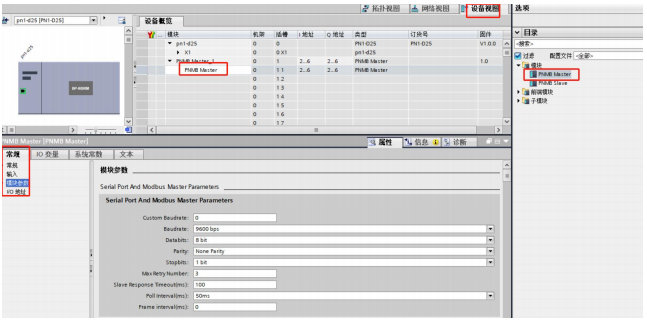

Master Mode PNMB:
Пользовательский Baudrate:
Когда последовательный порт настроен в подчиненном режиме и требует пользовательской скорости передачи данных, настройка по умолчанию составляет 0, что указывает на то, что пользовательская скорость передачи не включена. Чтобы включить пользовательскую скорость передачи, установите значение от 1200 до 3900000. В этом случае опция «Baudrate» будет отключена.Baudrate:
Стандартные тарифы на бод включают в себя: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800 бит / с, а дефолт - 9600.Databits:
Биты данных: 7 или 8 бит, с установкой по умолчанию в 8.Паритет:
Настройки паритета:Нет паритета (без паритета),
Странный паритет,
Даже паритет,
С дефолтом не быть паритетом.Stopbit:
Остановите биты: 1 или 2 бита, с установкой по умолчанию в 1.MAX RETRY Номер:
Этот параметр определяет количество повторных рисков в случае сбоя связи, когда последовательный порт находится в главном режиме.
Диапазон: 0-255.0 означает никаких повторений,
255 означает Infinite Refries,
1-254 Указывает количество повторений.
По умолчанию: 3.Тайм -аут ответа раба (MS):
Количество времени, в течение которого Мастер будет ждать ответа от рабов модбуса после отправки сообщения Modbus.
Диапазон: 0-65535 мс.
По умолчанию: 100 мс.Интервал опроса (MS):
Этот параметр контролирует задержку между отправкой сообщений Modbus после получения допустимого ответа от рабов Modbus.
Если подчиненное устройство реагирует медленно, увеличение задержки может помочь избежать ошибок связи.
Диапазон: 10, 20, 30, 40, 50, 60, 70, 80, 90, 100, 200, 500, 1000 мс или «без задержки».
По умолчанию: 50 мс.Интервал кадра (MS):
Эта настройка контролирует интервал между кадрами.
Диапазон: 0-65535 мс.0 означает автоматическое обнаружение кадров,
По умолчанию: 0.

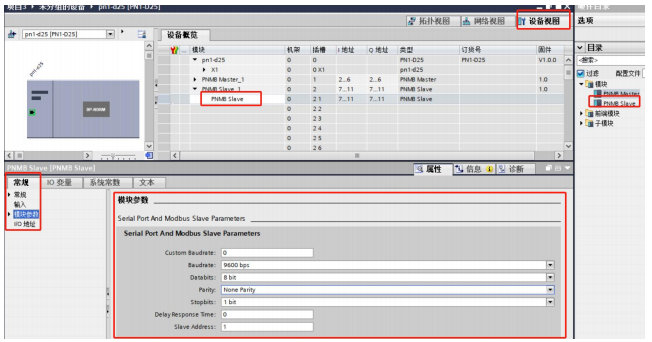

PNMB Slave Mode:
Пользовательский Baudrate:
Подобно основному режиму, если для режима подчиненного требуется пользовательская скорость передачи, установите значение от 1200 до 3900000. Если установить на пользовательское значение, опция «Baudrate» будет отключена.Baudrate:
Стандартные тарифы: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800 б.п., а по умолчанию - 9600.Databits:
Биты данных: 7 или 8 бит, с установкой по умолчанию в 8.Паритет:
Настройки паритета:Нет паритета (без паритета),
Странный паритет,
Даже паритет,
С дефолтом не быть паритетом.Stopbit:
Остановите биты: 1 или 2 бита, с установкой по умолчанию в 1.Задержка времени ответа:
Когда последовательный порт настроен в качестве подчиненного, этот настройка определяет задержку после получения команды опроса от мастера перед отправкой ответа.
Диапазон: 0-65535 мс.
По умолчанию: 0 мс (немедленный ответ).Адрес раба:
Это подчиненный адрес Modbus для последовательного порта в режиме рабов.
Диапазон: 1-247.
По умолчанию: 1.
Примечание: конфигурация для последовательного порта 2 такая же, как и для последовательного порта 1
В этом руководстве было описано шаги для настройки параметров связи Modbus на шлюзе PN1-D25 Profinet с использованием портала TIA. Следуя этим шагам, вы можете обеспечить надлежащую связь между сетью Profinet и устройствами Modbus RTU, будь то работа в качестве мастера или раба.
