Руководство по выбору модуля антенны с усилением диапазона 2,4 ГГц

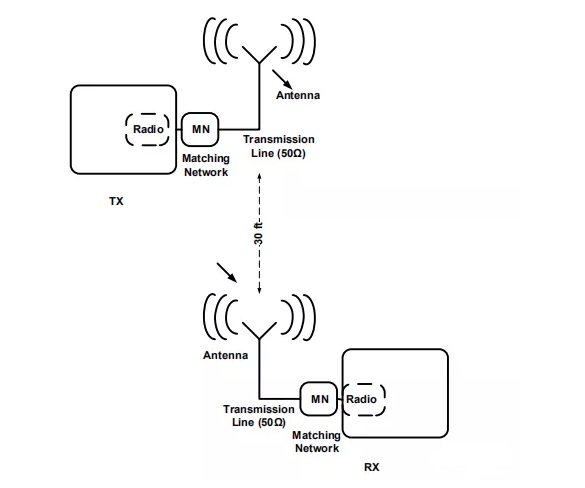

ля того, чтобы обеспечить эффективность передачи антенны, длина антенны составляет около 1/4 длины волны электромагнитной волны, поэтому чем ниже частота сигнала, тем длиннее длина волны, тем длиннее антенна; чем выше частота сигнала, тем короче длина волны, тем короче длина антенны. Обычно используемый частотный диапазон 2,4 ГГц имеет высокую частоту, короткую длину волны и короткую длину антенны. Можно использовать внутренние антенны или внешние антенны. Антенны, сделанные короче, например, 1/8 длины волны или 1/16 длины волны, также могут быть использованы, но эффективность будет снижена. В некоторых устройствах используется метод «короткая антенна + МШУ», что также позволяет достичь приемного эффекта длинной антенны. Однако для того, чтобы добиться эффекта передачи длинной антенны с короткой антенной, необходимо увеличить мощность передачи, поэтому рации необходимо передавать сигналы, которые все являются длинными внешними антеннами, в то время как FM-радиостанция только принимает и не передает, и имеет встроенную приемную антенну. Например, 2G (900 МГц), 4G (700-2600 МГц), WIFI и Bluetooth (2,4 ГГц), GPS (1,5 ГГц), эти распространенные способы связи IoT могут использоваться в качестве встроенных антенн.

Для малогабаритных продуктов, таких как телефонные трубки, носимые конструкции и умные дома, внешние антенны используются редко, а встроенные антенны — обычно. Интеграция высокая, внешний вид изделия красивее, а производительность немного слабее, чем у внешней антенны. Интернет вещей и интеллектуальные аппаратные продукты нуждаются в антеннах для передачи данных в режиме онлайн. Чем меньше пространство и больше частотных полос, тем сложнее конструкция антенны. Внешние антенны вообще стандартные изделия, покупайте соответствующий частотный диапазон, не нужно отлаживать, подключать и играть. Например, в экспресс-киосках, торговых автоматах и т.д., как правило, используются магнитные внешние антенны, которые могут быть присосаны к железной оболочке. Эти антенны нельзя размещать внутри жестяного шкафа, металл будет экранировать сигнал антенны, поэтому размещать их можно только снаружи. Преимущество в том, что он прост в использовании и дешев, а недостаток в том, что его нельзя использовать на малогабаритных изделиях.

Категория антенны

Затем узнайте, как выбрать антенну 2,4 ГГц, подходящую для вашего беспроводного приемо-передающего оборудования, из многих антенн 2,4 ГГц, а затем узнайте, как выбрать антенну 2,4 ГГц, путем классификации и сравнения антенн 2,4 ГГц. Антенны, используемые в диапазоне частот 2,4 ГГц, в основном включают керамические антенны, антенны на печатных платах и пружинные антенны. Керамические антенны и антенны на печатных платах относятся к встроенным антеннам, а пружинные антенны — к внешним.

Преимущества керамических антенн в том, что они занимают меньше места и имеют лучшие эксплуатационные характеристики. Недостатком является то, что многодиапазонности добиться сложно, поэтому ее сложно применять в продуктах 4G. Требования к зазорам для печатной платы относительно высоки, и она не подходит для особо компактных изделий.

Антенны на печатных платах широко используются в печатных платах одночастотных модулей, таких как модули Bluetooth, модули WIFI и модули ZIGBEE.

Плюсы в том, что она занимает меньше места, стоимость низкая, антенну не нужно собирать отдельно, ее непросто повредить на ощупь, а всю машину легко собрать, но производительность будет принесена в жертву. Недостатком является то, что поле одной антенны трудно округлить, вносимые потери высокие, эффективность относительно низкая, и материнская плата легко создает помехи; при этом он подходит только для одного частотного диапазона, такого как Bluetooth, wifi; При разных партиях производительности антенны печатной платы будет определенное отклонение.

Существует множество типов внешних антенн, таких как пружинные антенны, антенны FPC, короткие клеевые антенны, длинные гибкие антенны, присосные антенны и другие внешние антенны. Преимущества внешней антенны заключаются в том, что диаграмму направленности можно лучше контролировать, вносимые потери низкие, направление сигнала хорошее, эффективность высокая, а способность к защите от помех высокая. Несоответствие между оборудованием беспроводного приемопередатчика и внешней антенной также может быть решено путем прямой замены внешней антенны без замены печатной платы; Недостатком является то, что стоимость высока и собирать его хлопотнее.

Применение антенны 2.4G

В чем разница между E73-2G4M04S1A, E73-2G4M04S1B, E73-2G4M08S1C, E73-2G4M04S1D? Прежде всего, в четырех моделях используются разные чиповые решения, размер и мощность E73-2G4M04S1A, E73-2G4M04S1B и E73-2G4M04S1D одинаковы, E73-2G4M08S1C немного отличаются; но при тех же условиях испытаний, но по дальности передачи, Е73-2Г4М08С1С имеет чуть лучшую дистанцию передачи, чем Е73-2Г4М04С1А, Е73-2Г4М04С1Б и Е73-2Г4М04С1Д. Мощность также будет немного больше.

В частности, мощность передачи E73-2G4M08S1C составляет 8 дБм, что выше, чем у других модулей Bluetooth, поэтому дальность передачи немного больше, чем у других продуктов Bluetooth.

Если вы используете антенный интерфейс IPEX для подключения к внешней антенне, расстояние передачи точно будет больше, чем у бортовой антенны. Учитывая требования к объему и установке, а также расстояние передачи в пределах допустимого диапазона, встроенная антенна на печатной плате или керамическая антенна является более предпочтительной. Но определение беспроводного приемопередатчика — это не только параметр расстояния передачи, но и производительность продукта и различных приложений в различных условиях использования. Таким образом, будь то серия E73 или другие продукты Bluetooth, ZigBee и GPRS компании Chengdu Ebyte, существует необходимая среда для использования, и различные антенны 2,4 ГГц могут быть выбраны в соответствии с потребностями их собственных проектов.
