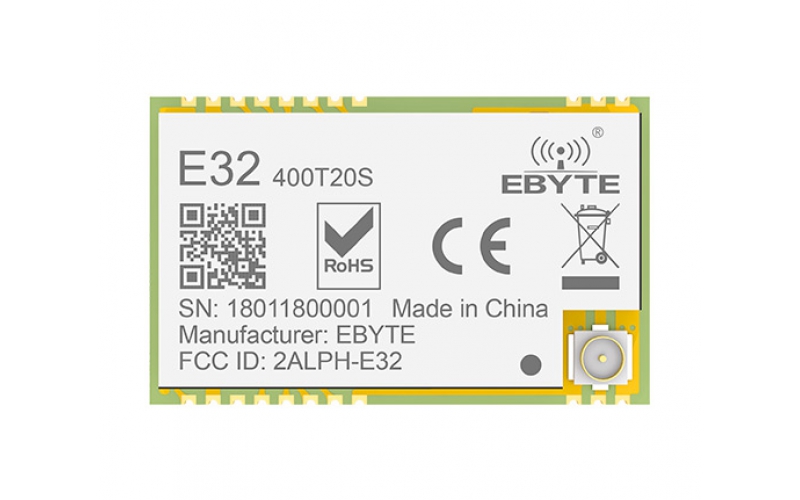

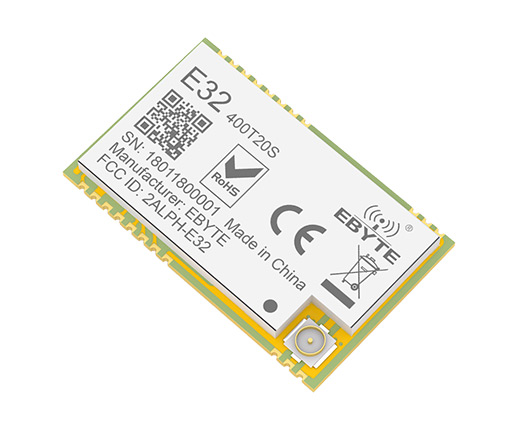

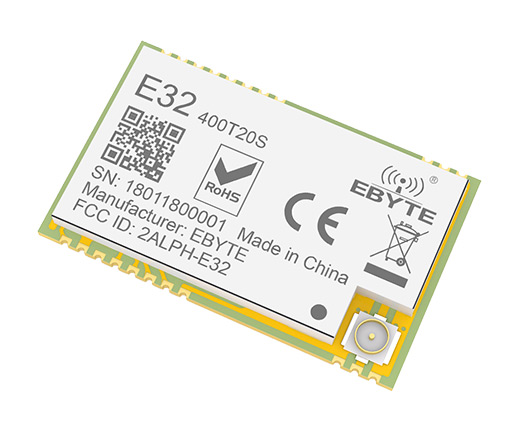

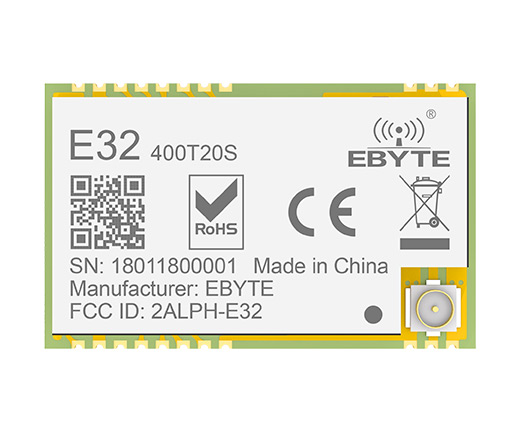

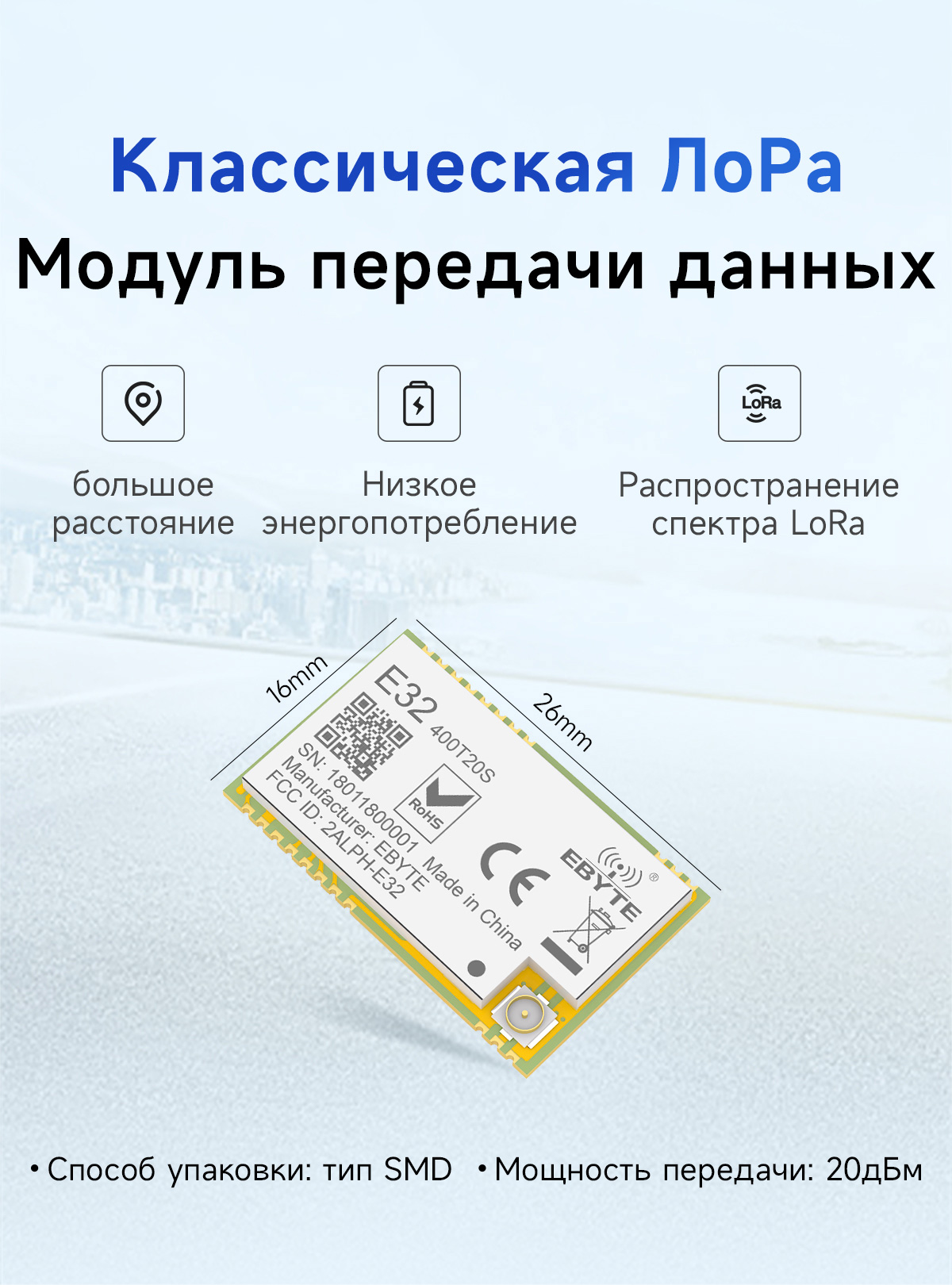

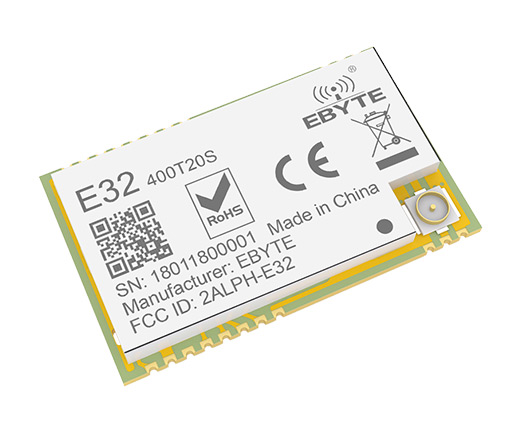

E32-400T20S-V2.0 Высококачественные беспроводные модули Ebyte UART для считывания показаний счетчиков, умного дома, умного сельского хозяйства, промышленного управления

[IC]： SX1278
[Frequency]： 410~525MHz
[Power]： 10~20dBm
[Distance]： 3km
[Interface]： UART
[Weight]： 2.1±0.1g

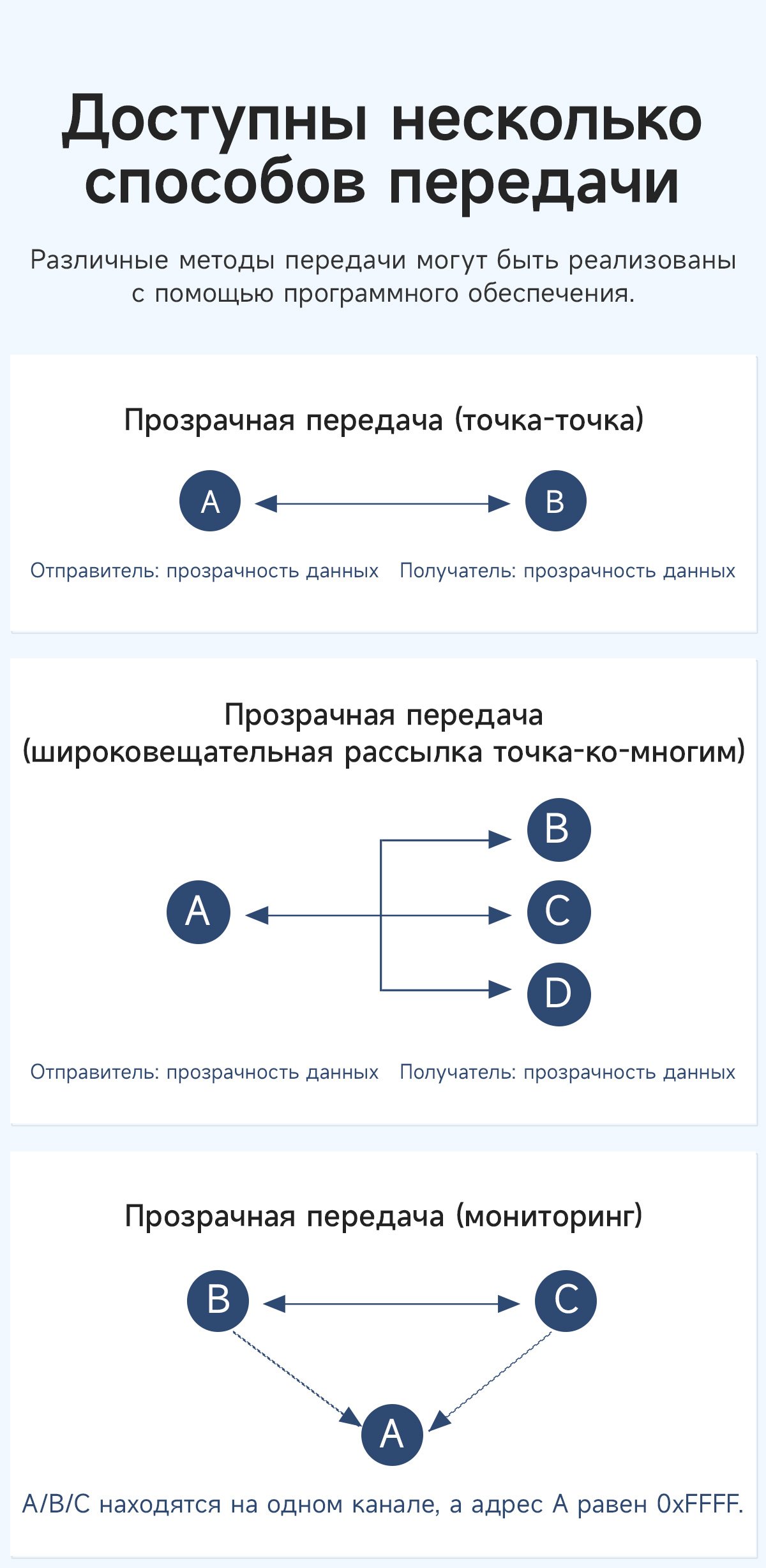

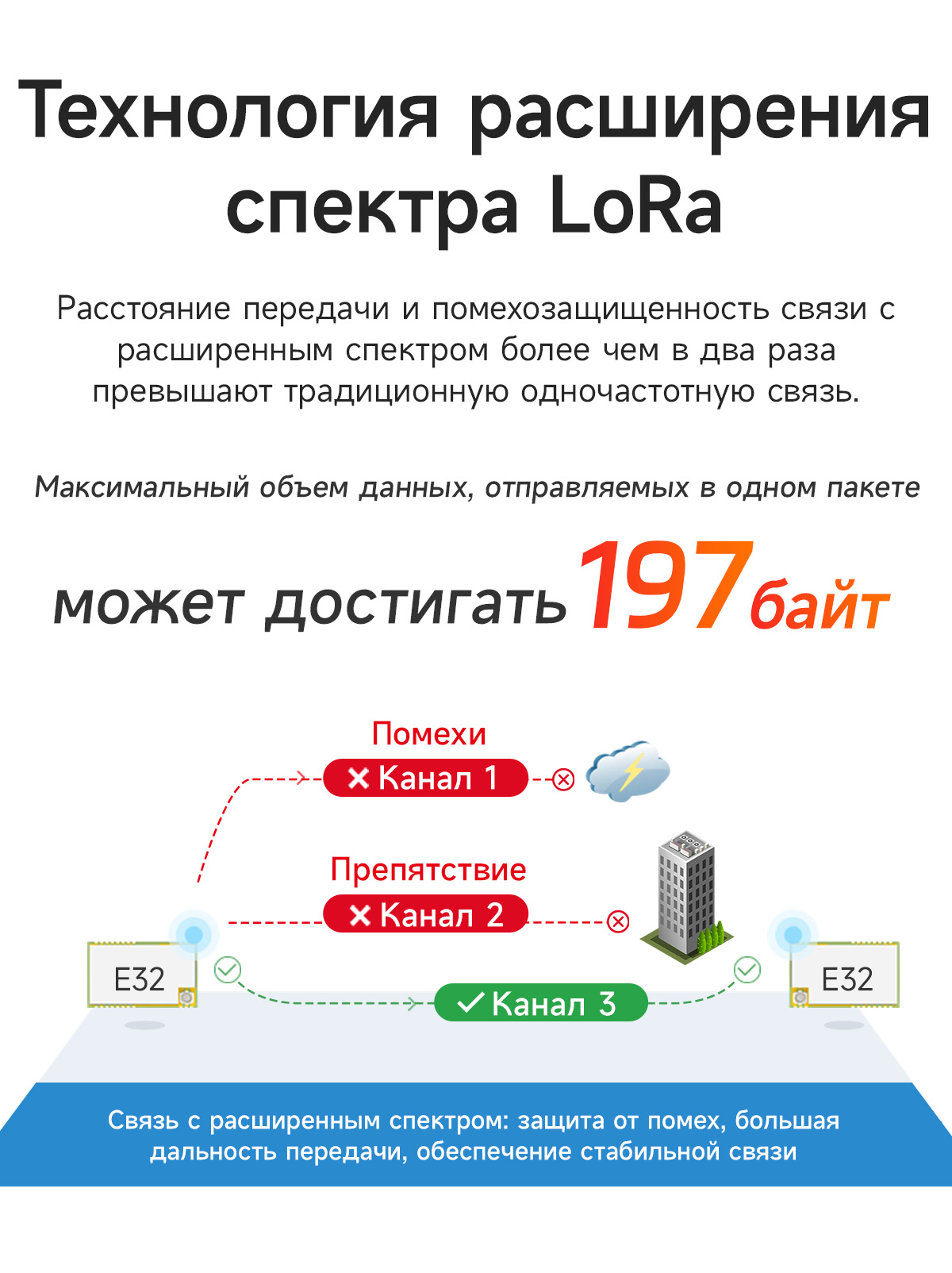

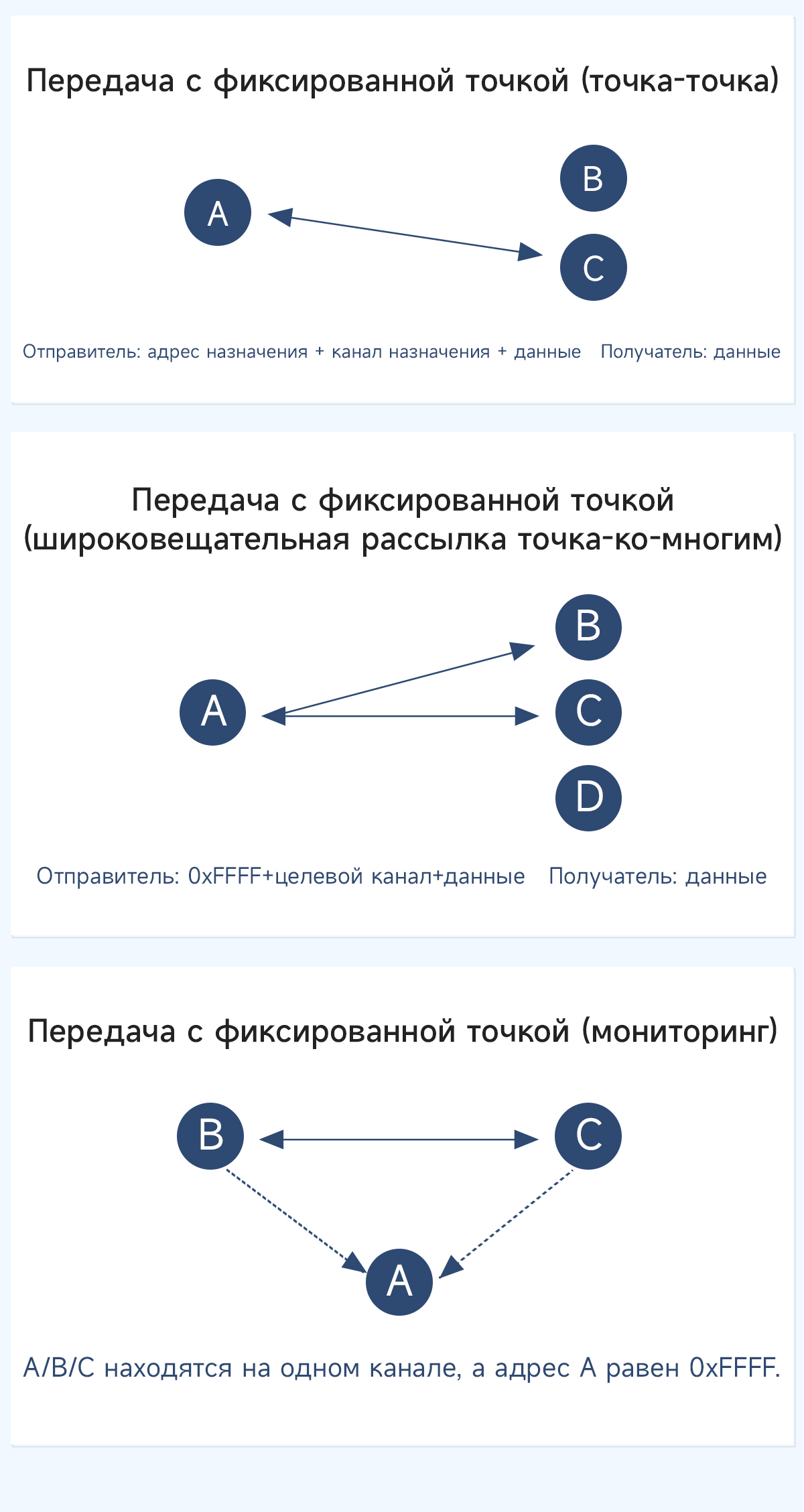

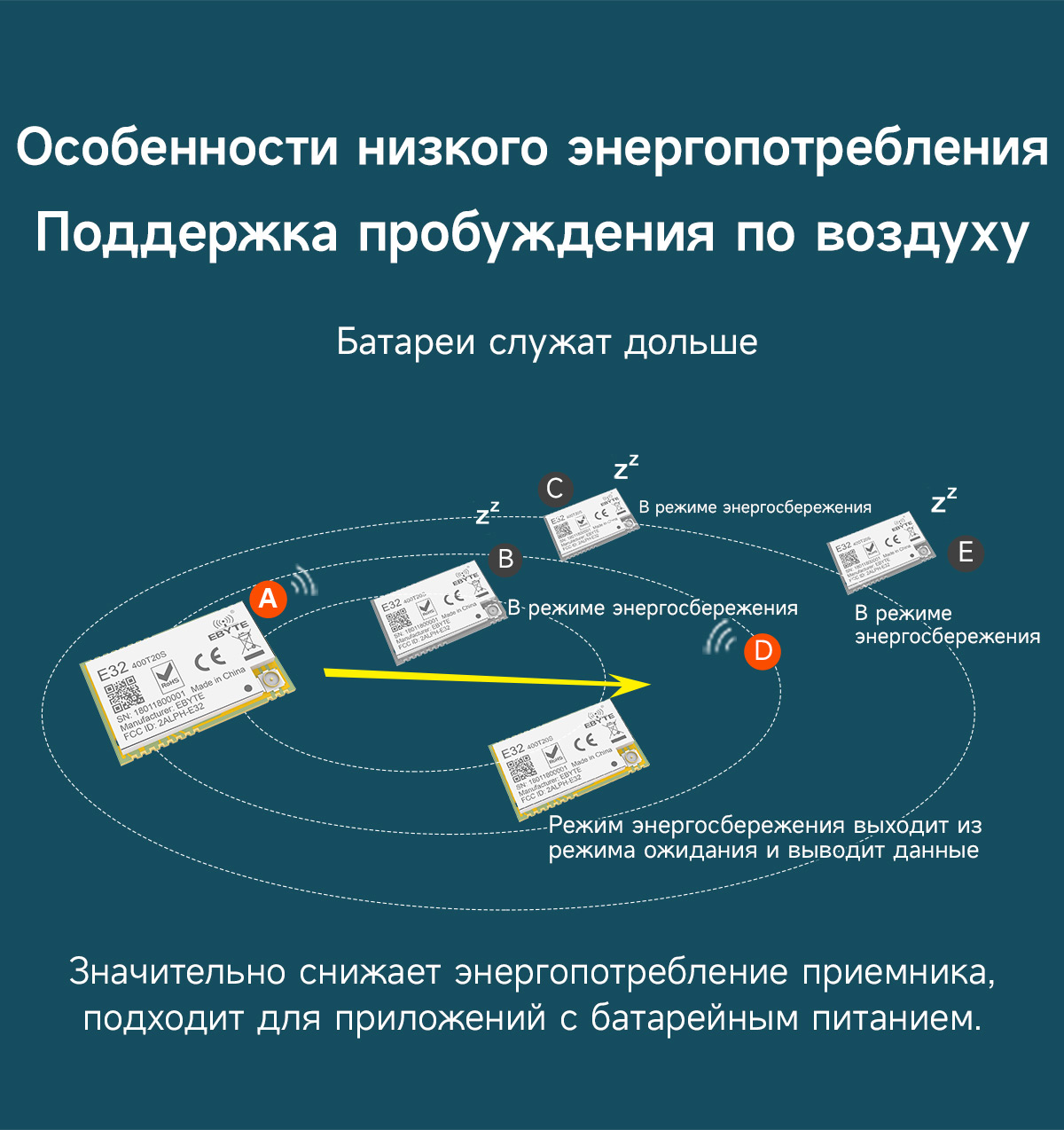

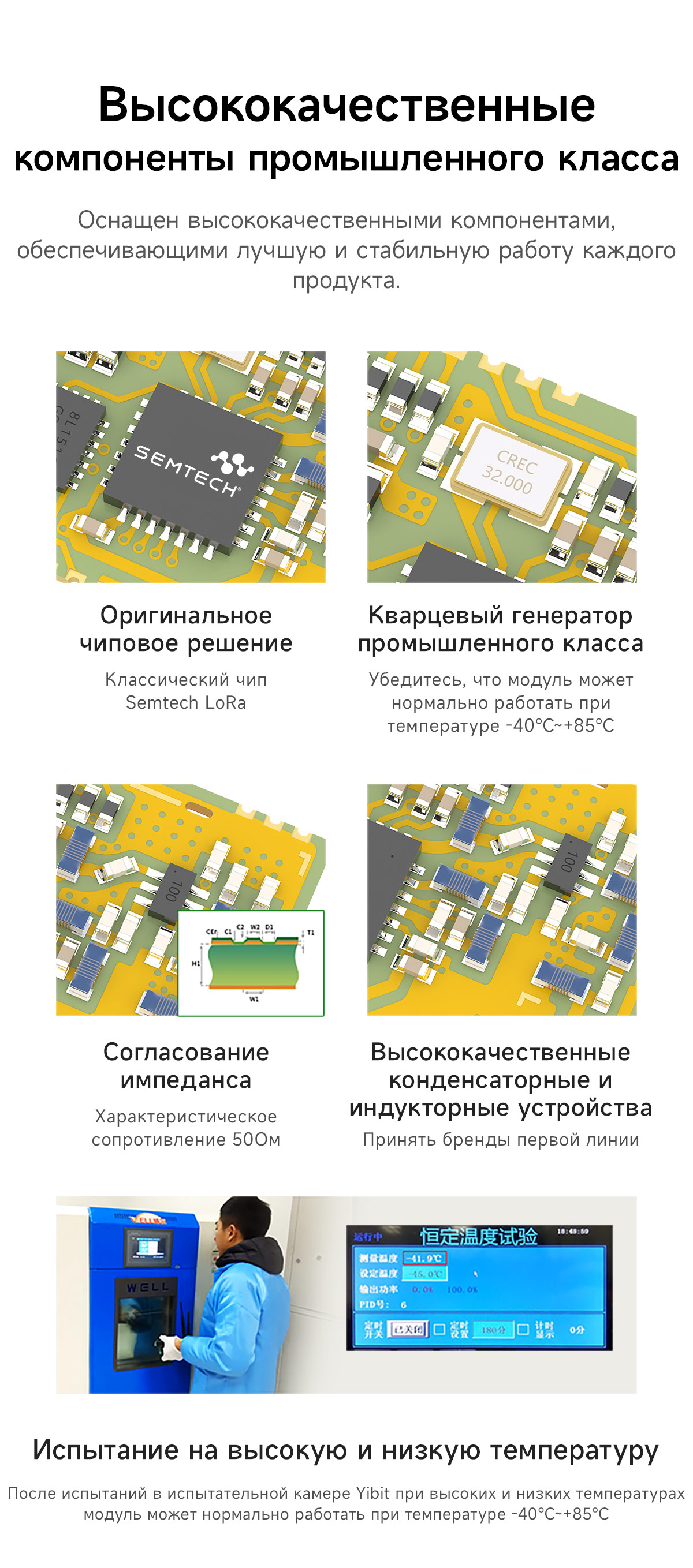

[Введение]： Серия E32 представляет собой беспроводные модули UART на основе SX1276/SX1278 RF IC от SEMTECH с прозрачной передачей и технологией расширенного спектра LoRa. На модулях 3,3В ТТЛ выход. SX1276 / SX1278 поддерживают технологию LoRa TM. Технология LoRa TM DSSS (расширение спектра с прямой последовательностью) отличается большим радиусом действия и надежной защитой от помех, а также строгой конфиденциальностью данных. SX1276/SX1278 считаются вехой в области низкоскоростной передачи данных.

ZZteco

RF Parameter	Value	Remark
Working frequency	410~525 MHz	Default: 470MHz
Transmitting power	10~20 dBm	Default: 20dBm（About 100mW）
Receiving sensitivity	-146 dBm	Air data rate: 0.3kbps
Air data rate	0.3k~19.2kbps	Default: 2.4kbps

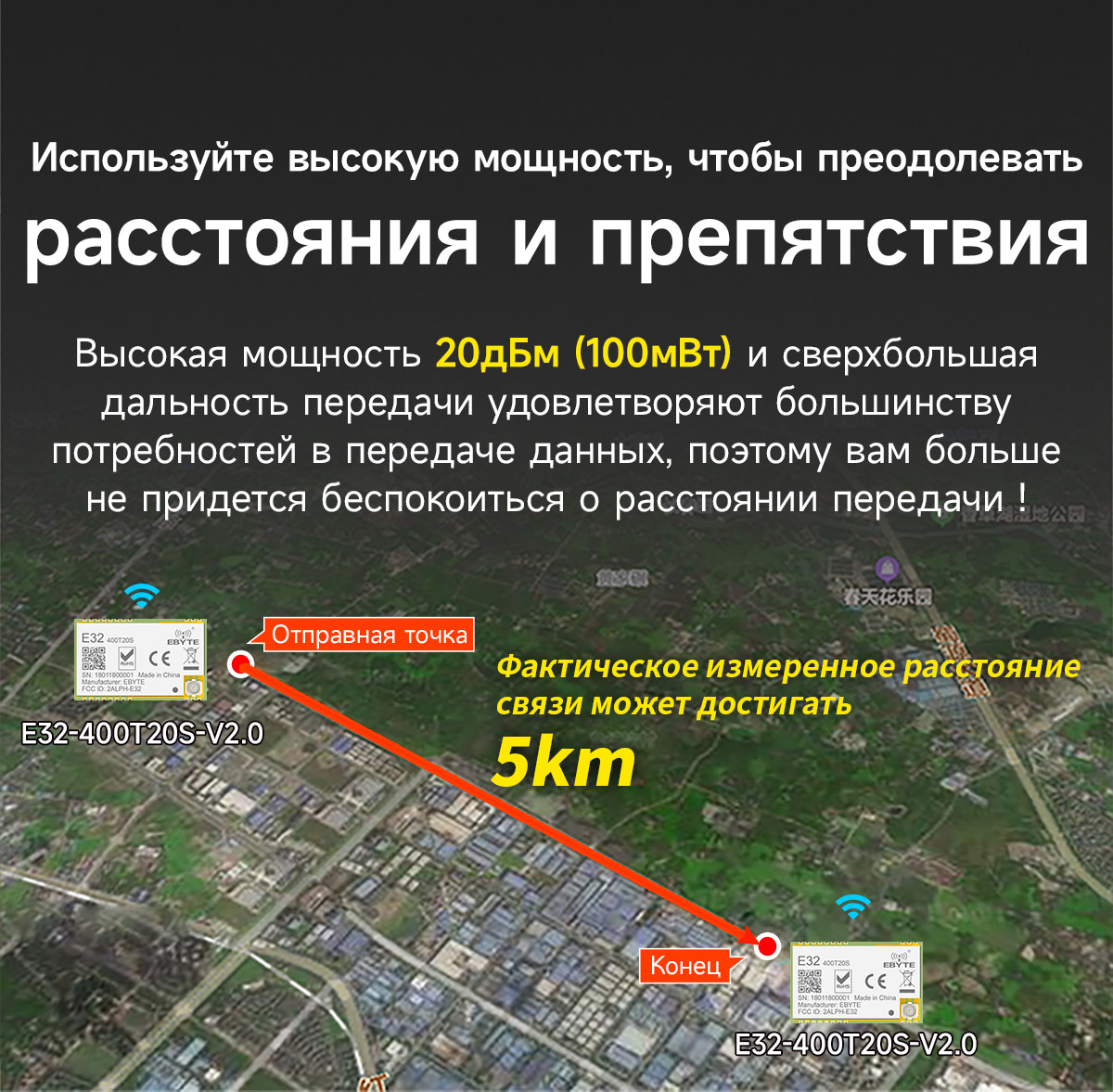

Test distance	3000 meter	In open and clear air, with maximum power, 5dBi antenna gain, height of 2m,air data rate: 2.4kbps

ZZteco

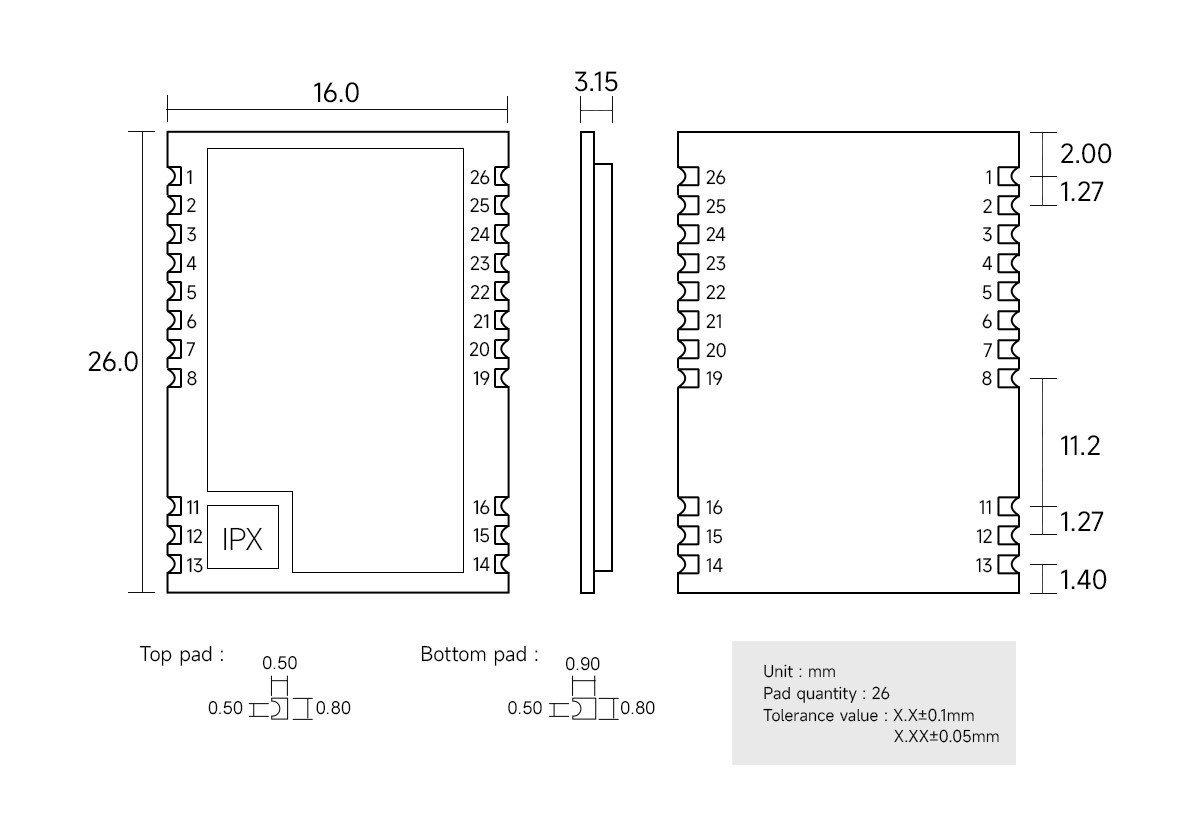

Pin No.	Pin Item	Pin Direction	Pin Application
1	GND	-	Ground
2	GND	-	Ground
3	GND	-	Ground
4	GND	-	Ground
5	M0	Input(weak pull-up)	Work with M1 & decide the four operating modes;Floating is not allowed, can be ground.
6	M1	Input(weak pull-up)	Work with M0 & decide the four operating modes;Floating is not allowed, can be ground.
7	RXD	Input	TTL UART inputs, connects to external TXD output pin;Can be configured as open-drain or pull-up input.
8	TXD	Output	TTL UART outputs, connects to external RXD input pinCan be configured as open-drain or push-pull output.
9	AUX	Output	To wake up the external MCU, during the procedure of self-check initialization, the pin outputs low level; Can be configured as open-drain output or push-pull output; Floating is allowed.
10	VCC	-	Voltage positive reference of module; Power supply 2.3V ~ 5.2V DC
11	GND	-	Ground
12	NC	-	-
13	GND	-	Ground
14	NC	-	-
15	NC	-	-
16	NC	-	-
17	NC	-	-
18	NC	-	-
19	GND	-	Ground
20	GND	-	Ground
21	ANT	-	Antenna
22	GND	-	Ground
