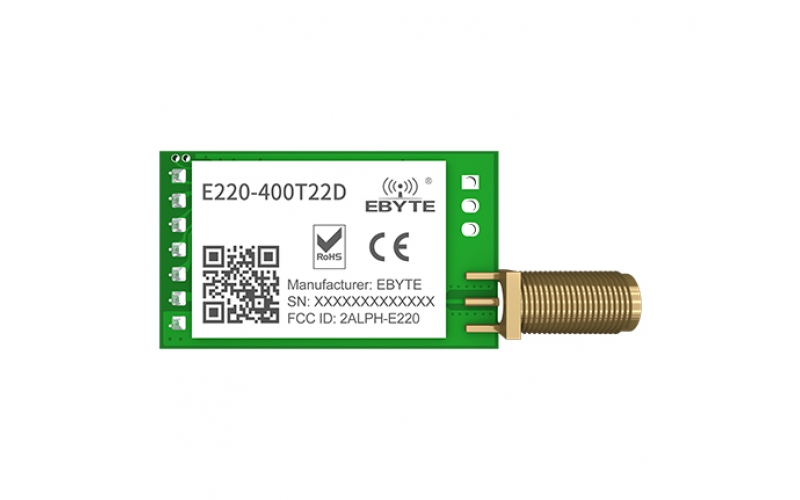

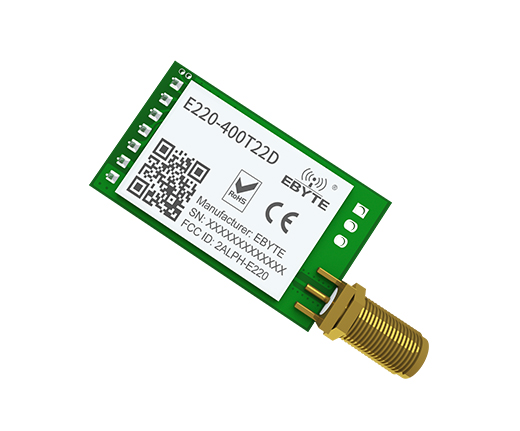

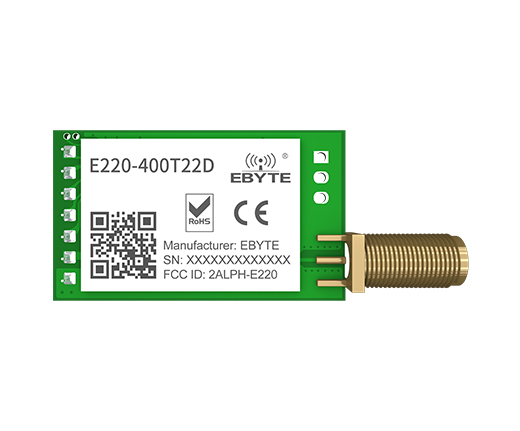

Беспроводной модуль E220-400T22D RSSI ISM 433 МГц 470 МГц 22 дБм LoRa с расширенным спектром DIP Интерфейс UART Антенна SMA-K малой мощности

[Вес изделия]： 7.5g±0.1g
[IC]： LLCC68
[Частота]： 410,125~493,125 МГц
[Сила]： 22 дБм
[Расстояние]： 5км

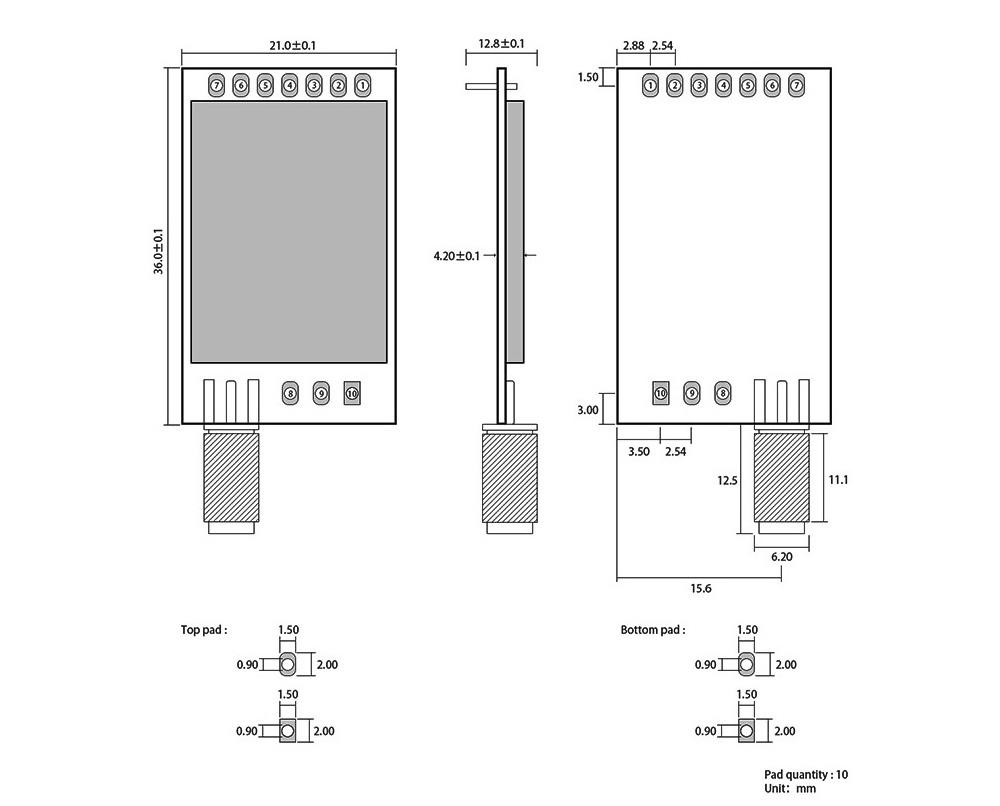

[Размер]： 21*36 мм
[Введение]： E220-400T22D использует технологию расширенного спектра LoRa нового поколения и модуль беспроводного последовательного порта (UART), разработанный на основе схемы микросхемы LLCC68. Он имеет различные методы передачи, работает в диапазоне частот (410,125～493,125 МГц) (по умолчанию 433,125 МГц), выход уровня TTL, совместим с напряжением порта ввода-вывода 3,3 В и 5 В.

ZZteco

Main Parameter	Performance	Remark
Operating frequency	410.125~493.125MHz	Support ISM band
Tx power	22 dBm	-
Receiving sensitivity	-127dbm	Air data rate 2.4kbps
Air data rate	2.4k~62.5kbps	To control via user’s program
Distance for reference	5Km	Test condition：clear and open area, antenna gain: 5dBi，antenna height: 2.5m，air data rate:2.4kbps

ZZteco

No.	Name	Direction	Function
1	M0	Input(weak pull-up)	Work with M1 to decide 4 working modes of module (not suspended, if not used, could be grounded).
2	M1	Input(weak pull-up)	Work with M0 to decide 4 working modes of module (not suspended, if not used, could be grounded).
3	RXD	Input	TTL UART inputs, connects to external TXD output pin.
4	TXD	Output	TTL UART outputs, connects to external RXD input pin
5	AUX	Output	Used to indicate the working status of the module; the user wakes up the external MCU, and outputs low level during power-on self-check initialization; (can be left floating)
6	VCC	Input	Voltage range: 3.0～5.5V DC
7	GND	Input	Ground
8	Fixed hole	-	Fixed hole
9	Fixed hole	-	Fixed hole
10	Fixed hole	-	Fixed hole
