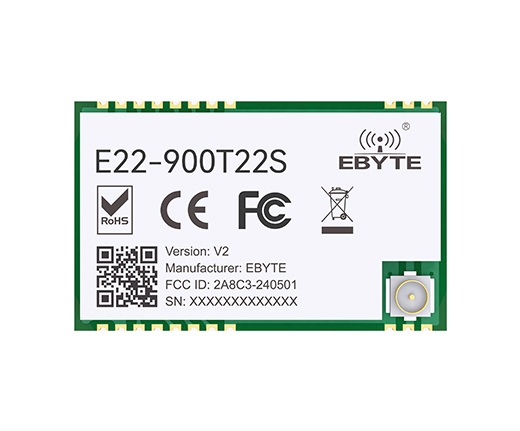

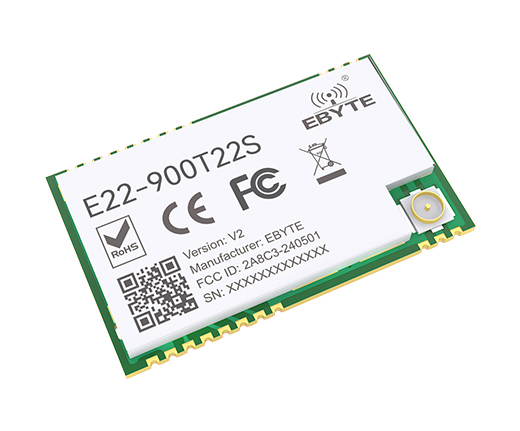

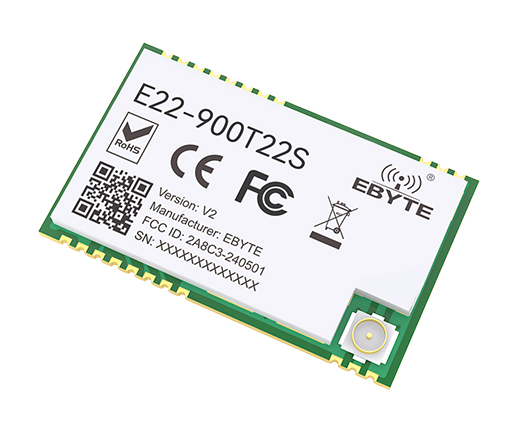

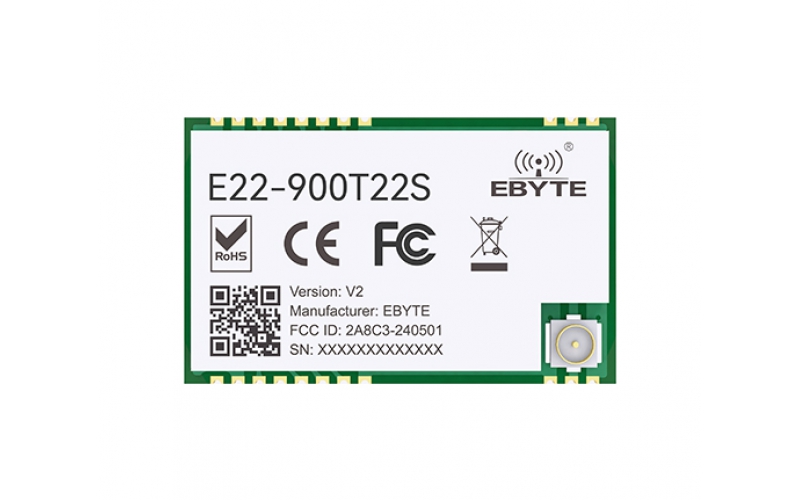

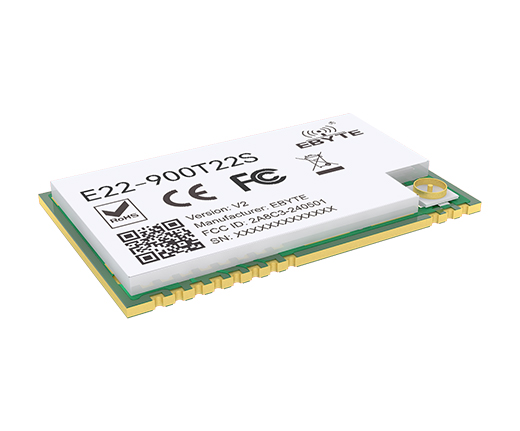

E22-900T22S Ebyte UART, диапазон 5 км, 868 МГц, 915 МГц, 22 дБм, SMD CE, FCC LoRa, беспроводной передатчик, радиочастотный модуль, решение Semtech LoRa

[Вес изделия]： 2.1±0.1g
[Частота]： 850,125~930,125 МГц
[Сила]： 22 дБм
[Расстояние]： 5км

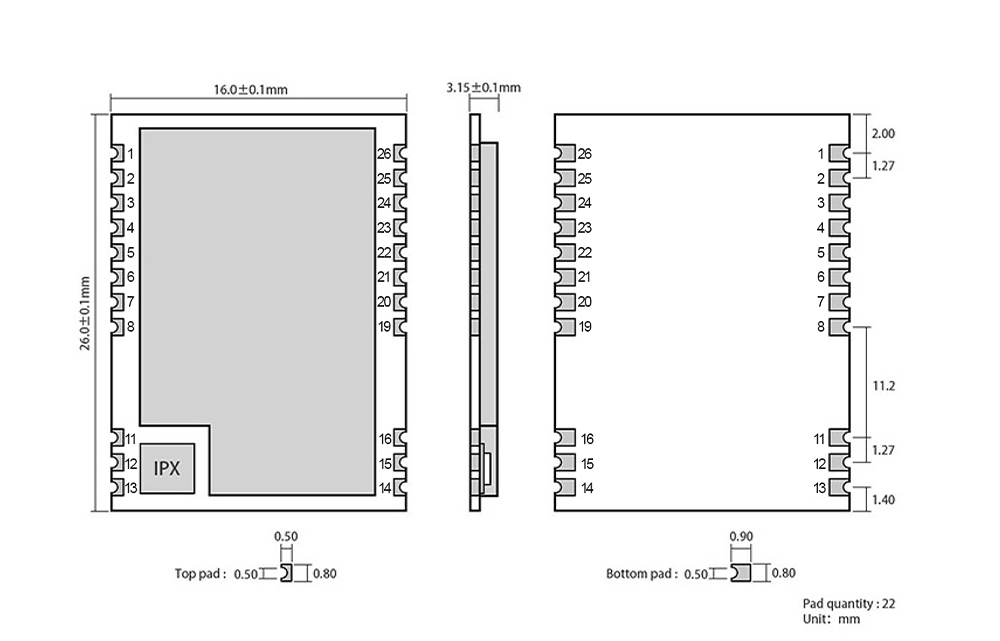

[Размер]： 16*26 мм
[Введение]： E22-900T22S — это новое поколение беспроводного модуля LoRa. Это беспроводной модуль, основанный на последовательной связи UART решения SEMTECH LoRa. Модуль LoRa имеет множество методов передачи и работает в диапазоне частот (850,125–930,125 МГц) (по умолчанию 868,125 МГц). Технология расширения частоты LoRa, выход уровня TTL, совместимый с напряжениями портов ввода-вывода 3,3 В и 5 В.

ZZteco

RF Parameter	Value	Remark
Working frequency band	850.125~930.125MHz	Support ISM band
Transmitting power	22 dBm	Max. Power 160mW
Receiving sensitivity	-147dbm	-
Air speed	2.4 K ~62.5KBPS	User programming control
Measured distance	5000 meters	Clear open environment, maximum power, antenna gain 5dBi, height 2.5m

ZZteco

No.	Name	Direction	Function
1	NRST	Input-	Module reset pin, low reset
2	GND		Ground
3	GND
4	NC
5	NC
6	NC
7	NC
8	GND		Ground
11	GND		Ground
12	ANT		Antenna
13	GND		Ground
14	GND		Ground
15	GND		Ground
16	GND		Ground
19	GND		Ground
20	M0	Input（weak pull-up）	Work with M1 to decide 4 working modes of module (not suspended, if not used, could be grounded).
21	M1	Input（weak pull-up）	Work with M0 to decide 4 working modes of module (not suspended, if not used, could be grounded).
22	RXD	Input	TTL UART inputs, connects to external (MCU, PC) TXD output pin. Can be configured as open-drain or pull-up input.
23	TXD	Output	TTL UART outputs, connects to external RXD (MCU, PC) input pin. Can be configured as open-drain or push-pull output
24	AUX	Output	To indicate module ’ s working status & wakes up the external MCU. During the procedure of self-check initialization, the pin outputs low level. Can be configured as push-pull output (suspending is allowed).
25	VCC		Power supply ：2.3~ 5.2V DC
26	GND		Ground
