E22-230TBH-01 Модуль беспроводного последовательного порта Ebyte LoRa 230M Наборы тестовых плат USB-плата для разработки Беспроводной радиочастотный модуль 230 МГц

[Interface]： USB
[IC]：

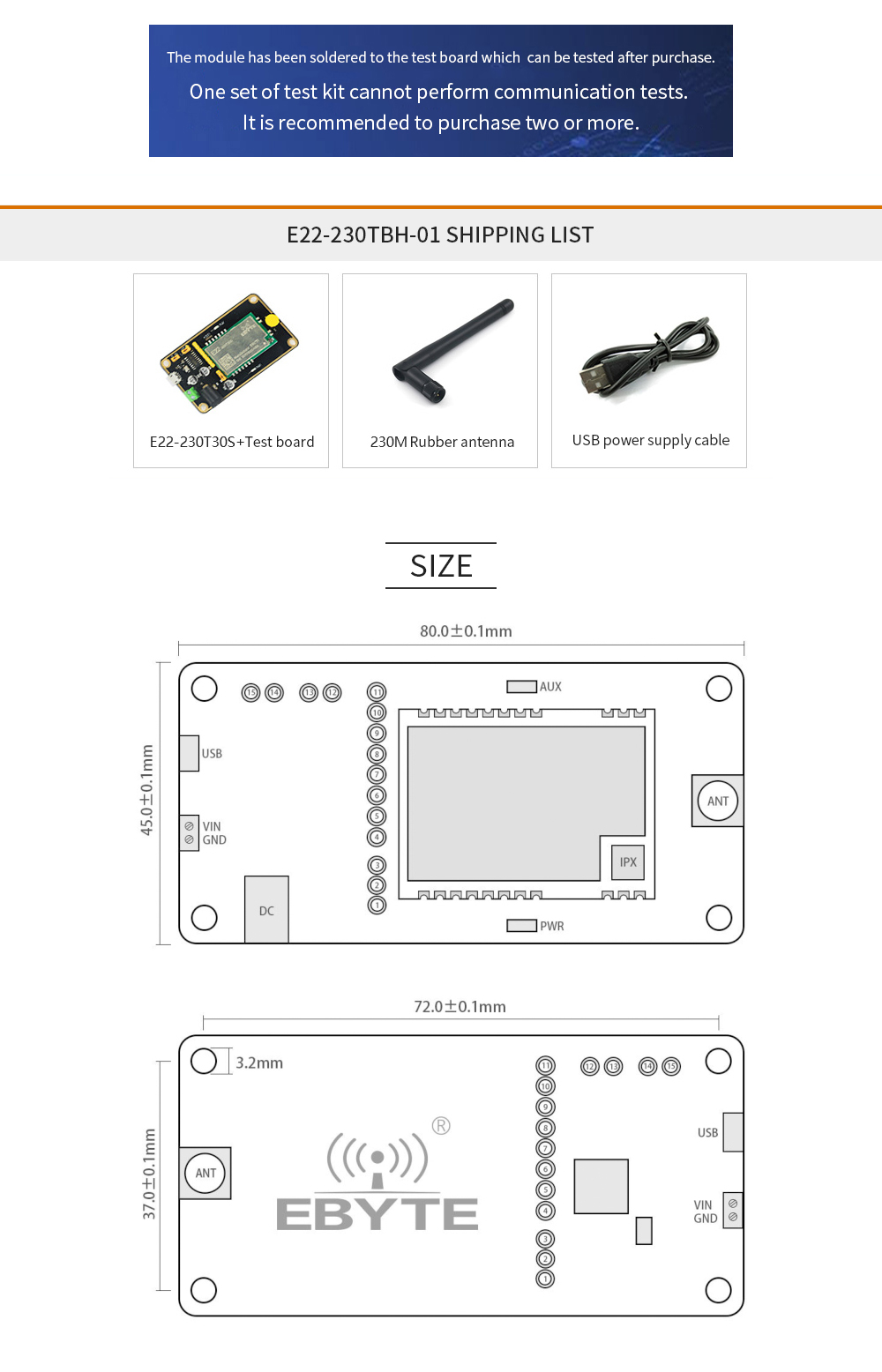

[Size]： 80*45mm
[Введение]： E22-230TBH-01 представляет собой набор тестовых комплектов, состоящий из модуля последовательного порта SMD в сочетании с последовательным портом USB-TTL для тестирования и разработки клиента, что значительно снижает сложность тестирования и разработки. Более подробную информацию см. в руководстве по эксплуатации модуль Е22-230Т30С.

ZZteco

RF Parameter	Value	Remark
Working frequency	220.125~236.125 MHz	Support ISM band
Transmitting power	30 dBm	Max. Power (1W)
Receiving sensitivity	-148 dBm	Air data rate is 2.4kbps
Air data rate	0.3k~15.6kbps	Controlled via user's programming
Test distance	10000m	Test condition：clear and open area, antenna gain: 5dBi，antenna height: 2.5m，air data rate: 2.4kbps

Hardware Parameter	Value	Remark
Size	40.5 * 25 mm
Antenna type	IPEX / Stamp hole
Communication interface	UART
Package	SMD

Electronic parameter	Min.	Typ.	Max.	Unit	Condition
Power supply	3.3	5.0	5.5	V	≥5.0 V ensures output power
Communication level	-	3.3	-	V	For 5V TTL, it may be at risk of burning down
Transmitting current	-	530	-	mA	Instant power consumption
Receiving current	-	17	-	mA
Sleep current	-	2	-	μA	Software is shut down
Operating temperature	-40	20	+85	℃
Operating humidity	10	60	90	%
Storage temperature	-40	20	+125	℃

None
