E22-900M33S независимо разработан на основе радиочастотного чипа LoRa нового поколения SX1262, производимого компанией Semtech в США. Он имеет максимальную мощность 2 Вт и подходит для беспроводных мо

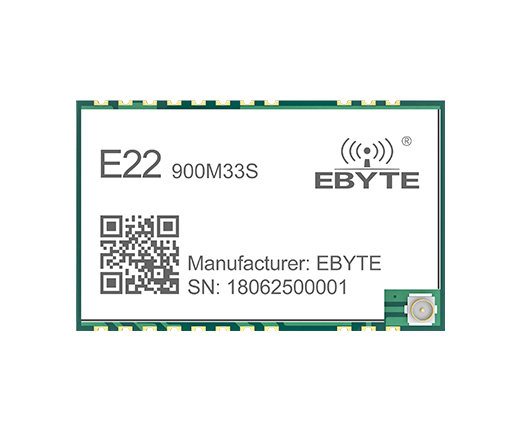

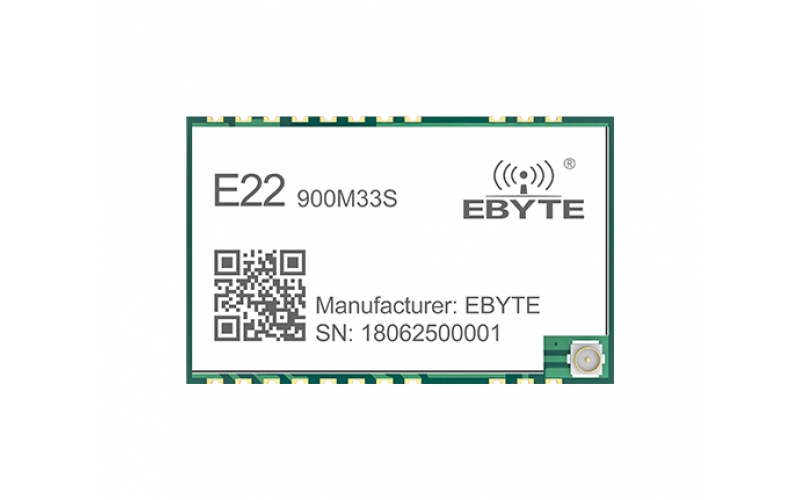

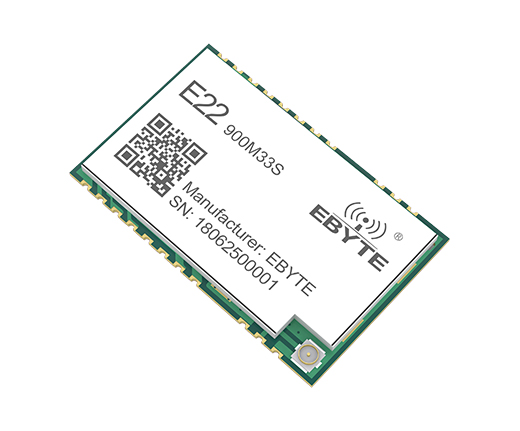

E22-900M33S SX1262 Беспроводной модуль LoRa с расширенным спектром, 868 МГц/915 МГц, SPI

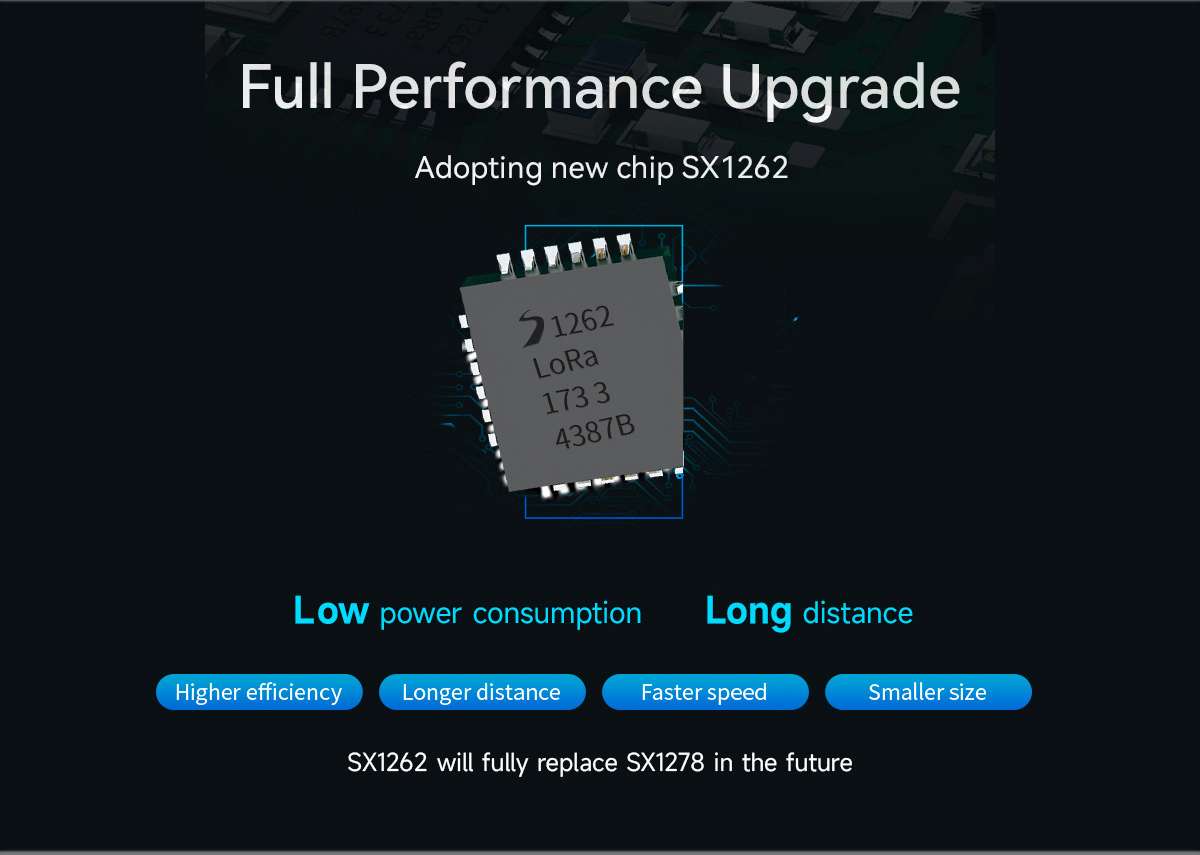

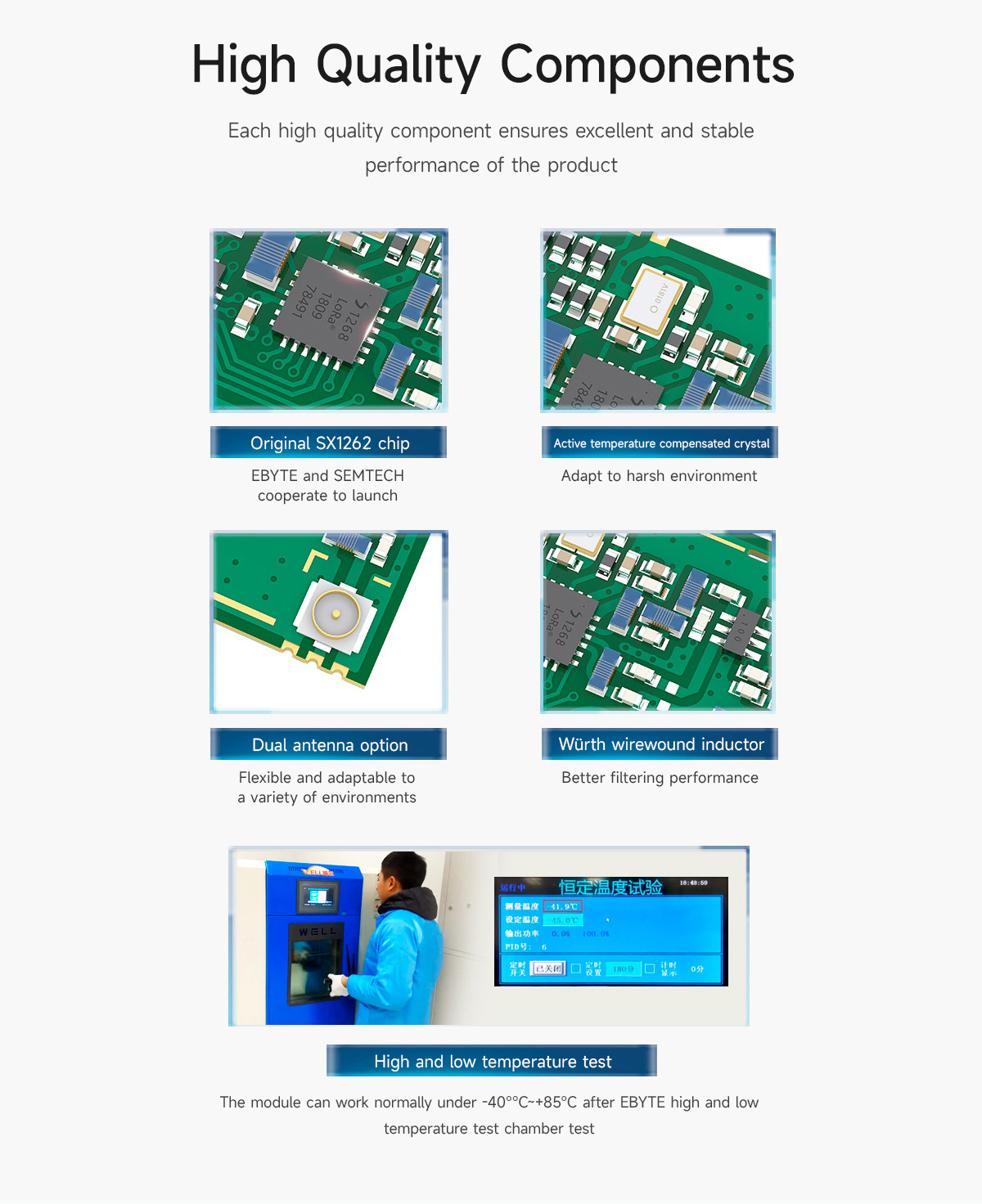

[Чип-решение]： SX1262
[Расстояние связи]： 16 км
[Размер продукта]： 24*38,5 мм
[Вес изделия]： 5.1g±0.1g

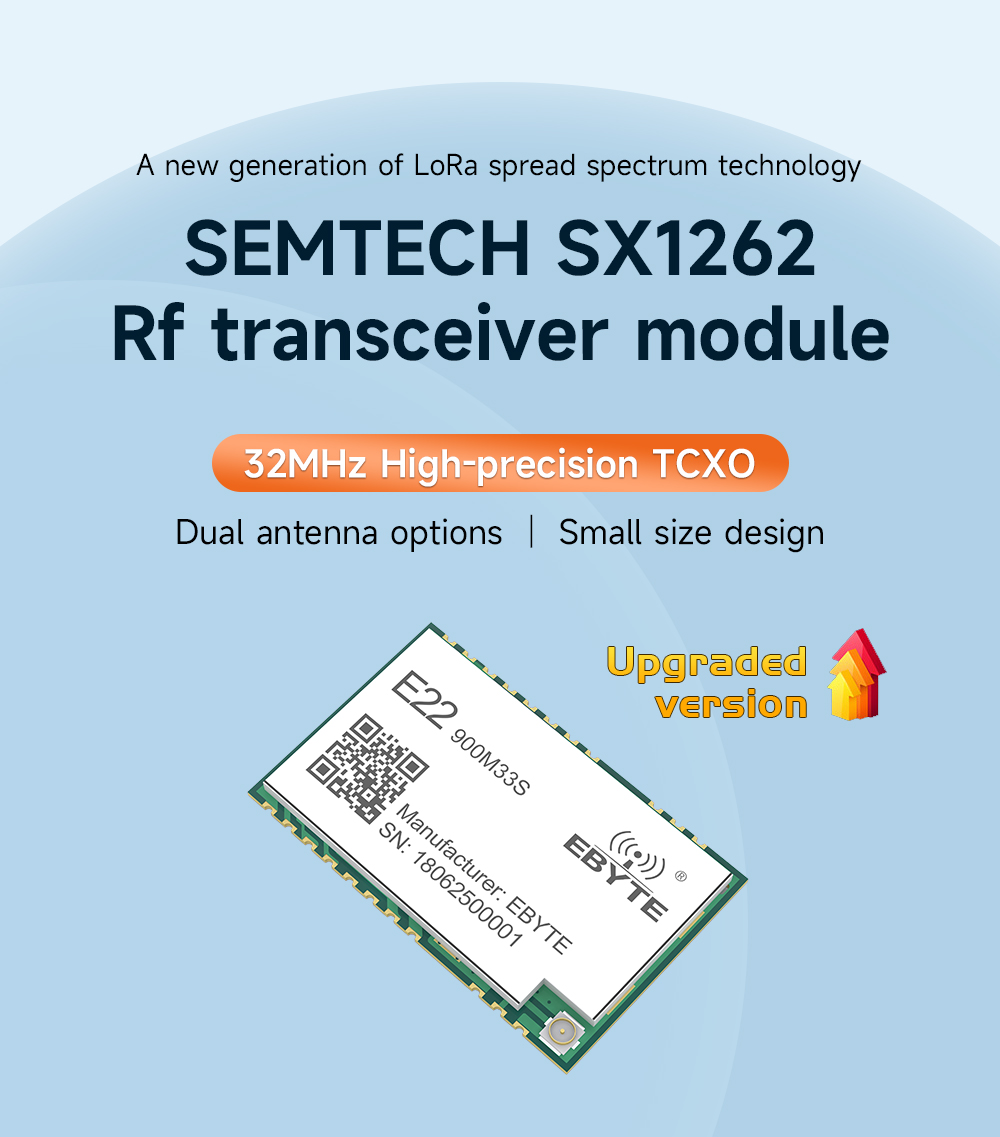

[Введение]： E22-900M33S независимо разработан на основе радиочастотного чипа LoRa нового поколения SX1262, производимого компанией Semtech в США. Он имеет максимальную мощность 2 Вт и подходит для беспроводных модулей LoRa патч-типа 868/915 МГц. Он использует высокоточный кварцевый генератор промышленного класса с частотой 32 МГц. По сравнению с приемопередатчиком LoRa предыдущего поколения, характеристики защиты от помех и дальность связи были улучшены, что еще больше увеличивает разрыв с продуктами с методами модуляции FSK и GFSK. Этот продукт может охватывать сверхширокий применимый диапазон частот от 850 до 930 МГц и обратно совместим с SX1278 и SX1276. Поскольку этот модуль представляет собой чисто радиочастотный модуль приемопередатчика, для него необходимо использовать драйвер MCU или специальный инструмент отладки SPI.

ZZteco

Main parameters	Performance		Remark
Main parameters	Minimum value	Maximum value	Remark
Supply voltage (V)	3.3	5.5	Exceeding 5.5V will permanently burn the module
Blocking power (dBm)	-	10	Less likely to be burned if used at close range
Working temperature (℃)	-40	85	Industrial grade

Main parameters		Performance			Remark
Main parameters		Minimum value	Typical value	Maximum value	Remark
Supply voltage (V)		3.3	5	5.5	≥5.0V guaranteed output power
Communication level (V)		-	3.3	-	Using 5V TTL risks burning out
Working temperature (℃)		-40	-	85	Industrial grade design

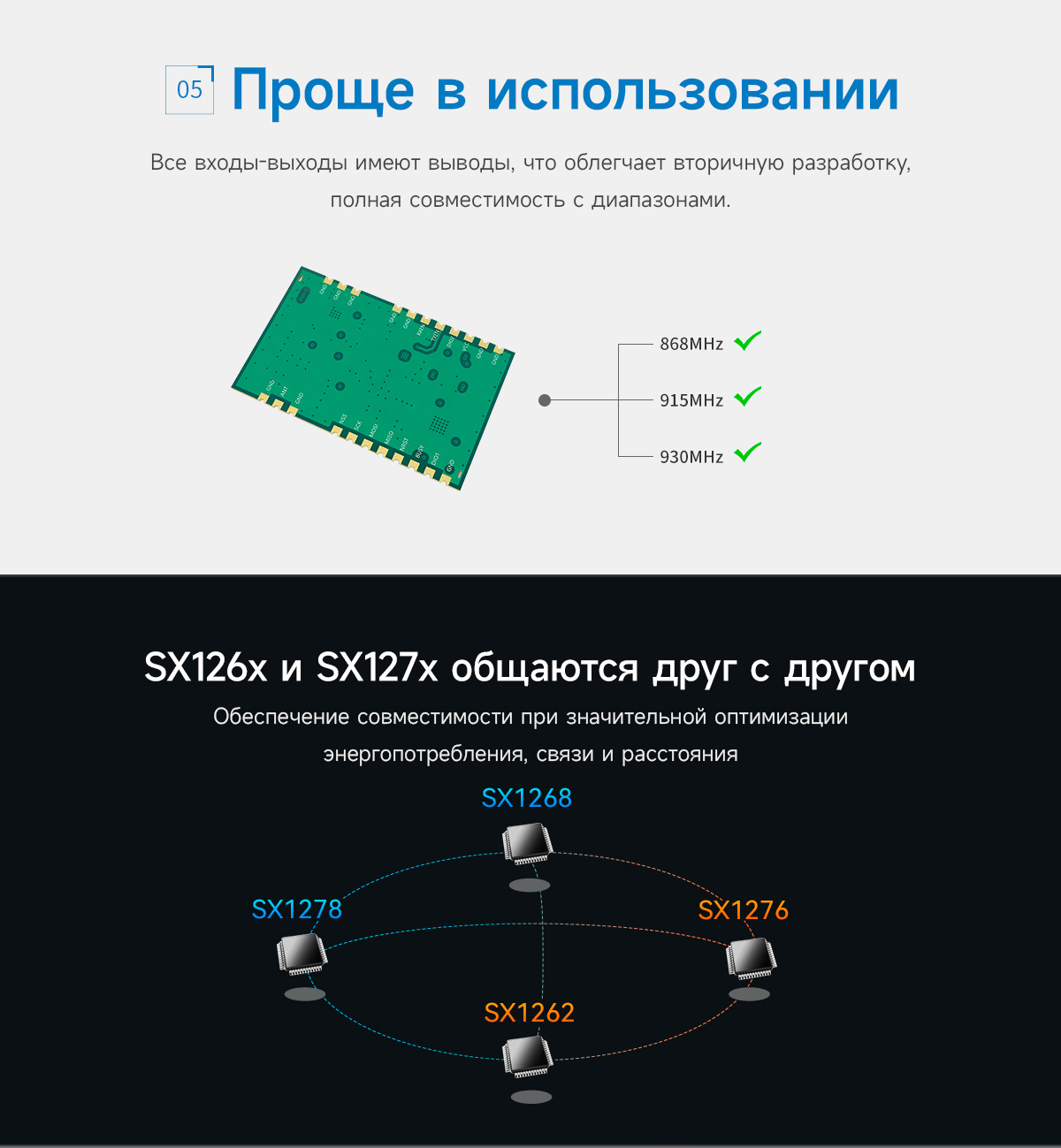

Working frequency band (MHz)		850	868/915	930	Support ISM band
Power consumption	Emission current (mA)	-	1200	-	±100mA(33dBm&5V)
	Receive current (mA)	-	15	-	-
	Sleep current (uA)	-	2	-	Software shutdown
Maximum transmit power (dBm)		32.5	33	33.5	The output power of the RF chip cannot be greater than 9dBm
Receiving sensitivity (dBm)		-134	-135	-136	LoRaSF9

Main parameters	Description	Remark

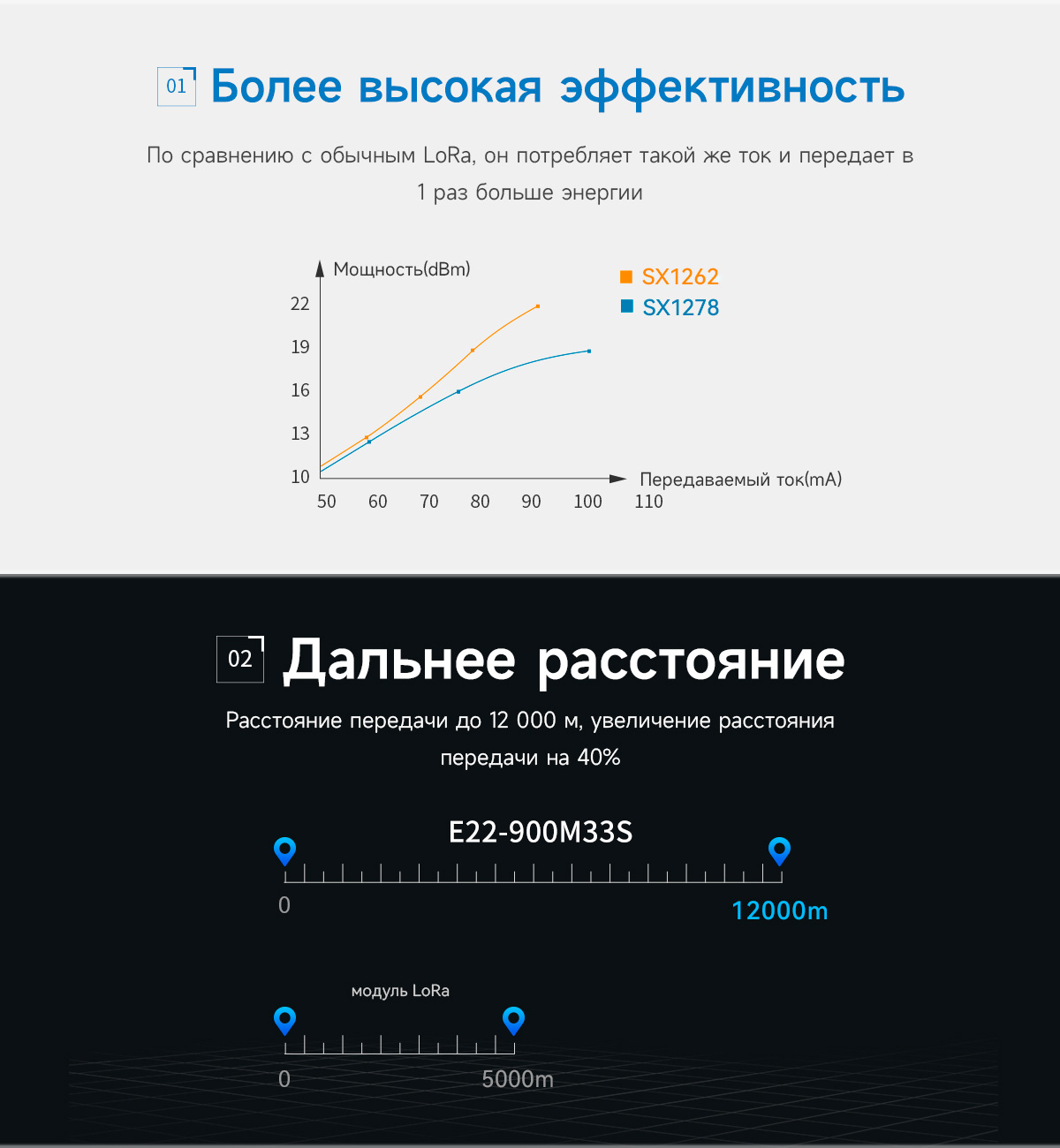

reference distance	16km	Sunny and open space, antenna gain 5dBi, antenna height 2.5 meters, air rate 0.3kbps
FIFO	256Byte	Maximum length of a single send

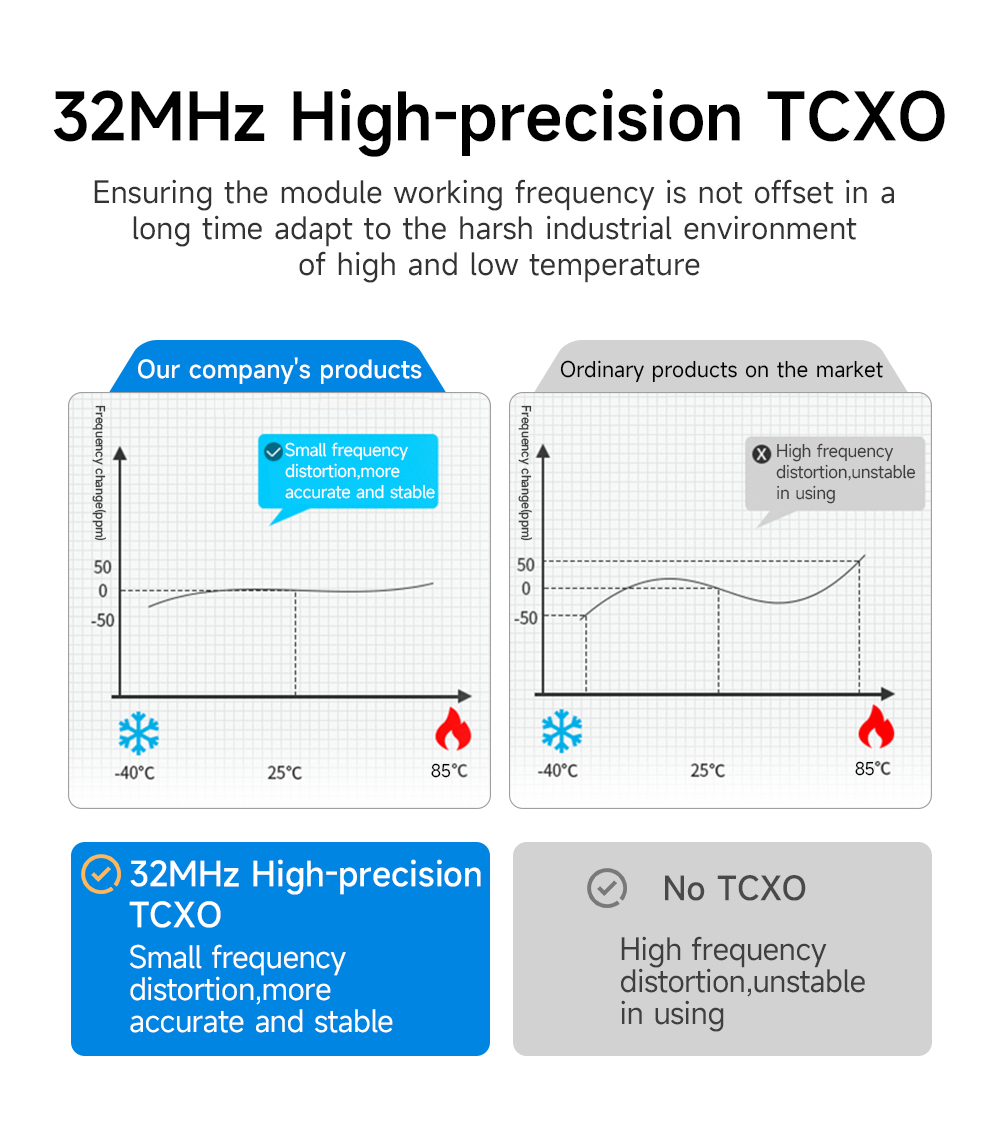

Crystal frequency	32MHz	-
Modulation	LoRa(recommended)	-
Packaging method	SMD type	-
Interface mode	2.54mm	stamp hole
Communication Interface	SPI	0～10Mbps

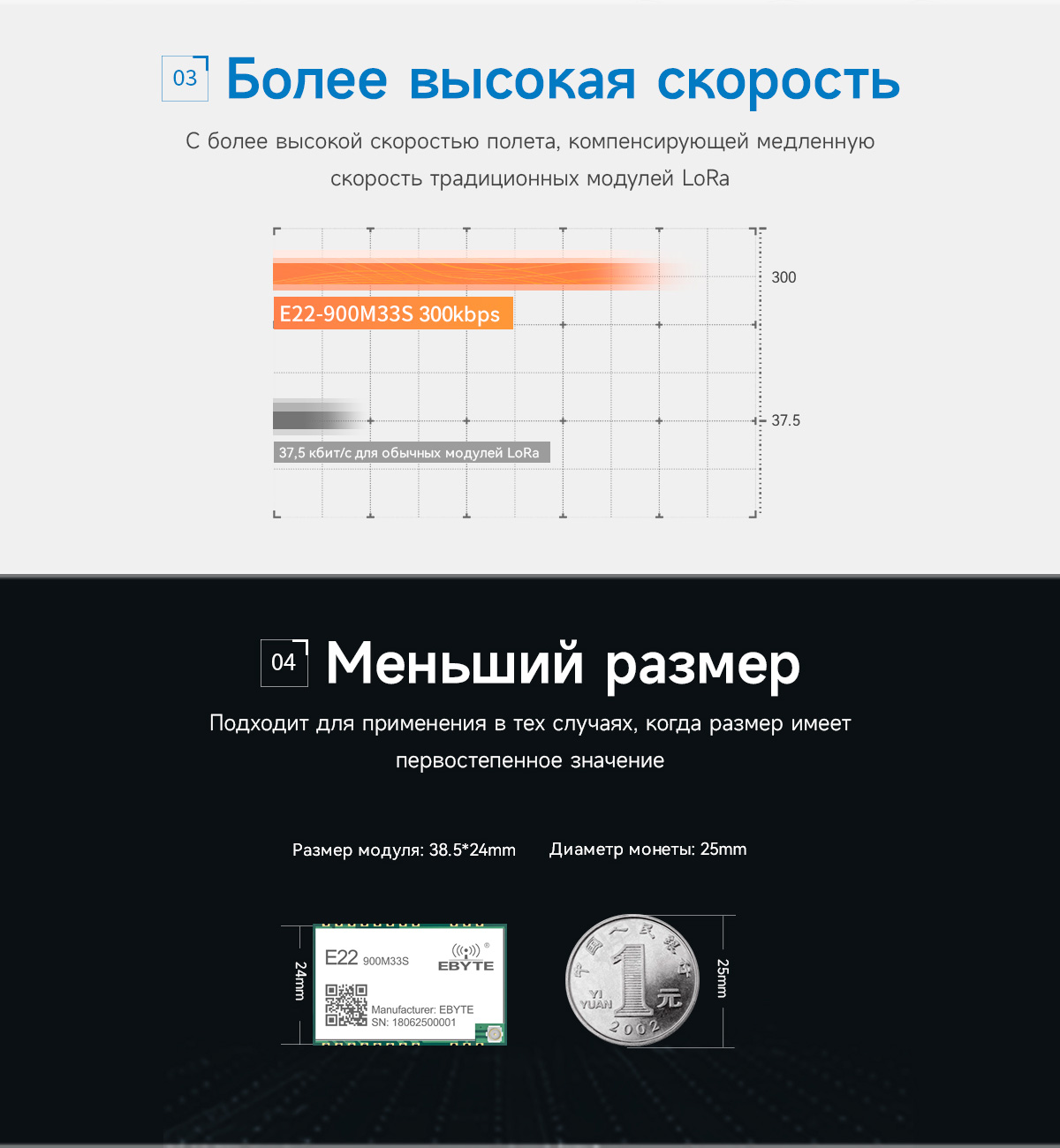

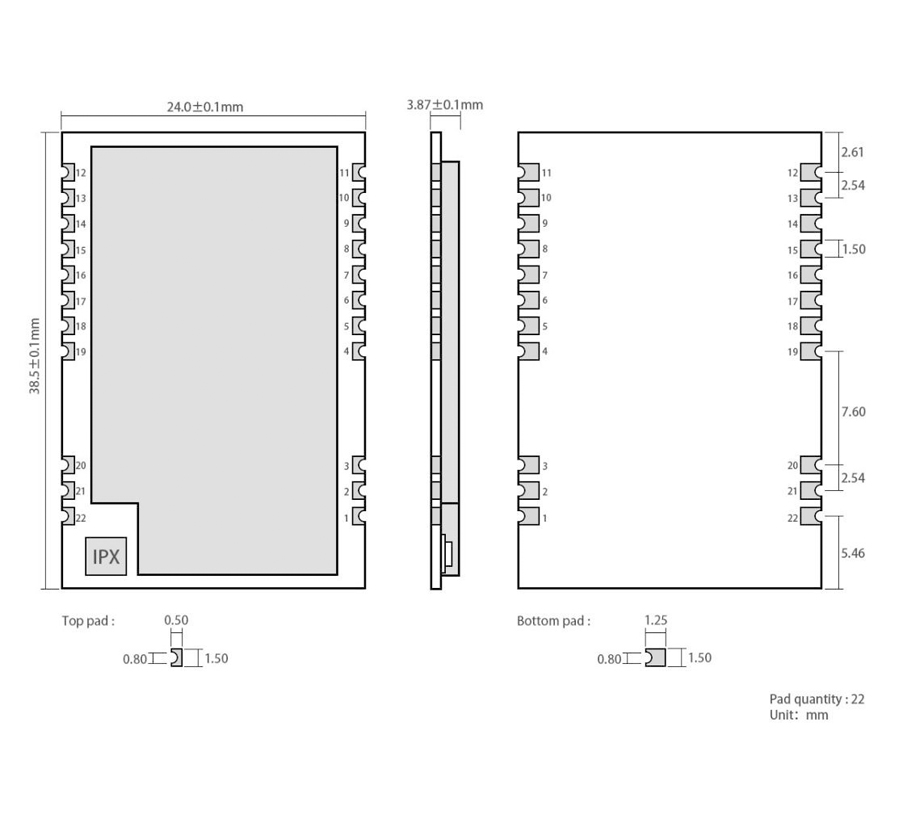

Dimensions	38.5*24mm	-
Antenna interface	Stamp hole/IPEX	Equivalent impedance is about 50Ω
weight	5.1g	±0.1g

ZZteco

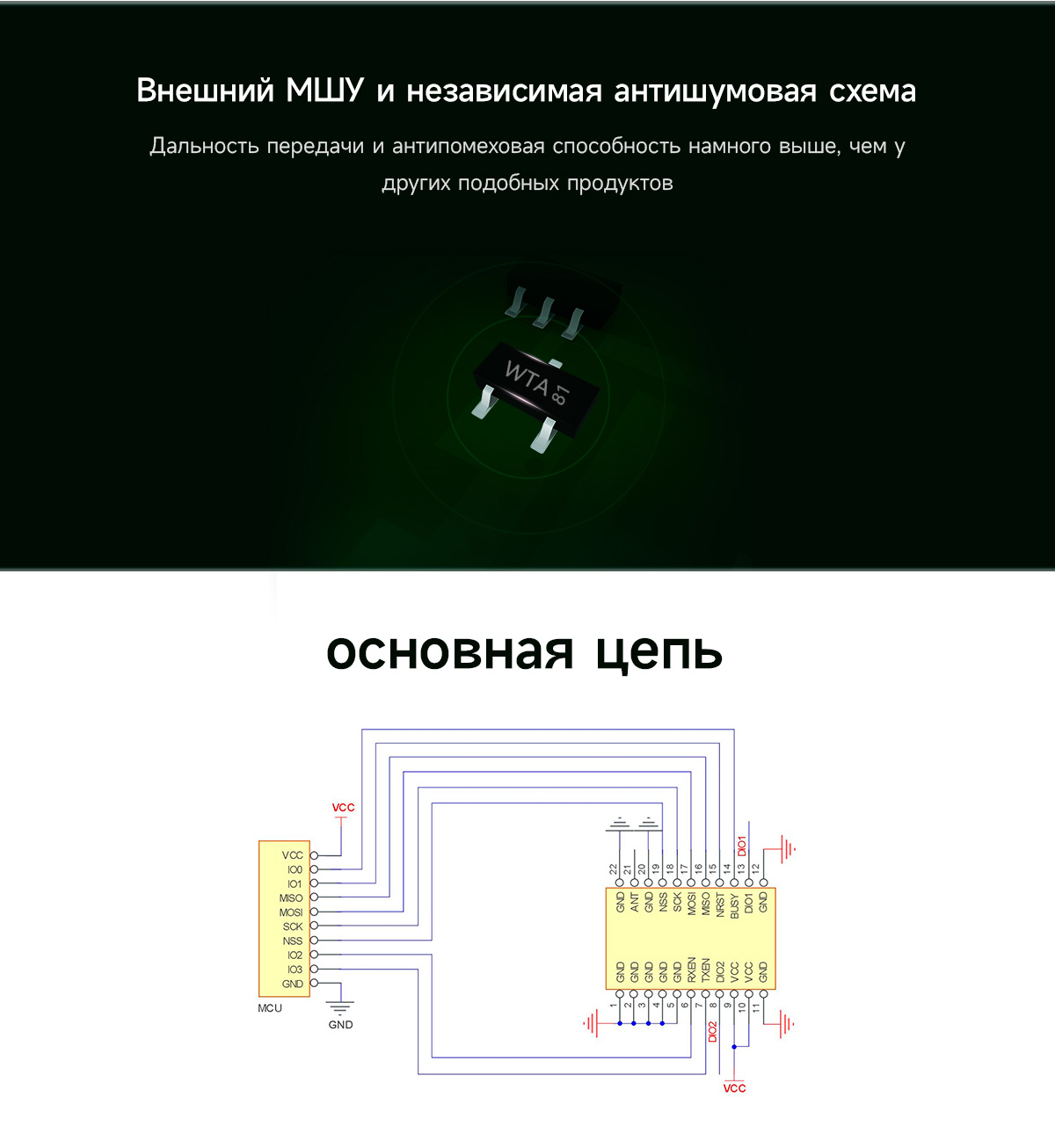

No.	Pin	Pin Direction	Remarks
1	GND	-	Ground wire, connected to the power reference ground
2	GND	-	Ground wire, connected to the power reference ground
3	GND	-	Ground wire, connected to the power reference ground
4	GND	-	Ground wire, connected to the power reference ground
5	GND	-	Ground wire, connected to the power reference ground
6	RXEN	input	RF switch receiving control pin, connected to external microcontroller IO, high level active
7	TXEN	input	RF switch emission control pin, connected to external microcontroller IO or DIO2, active at high level
8	DIO2	input /Output	Configurable general-purpose IO port (see SX1262 manual for details)
9	VCC	-	Power supply, range 3.3V~5.5V (it is recommended to add external ceramic filter capacitors)
10	VCC	-	Power supply, range 3.3V~5.5V (it is recommended to add external ceramic filter capacitors)
11	GND	-	Ground wire, connected to the power reference ground
12	GND	-	Ground wire, connected to the power reference ground
13	DIO1	input /Output	Configurable general-purpose IO port (see SX1262 manual for details)
14	BUSY	Output	Used for status indication (see SX1262 manual for details)
15	NRST	input	Chip reset trigger input pin, active low level
16	MISO	Output	SPI data output pin
17	MOSI	input	SPI data input pin
18	SCK	input	SPI clock input pin
19	NSS	input	Module chip select pin, used to start an SPI communication
20	GND	-	Ground wire, connected to the power reference ground
21	ANT	-	Antenna interface, stamp hole (50 ohm characteristic impedance)
22	GND	-	Ground wire, connected to the power reference ground
