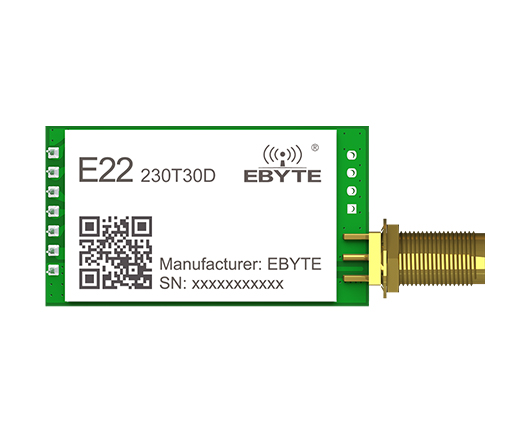

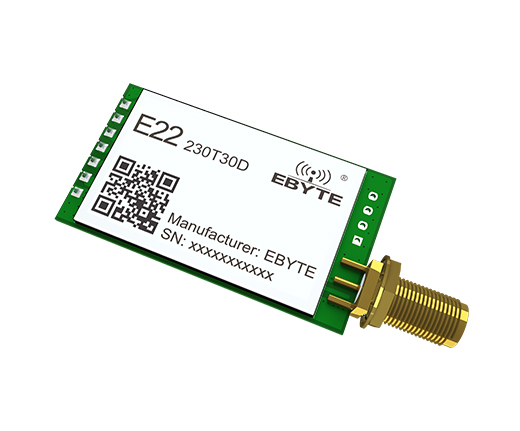

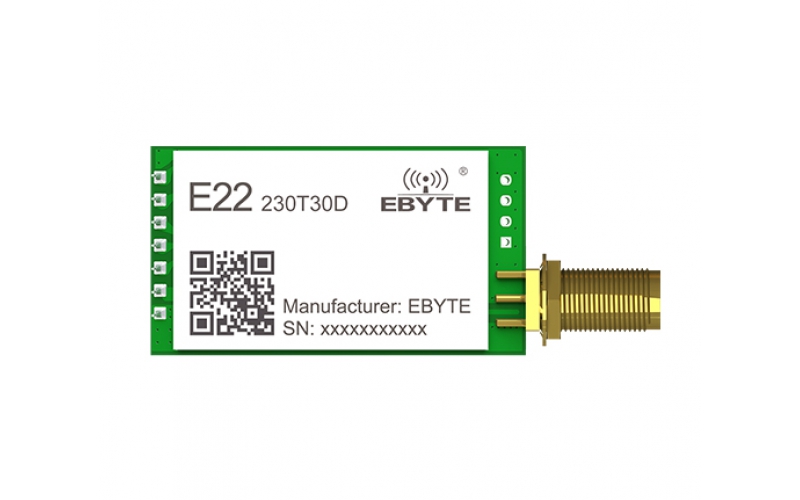

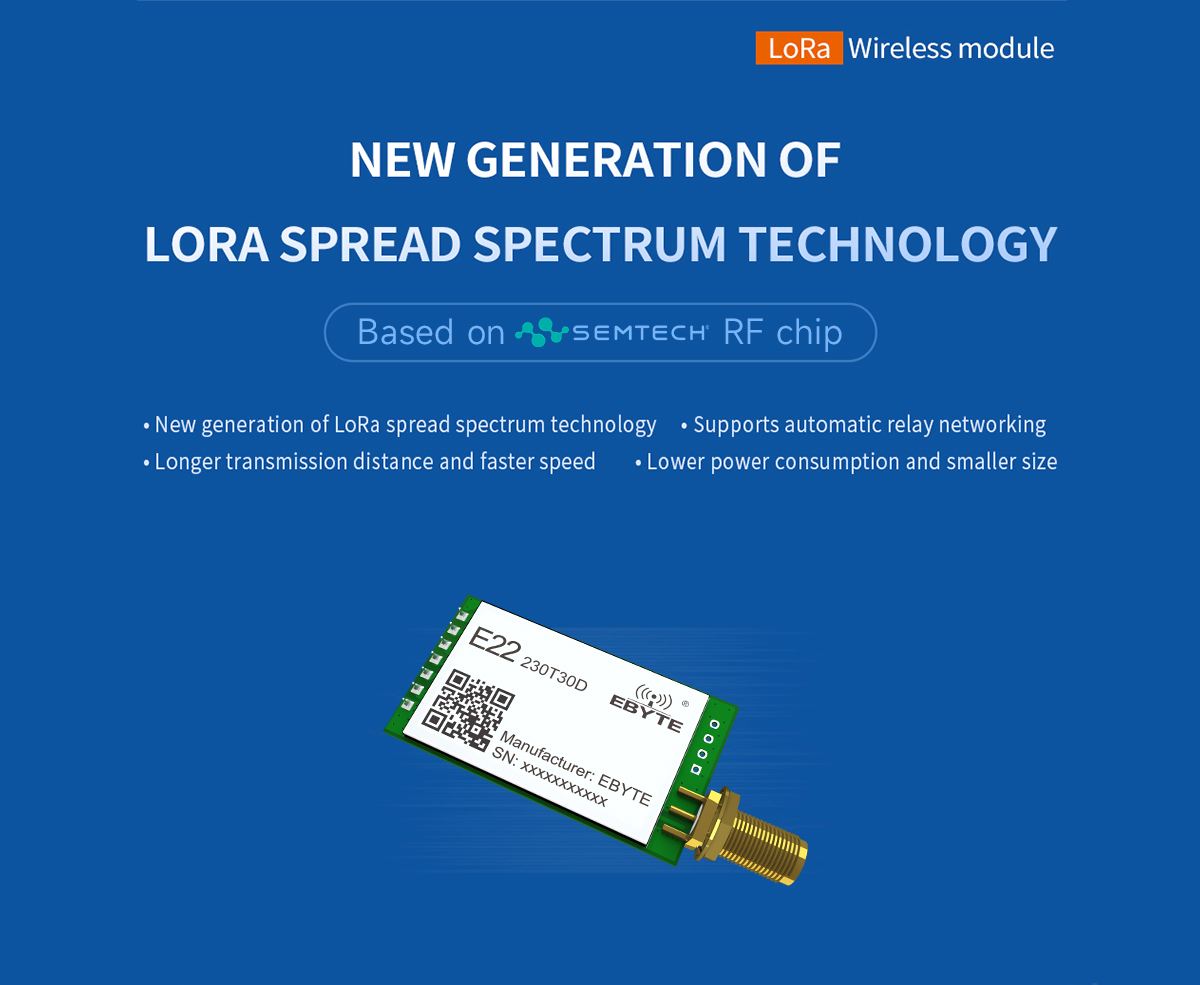

E22-230T30D Решение LoRa от SEMTECH, модуль lora, модуль беспроводного последовательного порта

[Вес изделия]： 9.3±0.1g
[Частота]： 220,125~236,125 МГц
[Сила]： 30 дБм
[Расстояние]： 10км

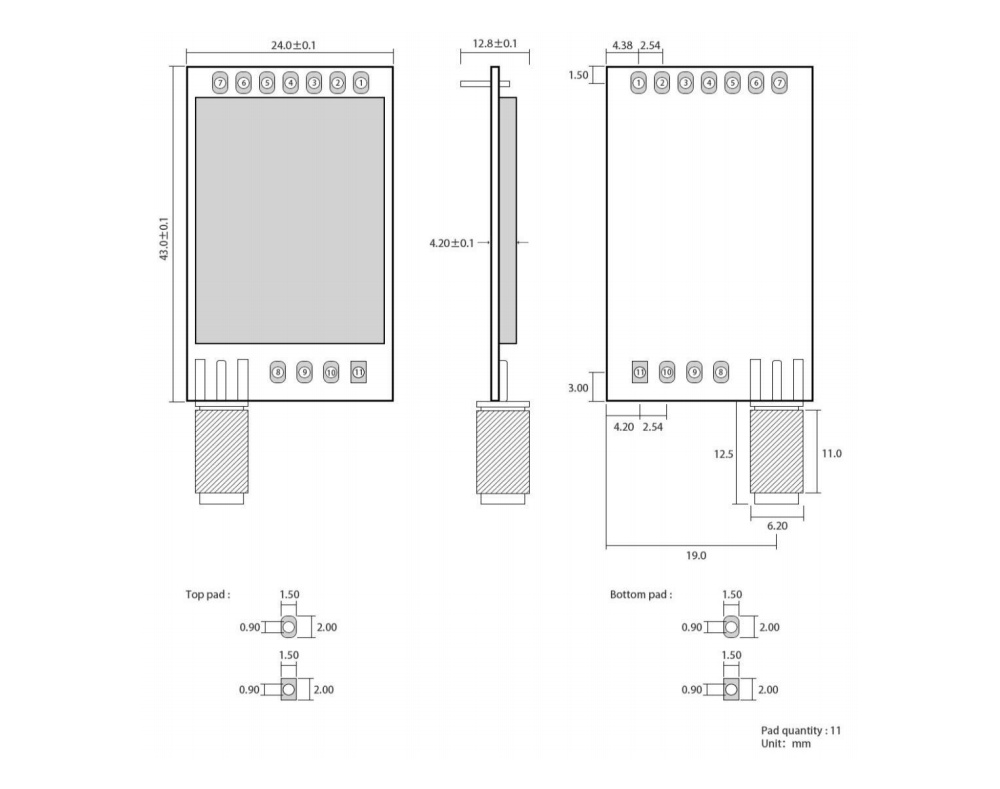

[размер]： 24*43 мм

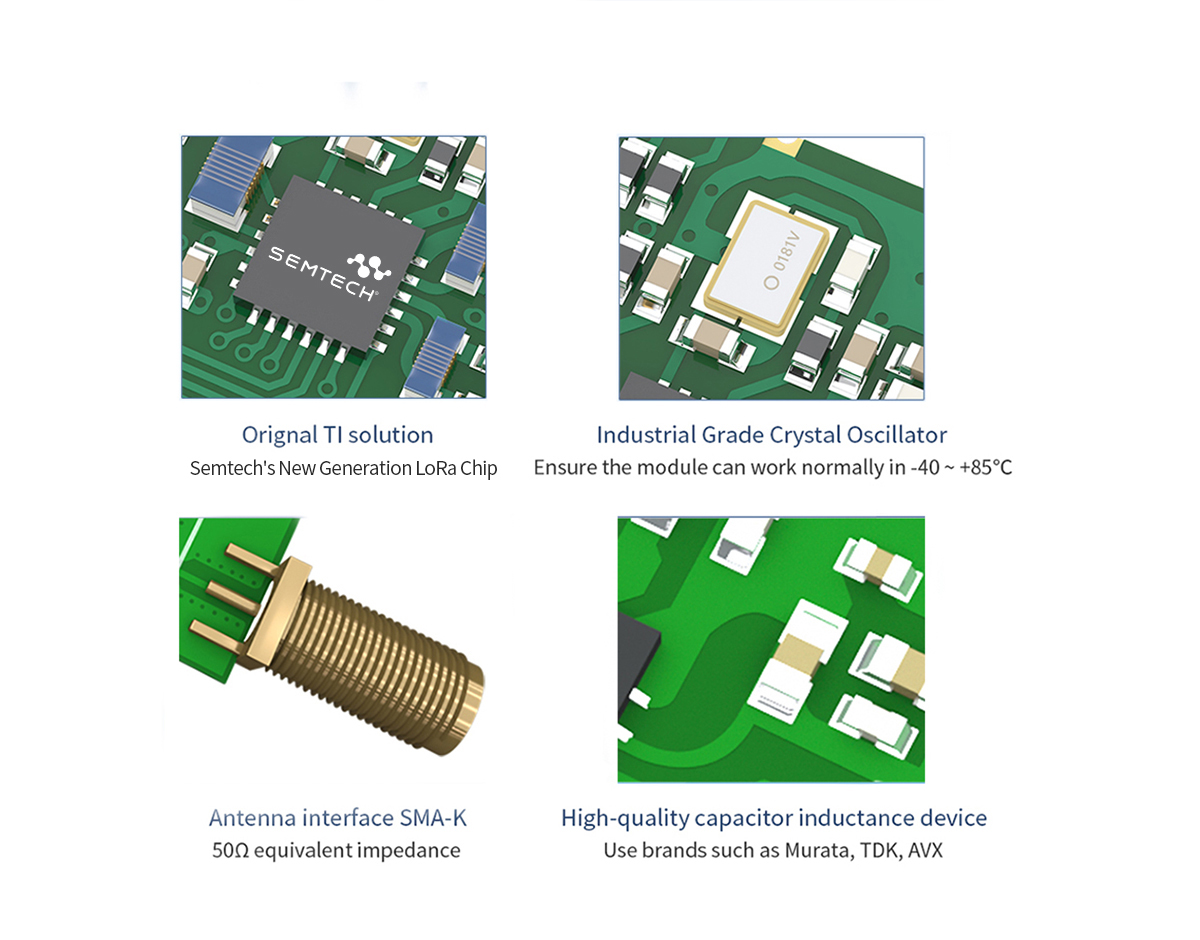

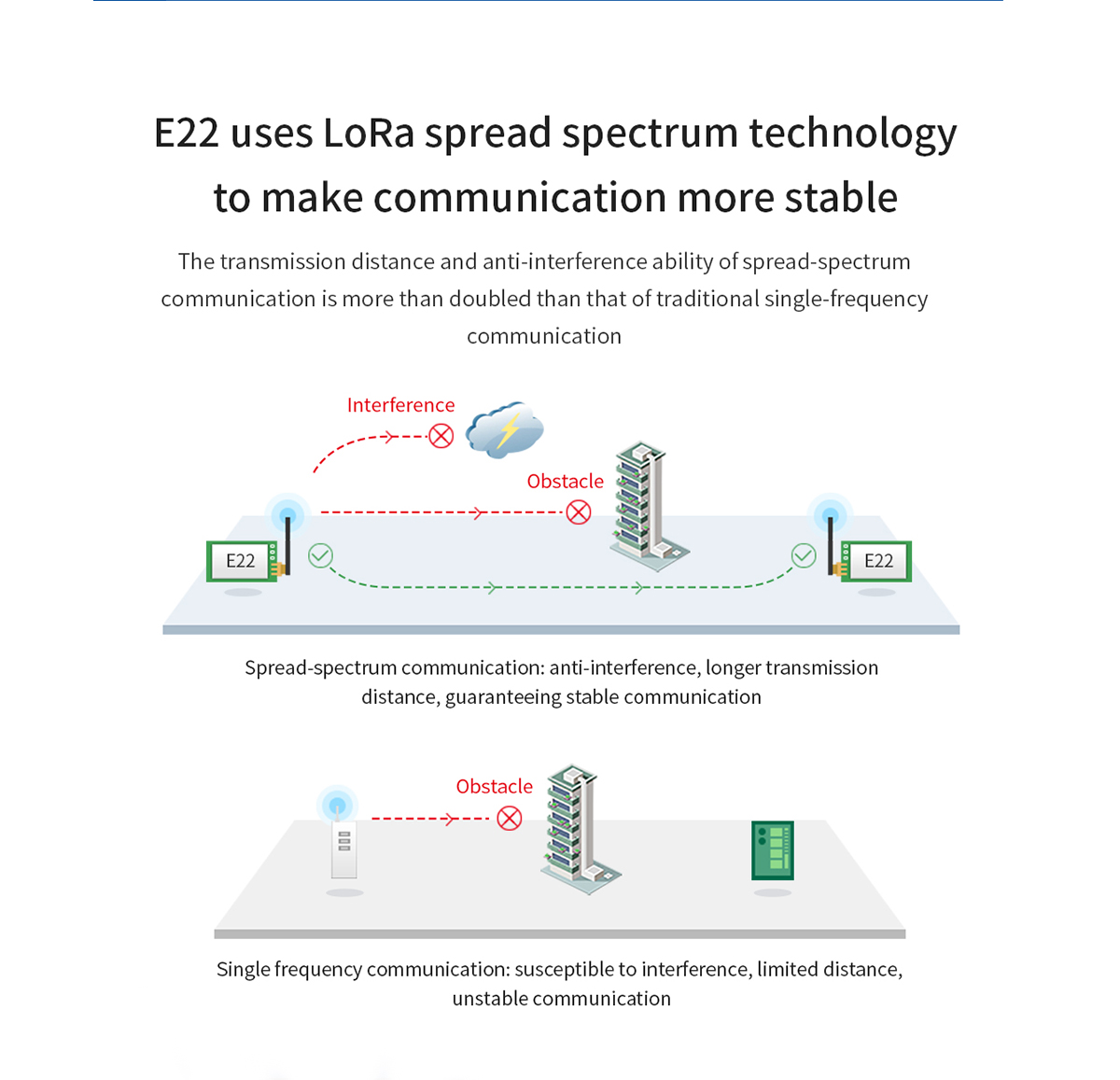

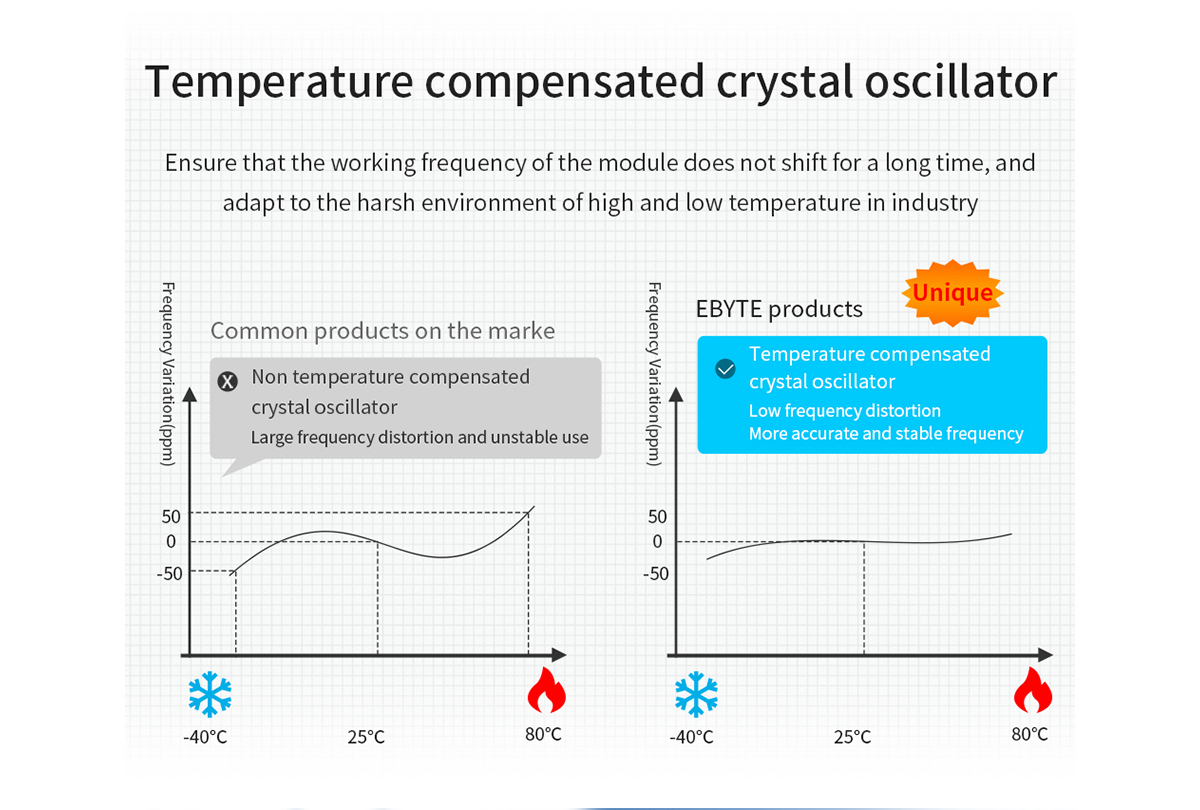

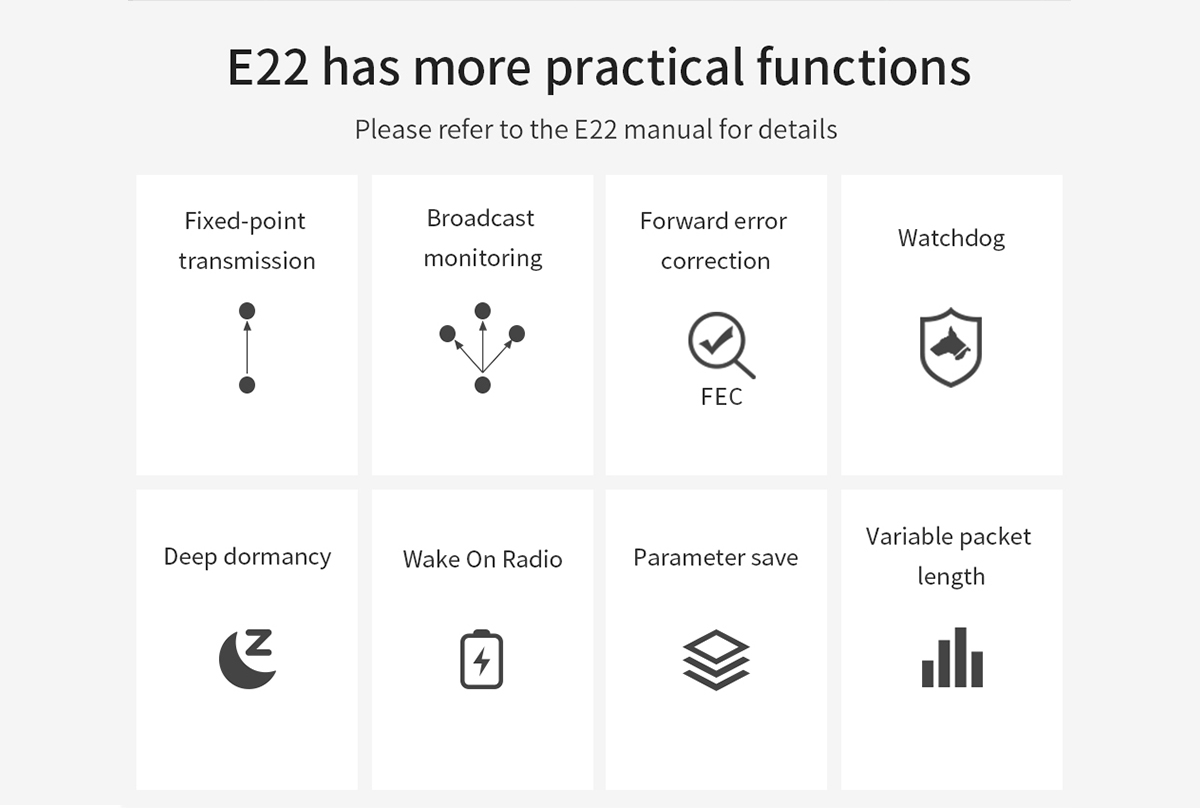

[Введение]： E22-230T30D — это новое поколение беспроводного модуля LoRa. Это модуль беспроводного последовательного порта (UART), основанный на радиочастотном чипе решения SEMTECH LoRa. Он имеет множество методов передачи и работает в диапазоне частот (220,125–236,125 МГц) (по умолчанию 230,125 МГц). Технология расширения спектра LoRa, выход уровня TTL, совместимость с напряжениями портов ввода-вывода 3,3 В и 5 В.

ZZteco

Main parameter	Description	Remark
Distance for reference	10kM	Test condition：clear and open area, antenna gain: 5dBi，antenna height: 2.5m，air data rate: 2.4kbps
TX length	240 Byte	Can be configured via command as 32/64/128/240 bytes per packet to transmit
Buffer	1000 Byte	-
Modulation	LoRa	-
Communication interface	UART	-
Package	DIP	-
Size	24*43mm	-
Antenna	SMA-K	50 ohm impedance

ZZteco

No.	Name	Direction	Function
1	M0	Input（weak pull-up）	Work with M1 to decide 4 working modes of module (not suspended, if not used, could be grounded).
2	M1	Input（weak pull-up）	Work with M0 to decide 4 working modes of module (not suspended, if not used, could be grounded).
3	RXD	Input	TTL UART inputs, connects to external (MCU, PC) TXD output pin. Can be configured as open-drain or pull-up input. Ground
4	TXD	Output	TTL UART outputs, connects to external RXD (MCU, PC) input pin. Can be configured as open-drain or push-pull output
5	AUX	Output	To indicate module ’s working status & wakes up the external MCU. During the procedure of self-check initialization, the pin outputs low level. Can be configured as push-pull output (can be suspended).
6	VCC	Input	Power supply ：3.3~ 5.5V DC
7	GND	Input	Ground
8	Fixed hole	-	Fixed hole
9	Fixed hole	-	Fixed hole
10	Fixed hole	-	Fixed hole
11	Fixed hole	-	Fixed hole
