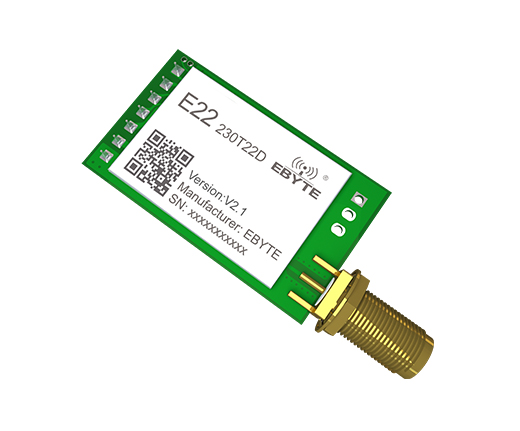

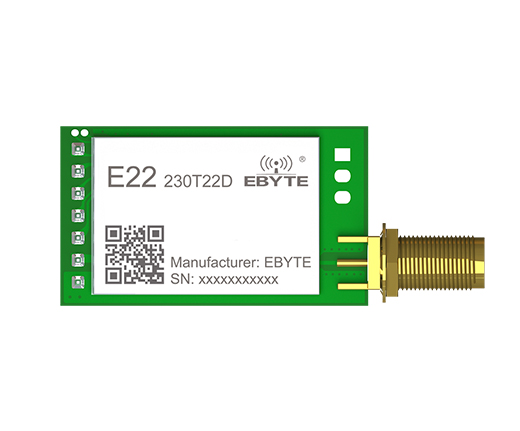

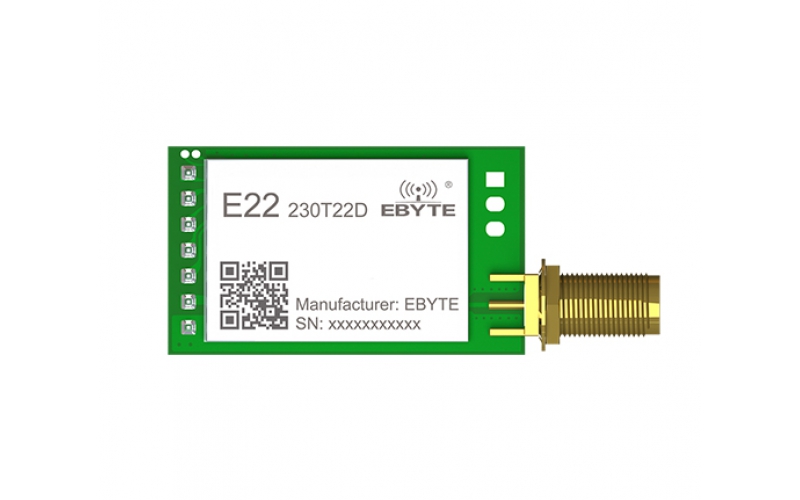

E22-230T22D Модуль беспроводного последовательного порта решения LoRa
E22-230T22D Модуль беспроводного последовательного порта решения LoRa

E22-230T22D Модуль беспроводного последовательного порта решения LoRa


[Вес изделия]： 7.6±0.1g
[Частота]： 220,125~236,125 МГц
[Сила]： 22 дБм
[Расстояние]： 5км
[Размер]： 36*21 мм

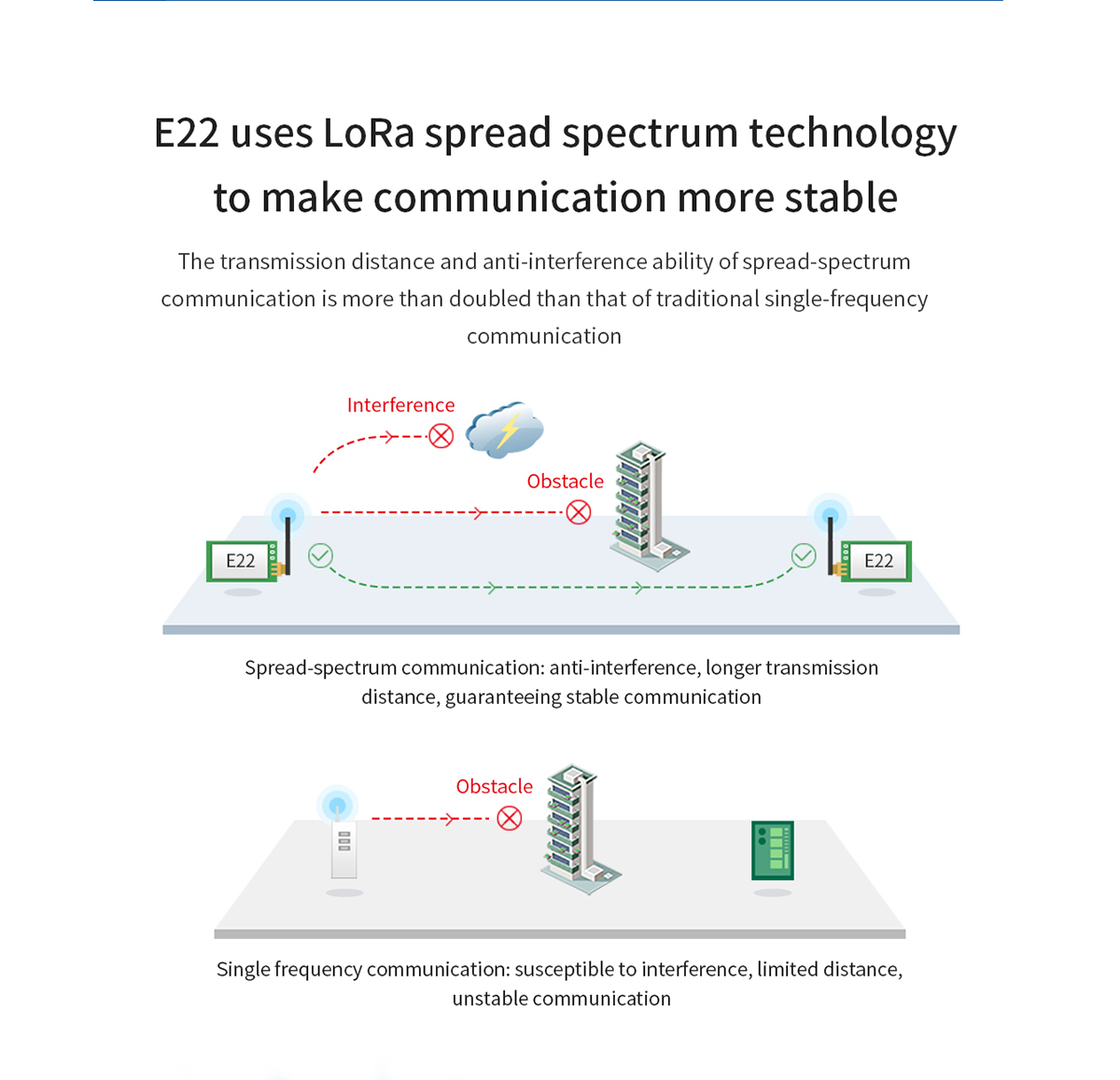

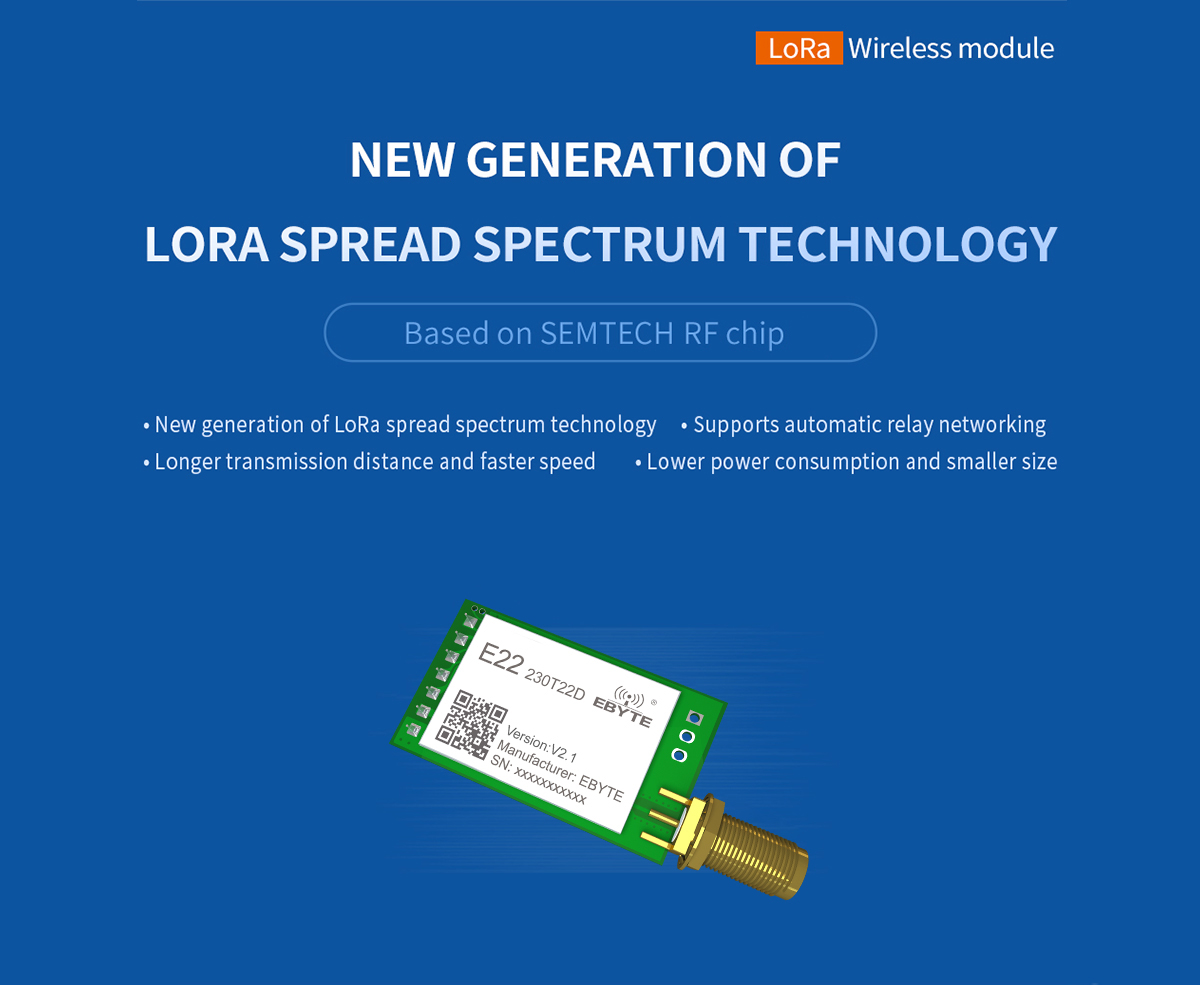

[Введение]： E22-230T22D — это новое поколение беспроводного модуля LoRa. Это модуль беспроводного последовательного порта (UART), основанный на радиочастотном чипе решения SEMTECH LoRa. Он имеет множество методов передачи и работает в диапазоне частот (220,125–236,125 МГц) (по умолчанию 230,125 МГц). Технология расширения спектра LoRa, выход уровня TTL, совместимость с напряжениями портов ввода-вывода 3,3 В и 5 В.

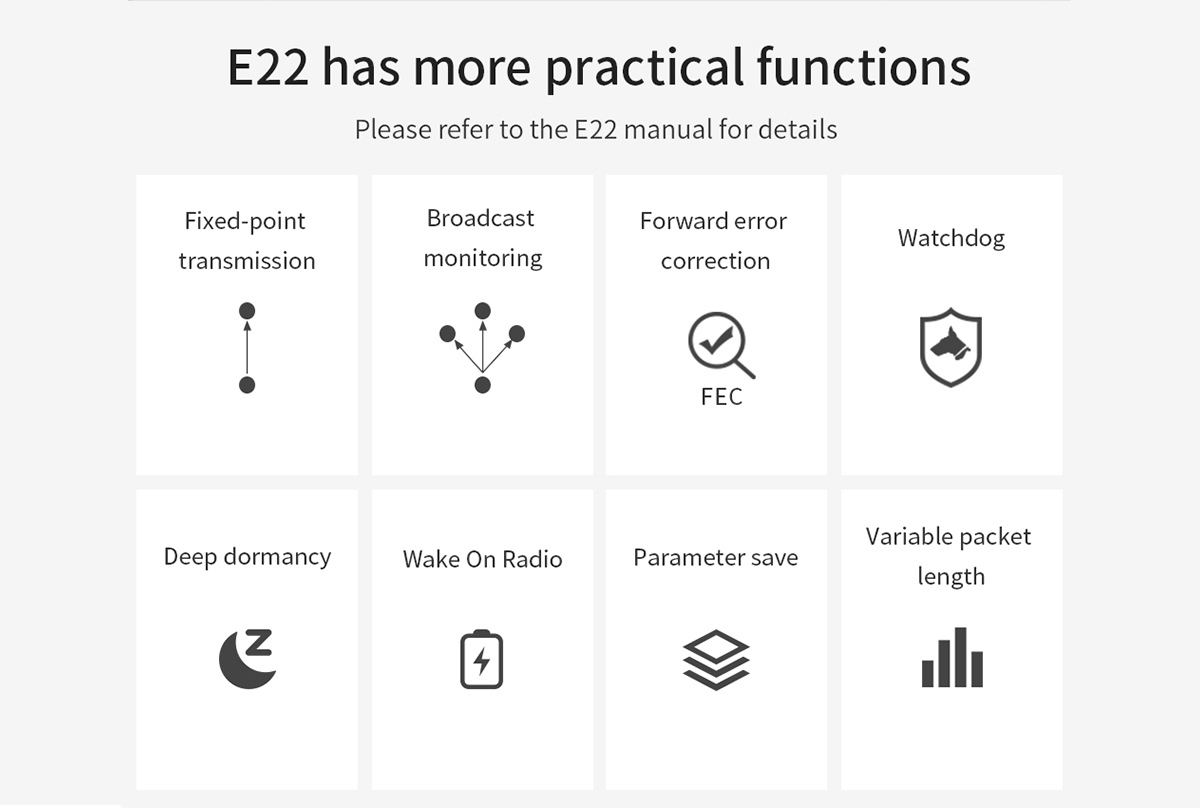

ZZteco

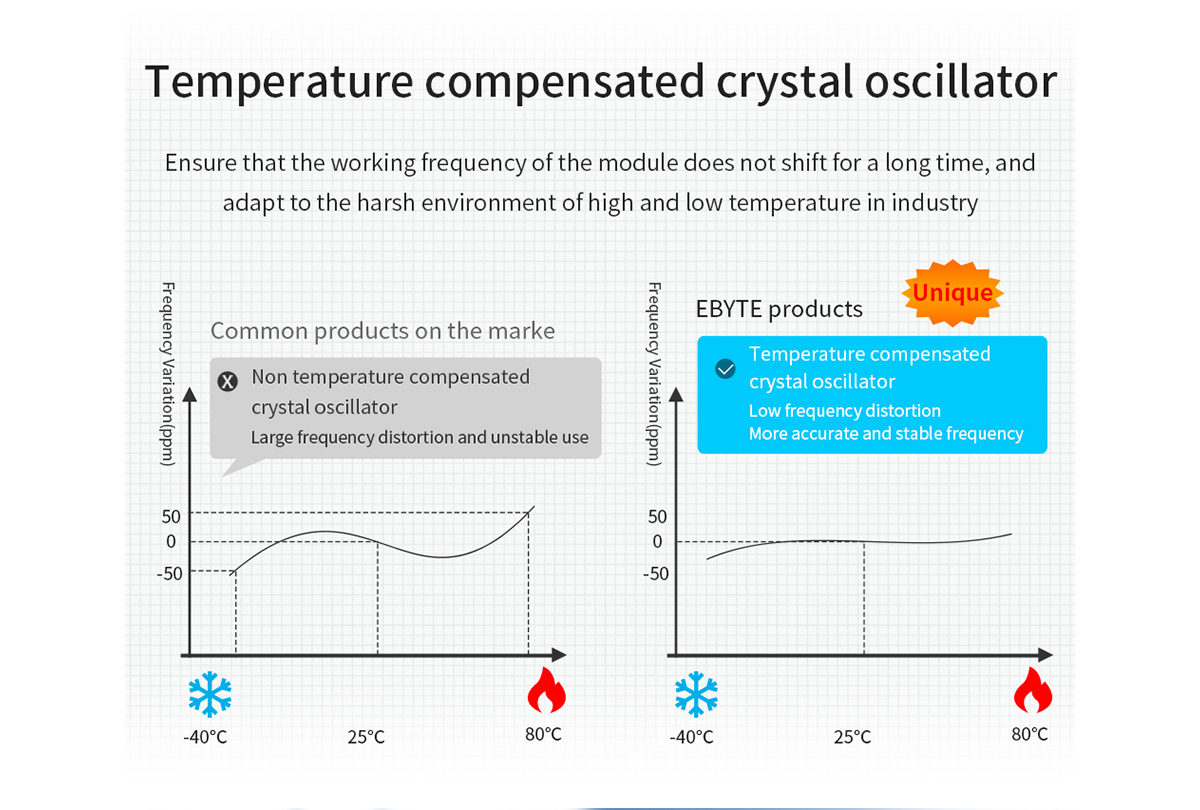

ZZteco

ZZteco

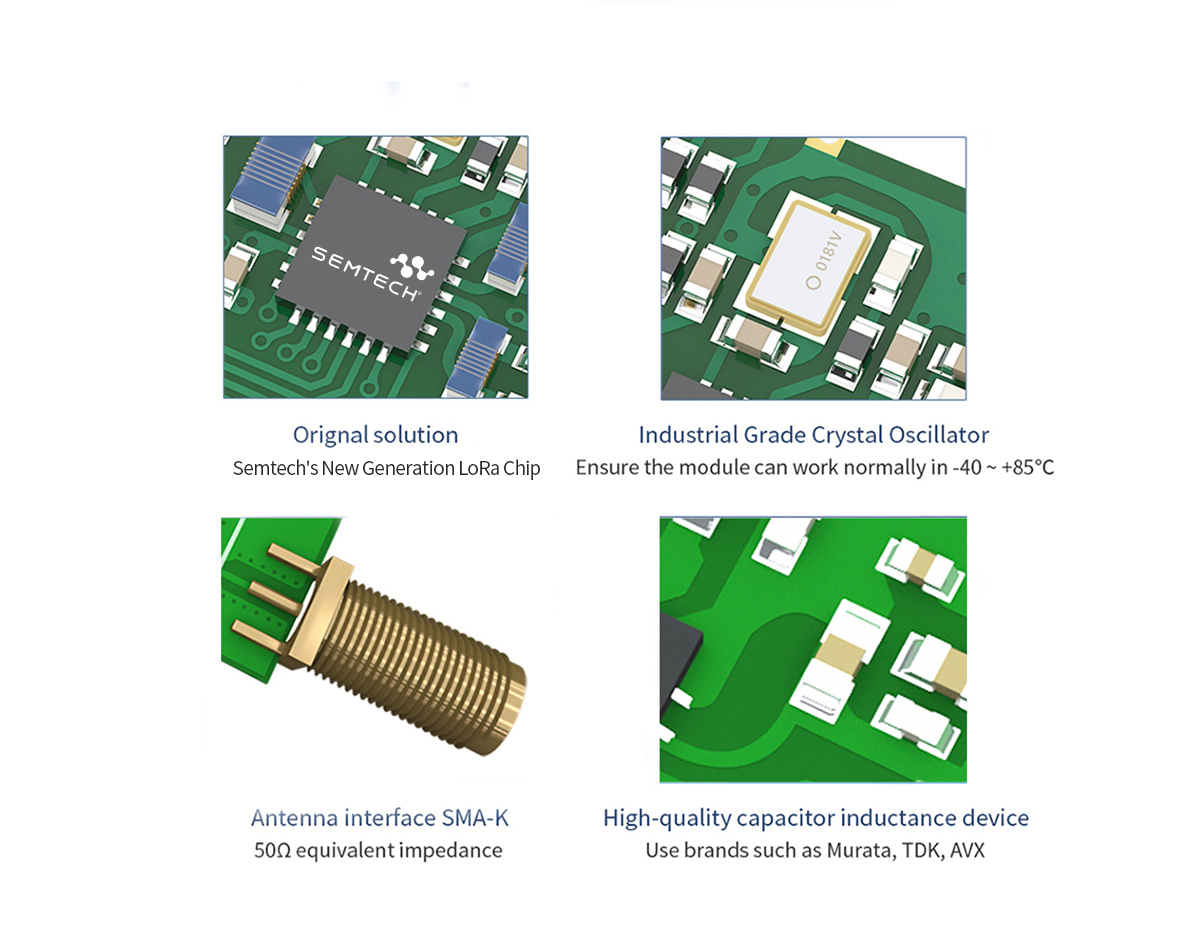

ZZteco

ZZteco

ZZteco

ZZteco

ZZteco

ZZteco

Main parameter Description Remark
Distance for reference 5kM Test condition: clear and open area, antenna gain: 5dBi, antenna height: 2.5m, air data rate: 2.4k bps
TX length 240 Byte Can be configured via command as 32/64/128/240 bytes per packet to transmit
Buffer 1000 Byte -
Modulation LoRa New generation LoRa modulation technology
Communication interface UART TTL level
Package DIP -

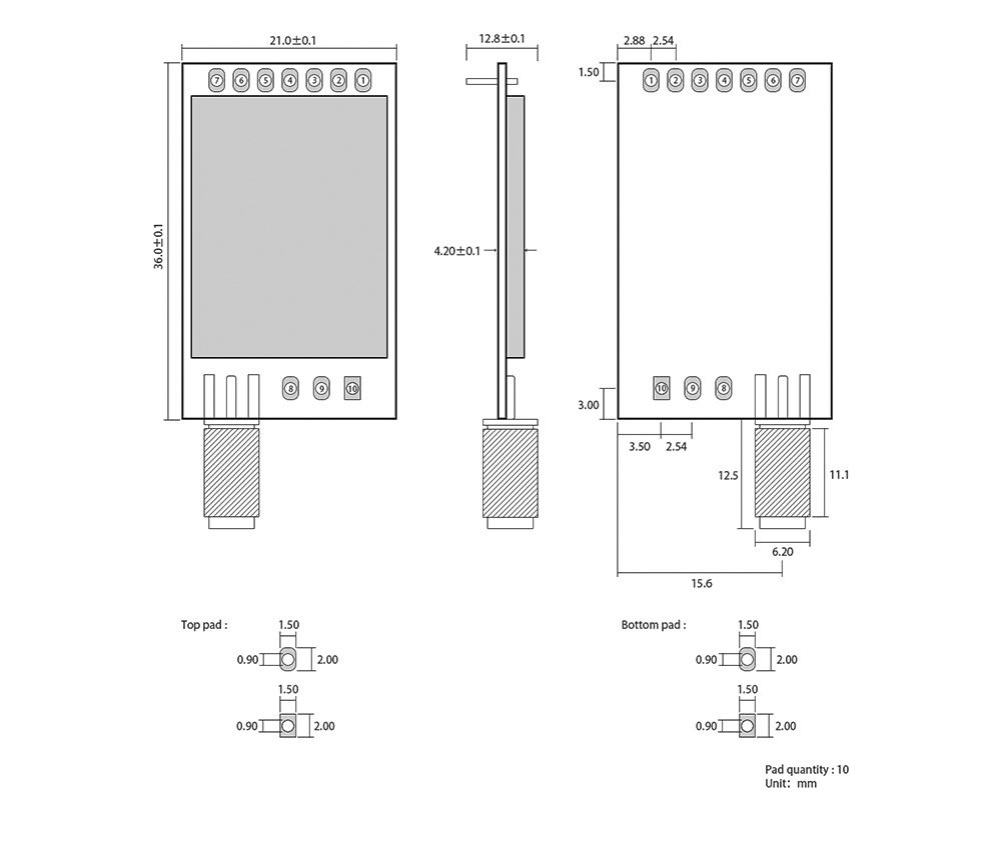

Size 21*36 mm -
Antenna SMA-K 50 ohm impedance

ZZteco

No. Name Direction Function
1 M0 Input（weak pull-up） Work with M1 to decide 4 working modes of module (not suspended, if not used, could be grounded).
2 M1 Input（weak pull-up） Work with M0 to decide 4 working modes of module (not suspended, if not used, could be grounded).
3 RXD Input TTL UART input, connects to external TXD output pin.
4 TXD Output TTL UART output, connects to external RXD input pin.
5 AUX Output  To indicate module ’s working status & wakes up the external MCU. During the procedure of self-check initialization, the pin outputs low level.(suspending is allowed).
6 VCC Input Module power supply positive reference, voltage range: 2.3 ～ 5.5V DC
7 GND Input Ground
8 Fixed hole - Fixed hole（Connect to GND on the module）
9 Fixed hole - Fixed hole（Connect to GND on the module）
10 Fixed hole - Fixed hole（Connect to GND on the module）


Product Descriptio

ZZtecoApplication Note.pdf

ZZtecoRF_setting_E22.pdf

ZZtecoРуководство.pdf



Development Testin

ZZteco3D files



Ebyte Company Prof

ZZtecoПрофиль компании.pdf


label: E22-230T22D SX1262 LoRa
