В нашей предыдущей статье мы исследовали, как программное обеспечение MQTT Виртуального последовательного порта используется в качестве клиента TCP в сочетании с последовательным сервером. В этом выпуске мы рассмотрим конфигурацию последовательного сервера и направим вас через процесс интеграции его с моделью IoT Alibaba Cloud. В этом учебном пособии представлены пошаговое руководство о том, как настроить последовательный сервер.

Аппаратные требования для подключения к модели IoT Alibaba Cloud

ME31-AXAX4040 Network I/O Модуль (1 единица)

MCGS TPC7062 Дисплей конфигурации (1 единица)

Кабели связи RS-485 (несколько)

Другие необходимые кабели

Питание коммутатора 12 В (1 блок)

Последовательный сервер (NB114)

Примечание. Последовательный сервер, как устройство передачи данных, в настоящее время не поддерживает обработку данных JSON в своей последней версии (в частности, преобразование JSON в протокол Modbus RTU). Тем не менее, он способен передавать данные JSON. Поэтому MCGS используется для обработки упаковки данных и распаковки.

Проводка последовательного сервера

В этом уроке мы будем использовать два последовательных порта TPC7062:

COM2 подключен к ME31-AXAX4040 для MODBUS CONTROL.

COM1 подключен к последовательному серверу NB114, чтобы установить соединение с сервером MQTT Alibaba Cloud.

Учебное пособие по протоколу протокола MQTT для серийных серверов

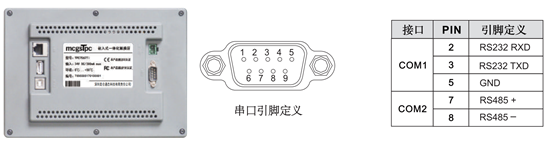

Серийный сервер серии NB114 использует интерфейс RS-232, который разделяет ту же конфигурацию PIN-кода, что и порт COM1 TPC7062 (контакты 2, 3 и 5). При проводке убедитесь, что линии RX и TX пересекаются.

1. Схема подключения для TPC до NB114:

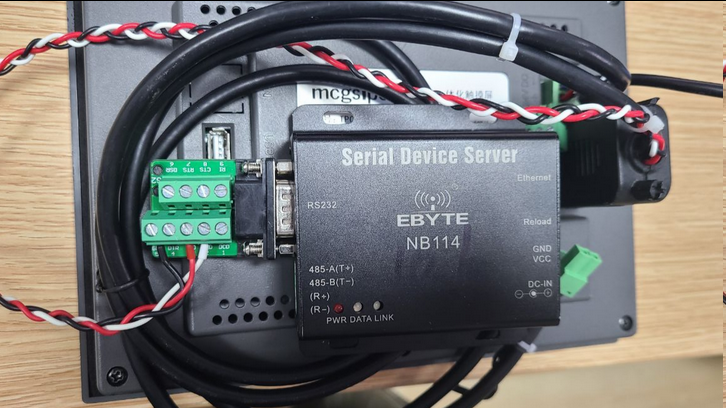

Ebyte NB114 последовательный сервер

2. Схема подключения для TPC до ME31-AXAX4040:

Интеллектуальный конвертер протокола
