Почему антенны должны быть индивидуального дизайна?

Многие заказчики сталкивались с такой ситуацией, антенное изделие, номинальная рабочая частота, коэффициент, полоса пропускания, стоячая волна и другие электрические показатели очень хорошие. Однако, после использования собственной продукции, качество связи очень низкое, и даже не может быть использовано, в некоторых случаях высокой мощности произойдет сгорание продукта. Поэтому я думал, что купил подделки. Также есть некоторые клиенты, которые напрямую ссылаются на дизайн продукта конкурента, поэтому копируют его напрямую. После того, как результаты были скопированы в их собственные продукты, эффект антенны стал очень плохим, и было неясно, в чем проблема. Сегодня мы поговорим об основных причинах сложившейся ситуации.

Функция антенны заключается в преобразовании сигнала радиочастотной цепи и сигнала беспроводной электромагнитной волны друг в друга. Поскольку характеристики электромагнитных волн при распространении сильно зависят от окружающей среды, на характеристики антенны также серьезно влияет окружающая среда.

Как и в приведенном выше примере, внутри изделия используется стандартная пружинная антенна, выбранная заказчиком. Частота составляет более 100 МГц на высокую частоту. Его практически невозможно использовать на частоте 433 МГц, а энергия не может быть эффективно преобразована в космическое излучение. Наконец, мы выбрали индивидуальную антенну FPC на основе структуры продукта и внутреннего расположения компонентов

Факторы, влияющие на работоспособность антенны в окружающей среде:

При использовании одной и той же антенны производительность антенны совершенно разная, когда окружающая среда отличается. Окружающая среда здесь в основном включает в себя, есть ли металлический проводник вокруг антенны и есть ли изоляционный материал вокруг антенны.

Действие изолятора:

Наличие изолятора вокруг антенны также влияет на производительность антенны. Это связано с тем, что изолятор не является электропроводящим, но диэлектрическая проницаемость изолятора полностью отличается от диэлектрической проницаемости в воздухе. Поэтому вокруг антенны нет изолятора, или есть изоляторы из разных материалов, и производительность антенны будет меняться.

К более распространенным факторам относятся пластиковый корпус снаружи антенны, толщина печатной платы в нижней части бортовой антенны, толщина пластикового корпуса, расстояние от антенны, а также внешние условия, такие как установленная стена или деревянная дверь, которые влияют на производительность антенны. В этом случае антенна также должна быть профессионально спроектирована и отлажена. В противном случае производительность антенны приведет к ухудшению ее производительности или даже к непригодности к использованию.

Наличие металлических проводников вокруг антенны является наиболее влиятельным фактором на производительность антенны. Поскольку металлический проводник экранирован от сигнала электромагнитной волны, а металл находится слишком близко к антенне, это влияет на распределение заряда антенны, в результате чего радиочастотный сигнал на антенне напрямую связан с металлом и не может быть преобразован в электромагнитные волны, что серьезно повлияет на производительность и показатели антенны.

Например, вокруг антенны есть печатные платы, а заземление и прокладка на печатной плате — это проводники, что изменит технические характеристики антенны. Обратите внимание, что различные части схемы встроенной антенны на печатной плате также влияют на производительность антенны, и антенна не может быть совместной. Подобные металлические детали, металлические корпуса, проводники или полупроводниковые материалы вокруг антенны вашего изделия могут серьезно повлиять на эффект антенны. Поэтому, когда вокруг вашей антенны есть металл, которого нельзя избежать, антенна должна быть профессионально спроектирована, а производительность, непосредственно купленная на рынке, будет серьезно ухудшена или даже непригодна для использования.

 Металлический корпус

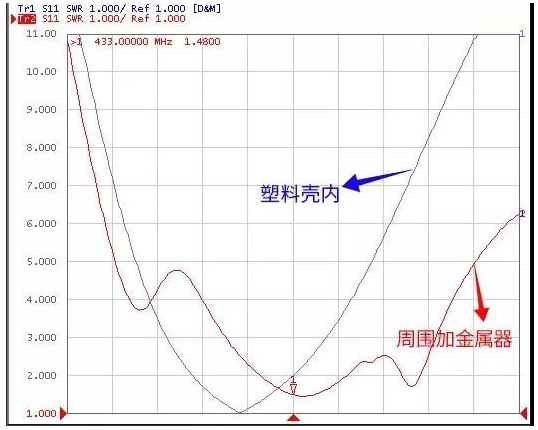

Влияние корпуса изделия на производительность антенны (аккумулятора, двигателя и платы)

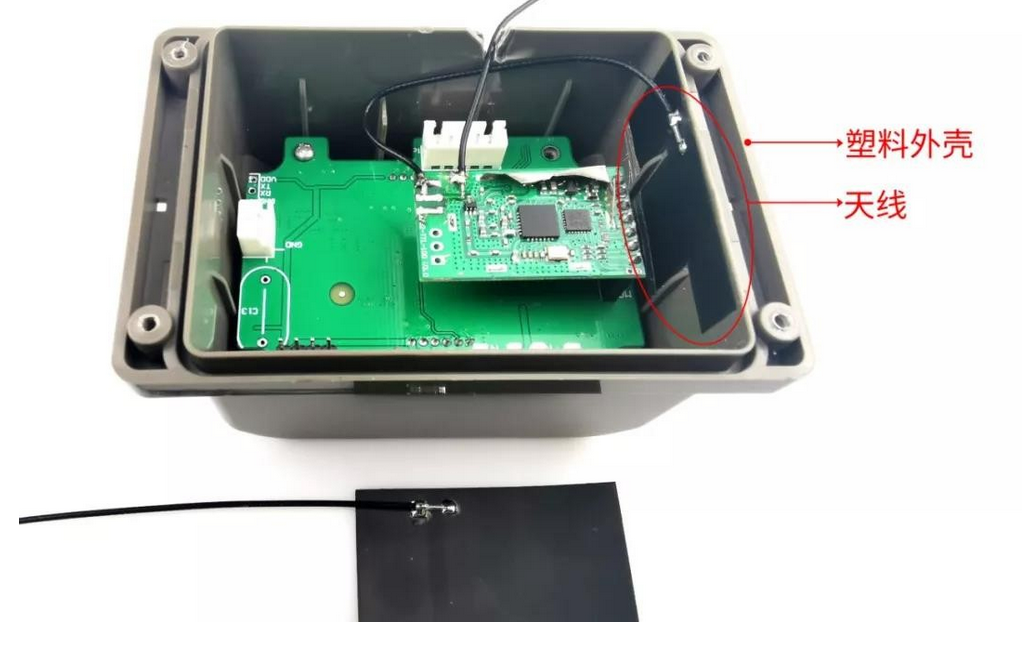

Внутри пластиковый корпус

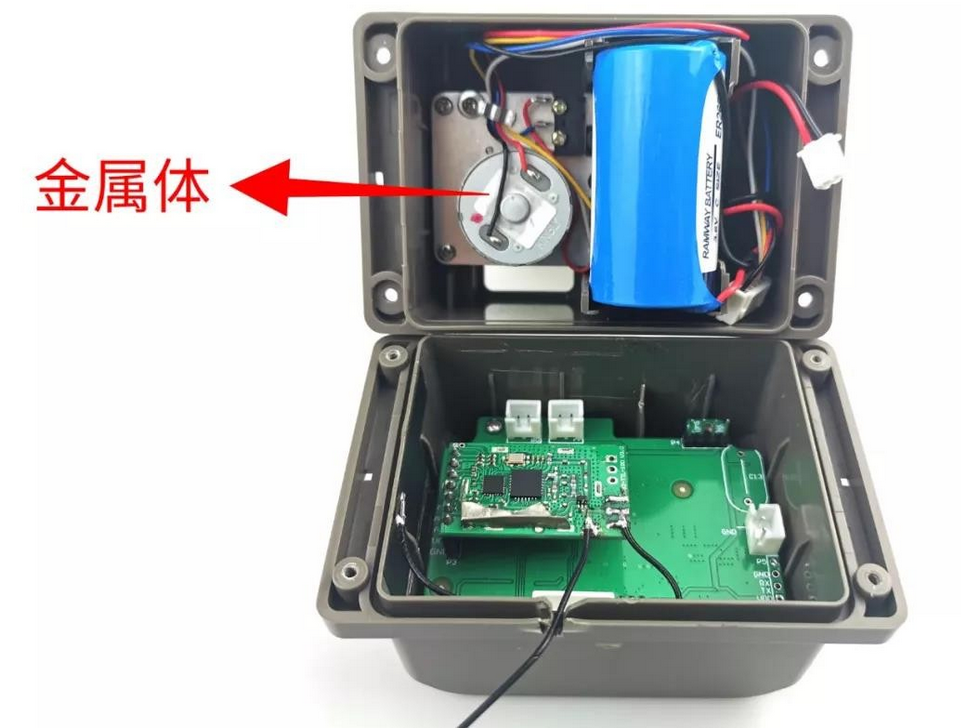

Добавьте металлические конструкции вокруг

Конечно, когда вокруг антенны нет металлических проводников и изоляторов, нормально напрямую приобретать антенны с хорошими эксплуатационными показателями на рынке. Однако, если есть какие-либо факторы, влияющие на производительность упомянутой выше антенны, особенно встроенной антенны и микрополосковой антенны на печатной плате, ее нельзя использовать напрямую, а необходимо адаптировать для собственной продукции.

Наша компания специализируется на предоставлении услуг по проектированию антенн на заказ для наших клиентов. Помогите клиентам с электронными продуктами, разработанными в соответствии со стандартами проектирования и производительности антенн. И конструкция у нас дешевая, и эксплуатационные показатели превосходные. Пожалуйста, свяжитесь с нами для уточнения деталей.
