Что такое антенна?Классификация и сравнение антенн

Что такое антенна?

Антенна является критически важным компонентом в системах беспроводной связи который преобразует электрические сигналы в электромагнитные волны (передача) и наоборот (прием). Его основные функции включают в себя:

1. Преобразование энергии: преобразует высокочастотные электрические токи (направленные волны) в электромагнитные волны (передача) или улавливает электромагнитные волны для выработки электричества сигналов (прием).

2. Направленное излучение/прием: оптимизирует эффективность передачи сигнала за счет направленной фокусировки и поляризационных характеристик.
   К ключевым рабочим параметрам относятся диаграмма направленности, коэффициент усиления, коэффициент напряжения стоячей волны (КСВН) и поляризация.

Классификация и сравнение антенн

По направленности

Всенаправленная антенна

• Особенности: излучение на 360° в горизонтальной плоскости, ограниченная ширина луча по вертикали (аналогично диаграмме направленности лампочки).

• Применение: покрытие Wi-Fi, вещание, покрытие территорий с низкой плотностью населения (например, сельские районы).

• Примеры: монопольные антенны, потолочные купольные антенны.

• Ограничения: Меньшее усиление (2–5 дБи), ограниченная дальность передачи.

Направленная антенна

• Особенности: Фокусирует энергию в определенном направлении, высокий коэффициент усиления (до 30+ дБи), идеально подходит для связи «точка-точка» на большие расстояния.

• Применение: Спутниковая связь, радары, городские базовые станции.

• Примеры: антенны Яги-Уда, параболические тарелочные антенны, рупорные антенны.

• Плюсы и минусы: Жертвует дальностью покрытия ради увеличенного расстояния передачи; требует точной юстировки.

По поляризации

Антенна с одной поляризацией

• Особенности: Поддерживает только одну поляризацию (вертикальную или горизонтальную), требует отдельных передающих/приемных антенн.

• Примеры использования: Открытые местности (например, горы, равнины).

Антенна с двойной поляризацией

• Особенности: Сочетает в себе поляризацию ±45°, обеспечивает двунаправленную связь с одной антенной, снижает многолучевые помехи.

• Примеры использования: городские базовые станции, коммуникационные среды с высокой плотностью.

По структуре и применению

Проволочные антенны

• Особенности: Простая конструкция на основе проводов, подходит для средних и низких частот.

• Примеры:

• Дипольная антенна: всенаправленная, с умеренным коэффициентом усиления, широко используется для тестирования и общей связи.

• Монопольная антенна: Компактная версия диполя, идеально подходит для мобильных устройств и транспортных средств.

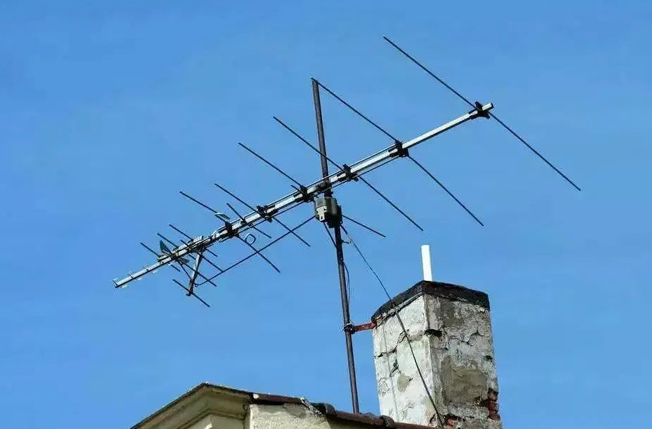

• Антенна Яги-Уда: Использует несколько рецепторов и отражателей, высокий коэффициент усиления (10–15 дБи), распространена при приеме телевидения и дальней связи.

Апертурные антенны

• Особенности: Металлические поверхности или диэлектрические подложки, отлично подходят для высокочастотных характеристик.

• Примеры:

• Параболическая тарелочная антенна: сверхвысокий коэффициент усиления (до 30+ дБи), используется в спутниковых линиях связи и радиолокационных системах.

• Патч-антенна: плоская, компактная конструкция, интегрированная в такие устройства, как модули GPS и смартфоны.

• Рупорная антенна: широкая полоса пропускания, высокая мощность, используется для микроволновой связи и тестирования ЭМС.

По сценарию применения

Антенны для портативных устройств

• Примеры: штыревые антенны, гибкие антенны FPC.

• Особенности: Небольшой размер, простая интеграция, низкий коэффициент усиления, но достаточный для связи на короткие расстояния.

Антенны транспортных средств/базовых станций

• Автомобильные антенны: магнитные или укороченные конструкции для мобильных сред.

• Антенны базовых станций: Антенны из стекловолокна с высоким коэффициентом усиления, поддерживающие многодиапазонный и электрический наклон вниз для оптимизации покрытия городских районов.

Антенны специального назначения

• Логопериодическая антенна: сверхширокополосная (например, 2,3–6,5 ГГц), используется в тестировании ЭМС и беспроводных сетях.

• Протекающий фидерный кабель: обеспечивает покрытие в туннелях, метро и закрытых помещениях.

Сравнение характеристик распространенных антенн

Выбор антенны зависит от направленности, усиления, полосы частот и области применения:

• Всенаправленные антенны подходят для широкого покрытия (например, Wi-Fi роутеры).

• Направленные антенны (например, Yagi, параболические) отлично подходят для междугородних линий связи типа «точка-точка».

• Антенны с двойной поляризацией повышают устойчивость в сложных городских условиях.
  Обеспечьте ≤ КСВ 1,5, чтобы свести к минимуму потери мощности при практическом развертывании.
