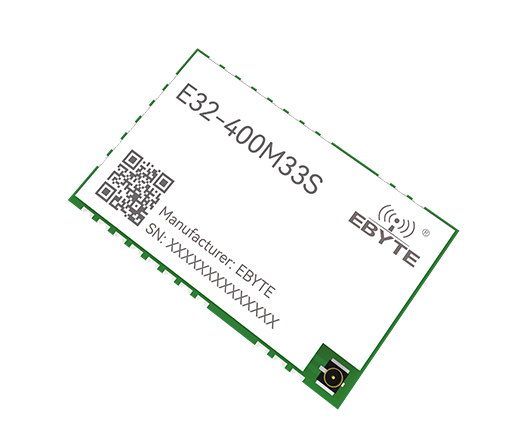

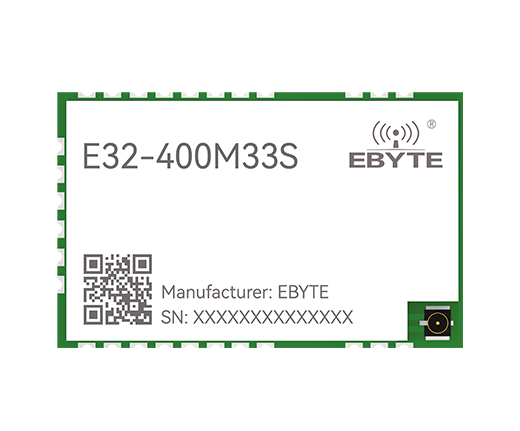

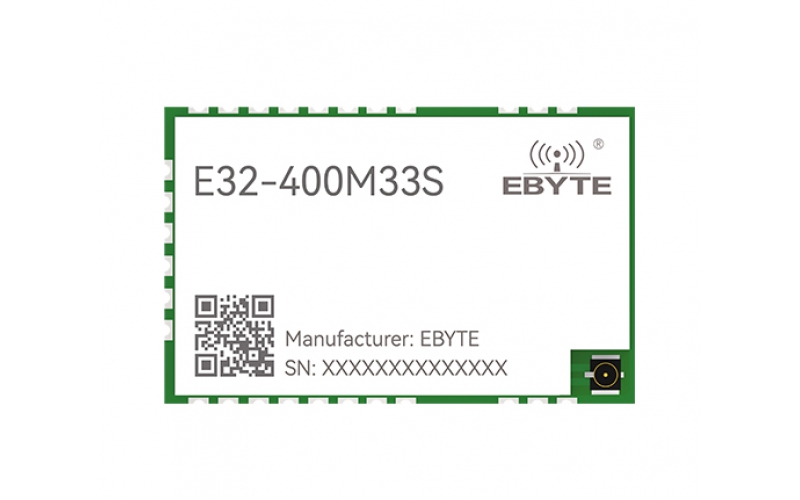

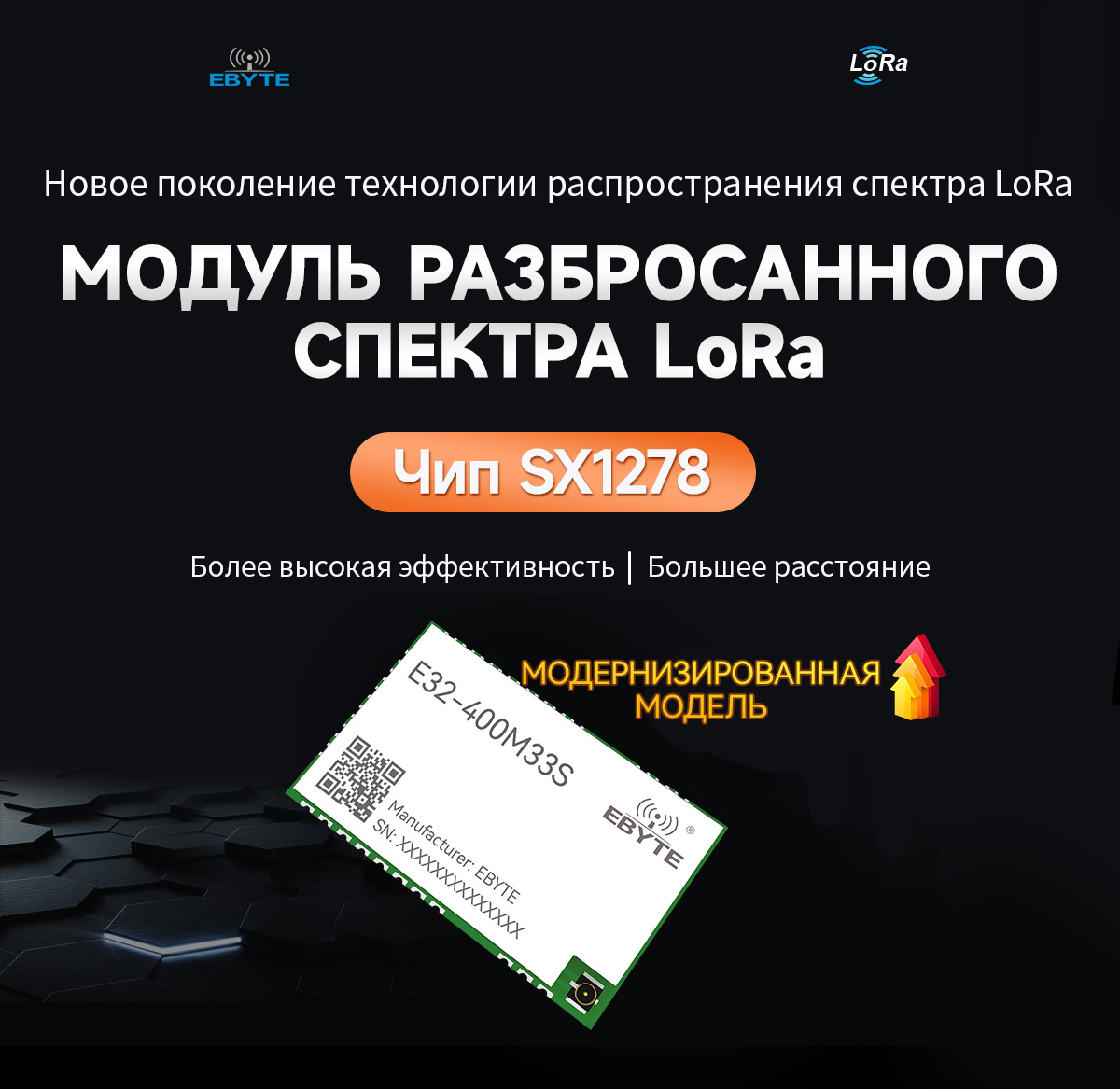

E32-400M33S SX1278 чип Lora модуль-аппаратный модуль SPI-модуль расширения спектра Ebyte LORA

[Чип-решение]： SX1278
[Мощность передачи]： 33 дБм

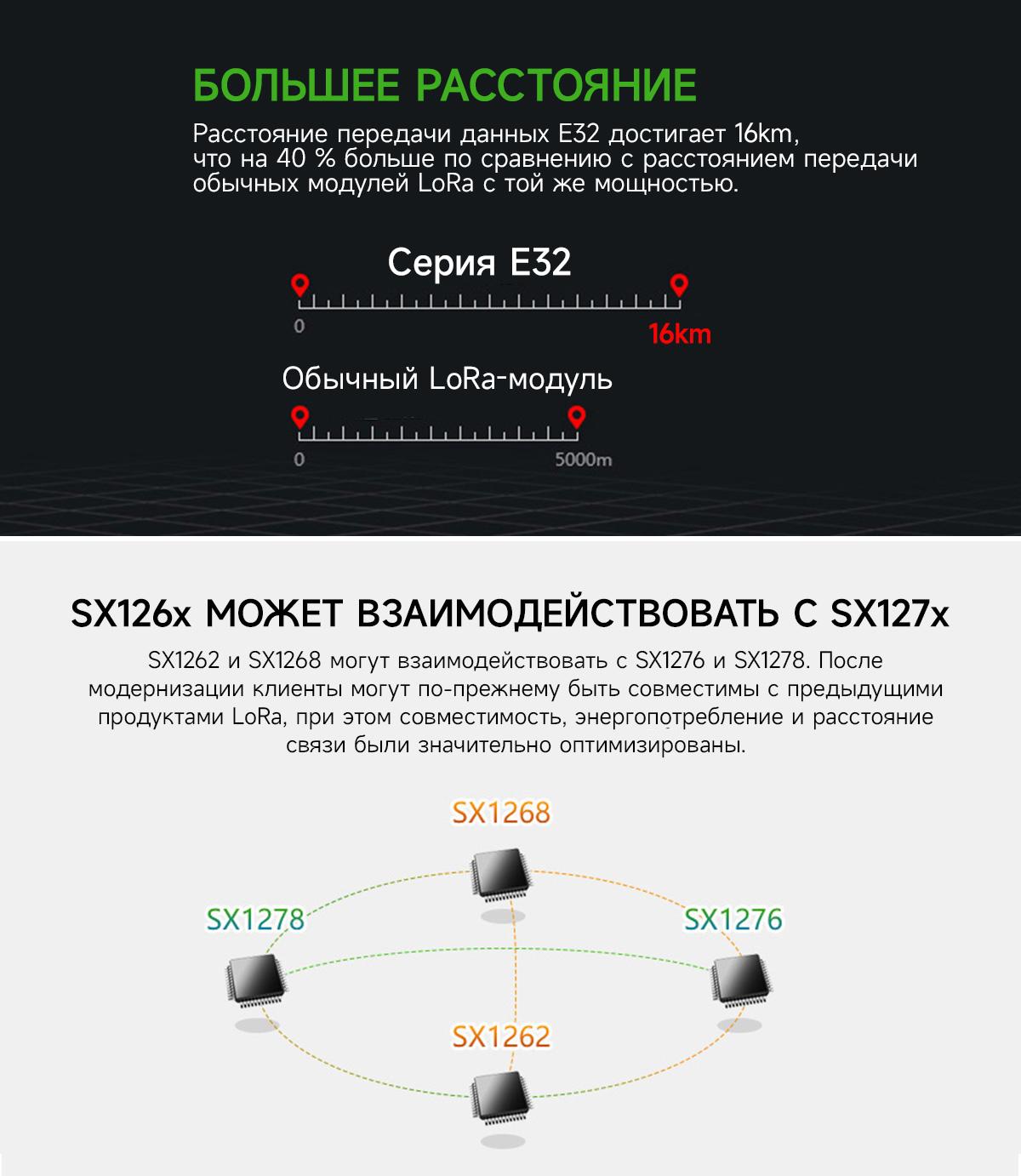

[Расстояние связи]： 16 км

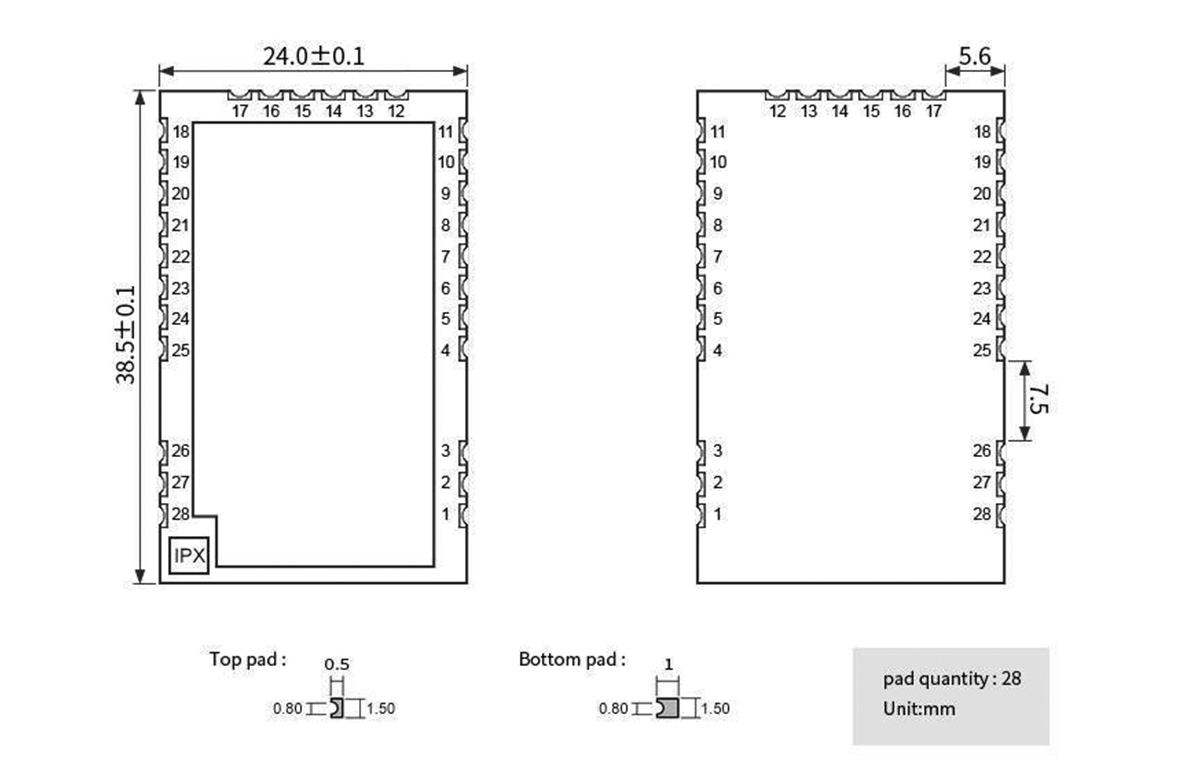

[Размер продукта]： 24*38,5 мм

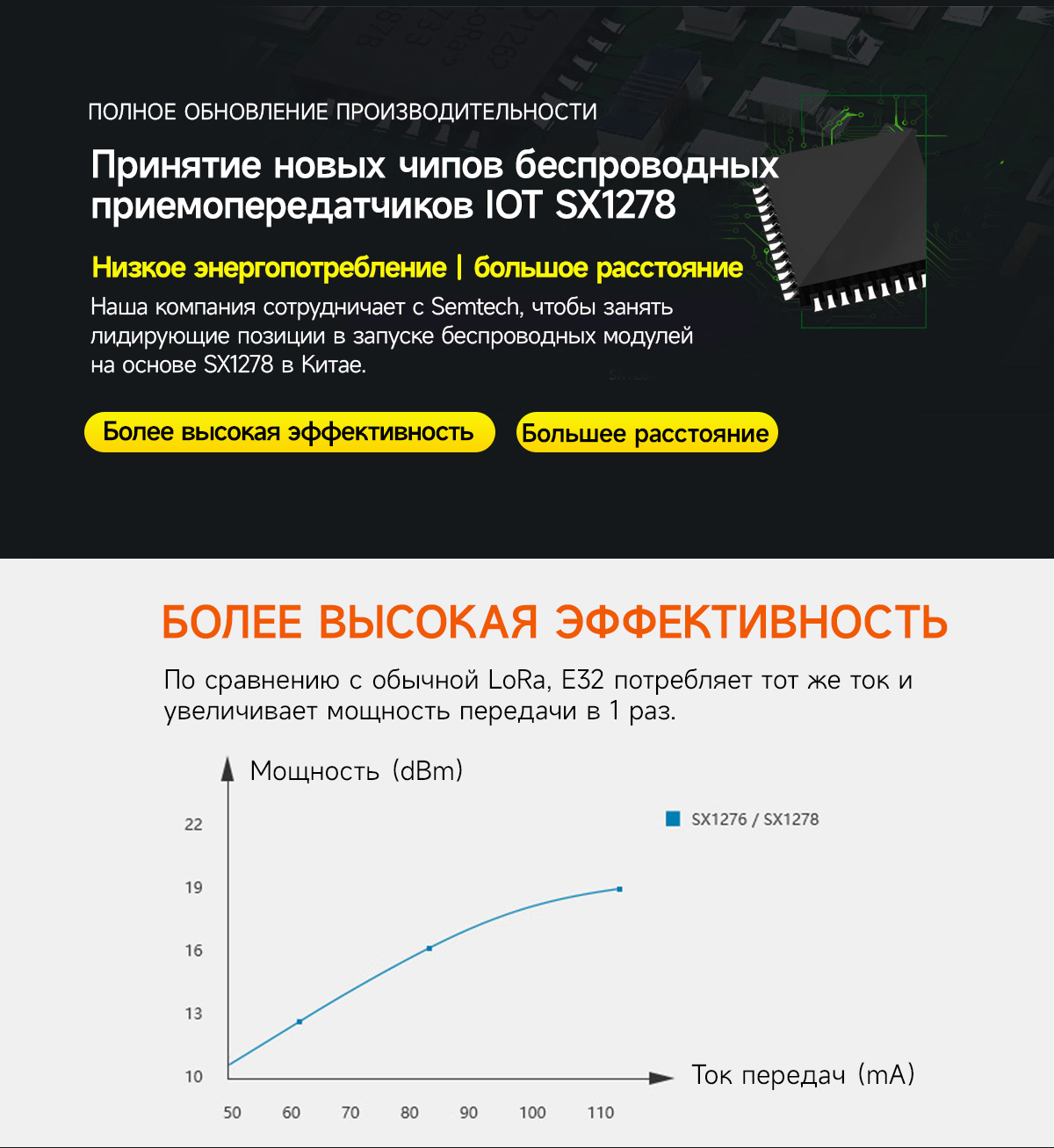

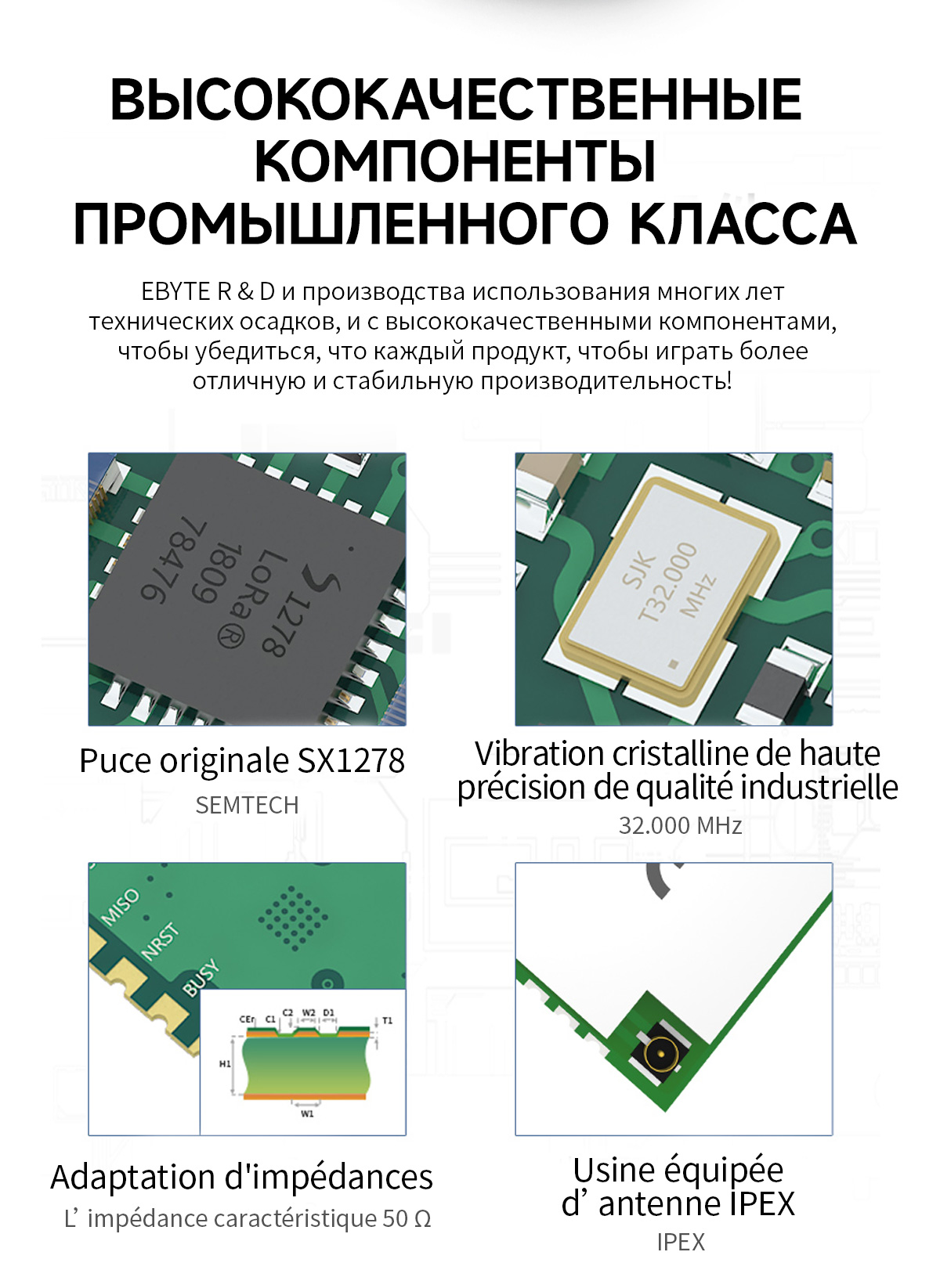

[Введение]： E32-400M33S — это беспроводной модуль LoRaTM патч-типа с частотой 410–493 МГц и максимальной мощностью передачи 2 Вт, независимо разработанный на основе SX1278, производимый Semtech в США. Поскольку в качестве ядра модуля используется импортный SX1278, на оригинальной основе встроены усилитель мощности (УМ) и малошумящий усилитель (МШУ), благодаря чему максимальная мощность передачи достигает 1 Вт, а чувствительность приема еще больше. улучшена общая связь стабильна. Производительность значительно улучшена по сравнению с продуктами без усилителя мощности и малошумящего усилителя. Этот модуль в основном предназначен для умных домов, считывания показаний беспроводных счетчиков, научных исследований и медицинского обслуживания, а также оборудования беспроводной связи на средние и большие расстояния.

ZZteco

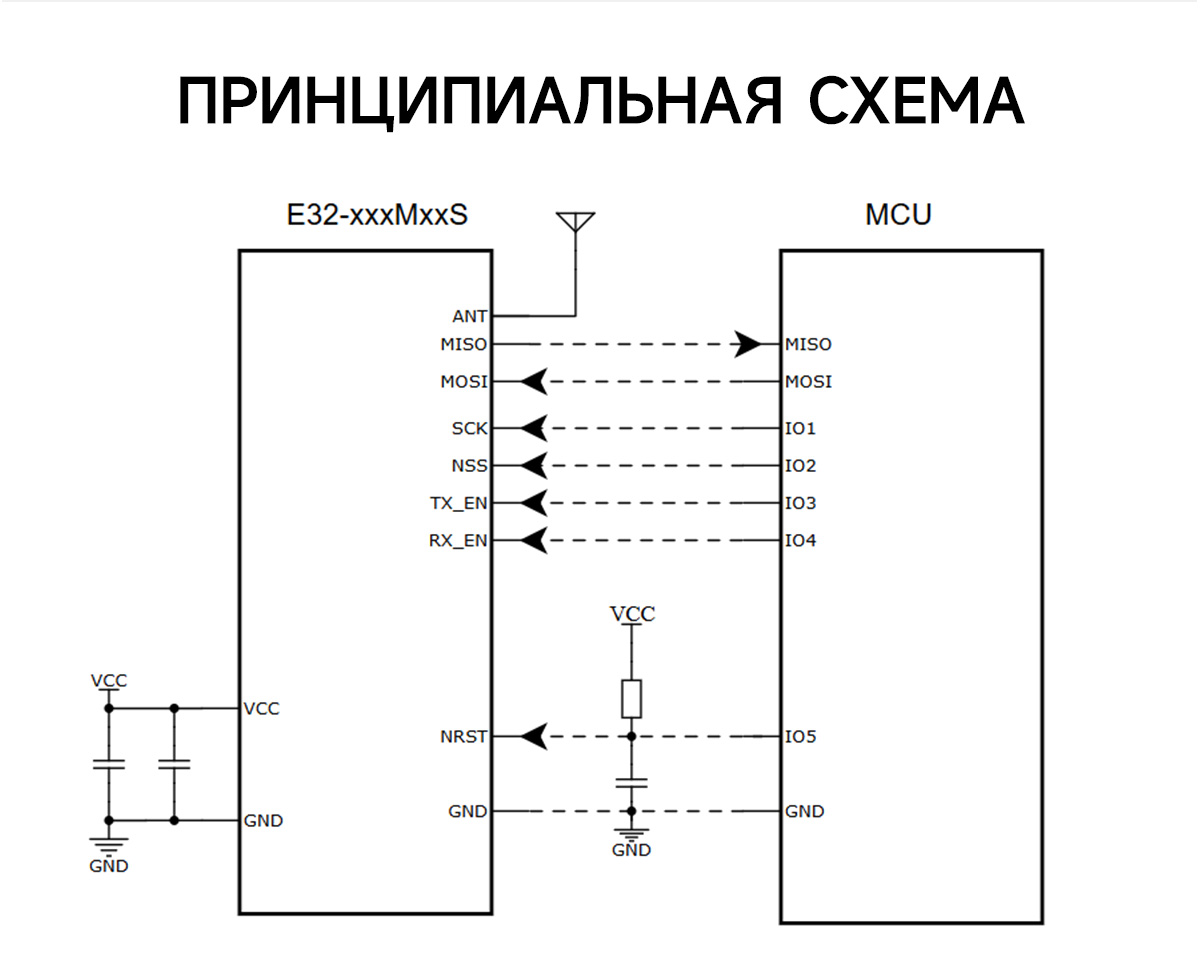

serial number	pin	Pin direction	Remark
1	GND	-	Ground wire, connected to the power reference ground
2	GND	-	Ground wire, connected to the power reference ground
3	GND	-	Ground wire, connected to the power reference ground
4	GND	-	Ground wire, connected to the power reference ground
5	GND	-	Ground wire, connected to the power reference ground
6	RXEN	input	The radio frequency switch receives the control pin, connects to the external microcontroller IO, and is active at high level.
7	TXEN	input	RF switch emission control pin, connected to external microcontroller IO, active at high level
8	DIO2	input/output	Configurable general-purpose IO port (see SX1276 manual for details)
9	VCC	-	Power supply, range 3.3~5.5V (it is recommended to add external ceramic filter capacitors)
10	VCC	-	Power supply, range 3.3~5.5V (it is recommended to add external ceramic filter capacitors)
11	GND	-	Ground wire, connected to the power reference ground
12	GND	-	Ground wire, connected to the power reference ground
13	NC	-	hanging in the air
14	DIO3	input/output	Configurable general-purpose IO port (see SX1276 manual for details)
15	DIO4	input/output	Configurable general-purpose IO port (see SX1276 manual for details)
16	GOD5	input/output	Configurable general-purpose IO port (see SX1276 manual for details)
17	GND	-	Ground wire, connected to the power reference ground
18	GND	-	Ground wire, connected to the power reference ground
19	DIO1	input/output	Configurable general-purpose IO port (see SX1276 manual for details)
20	GOD0	input/output	Configurable general-purpose IO port (see SX1276 manual for details)
21	NRST	input	Chip reset trigger input pin
22	MISO	output	SPI data output pin
23	SMOKE	input	SPI data input pin
24	SCLK	input	SPI clock input pin
25	NSS	input	Module chip select pin, used to start an SPI communication
26	GND	-	Ground wire, connected to the power reference ground
27	ON	-	Antenna interface, stamp hole (50Ω characteristic impedance)
28	GND	-	Ground wire, connected to the power reference ground

Certification

Руководство.pdf
