[Интерфейс]： USB
[Вес изделия]： 152.6±0.1g
[Рабочий диапазон]： 900MHz

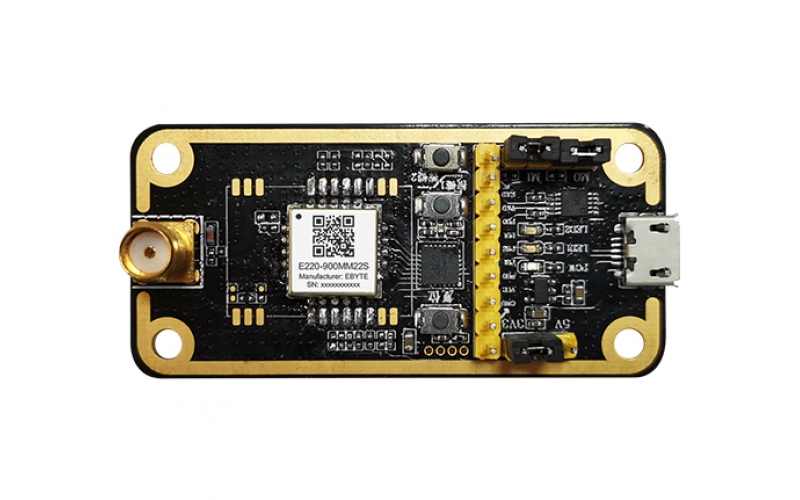

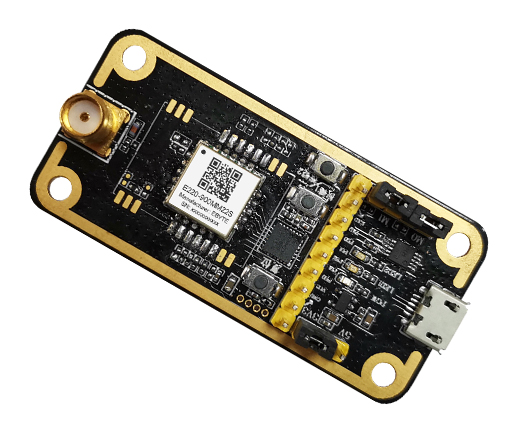

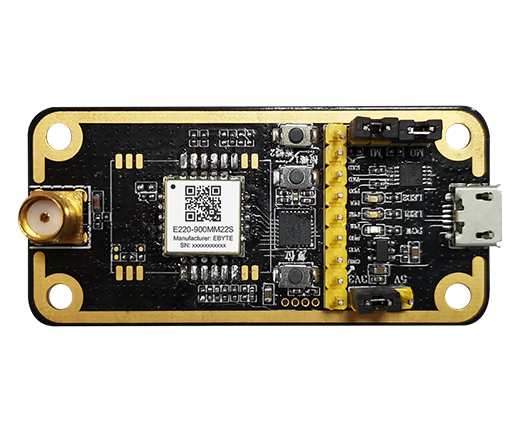

[Введение]： Пакет оценки E220 - 900 MBL - 02 - MBL предназначен для того, чтобы помочь пользователям быстро оценить совместимые беспроводные модули следующего поколения Ebyte. Большинство выводов на доске выводятся на обе стороны, что позволяет разработчикам легко подключать различные периферийные устройства для удовлетворения своих потребностей.
Pin number | definition | Function description |
| 1 | VCC | The module power supply pin needs to be shorted to pin 2 to power the module |
| 2 | 3.3 V | 3.3V electrical lead pin |
| 3 | 3.3 V | 3.3V electrical lead pin |
| 4 | VIO | The MCU power supply pin needs to be shorted to pin 3 to power the MCU |
| 5 | GND | Bottom plate reference |
| 6 | REST | MCU external reset pin |
| 7 | SWIM | The SWIM pin of the MCU |
| 8 | VIO | MCU supply pin |
| 9 | PC0 | Module reset pin |
| 10 | PB7 | Module MISO pin |
| 11 | PB6 | Module MOSI pin |
| 12 | PB5 | Module SCLK pin |
| 13 | PB4 | Module NSS pin |
| 14 | TXD | MCU serial port TXD |
| 15 | RXD | MCU serial port RXD |
| 16 | M1 | Module mode switch pin (see module data sheet for detail) |
| 17 | GND | Bottom plate reference |
| 18 | M0 | Module mode switch pin (see module data sheet for detail) |
| 19 | GND | Bottom plate reference |
Product Descriptio
Certification
【Сертификация FCC】E220-FCC.pdf
