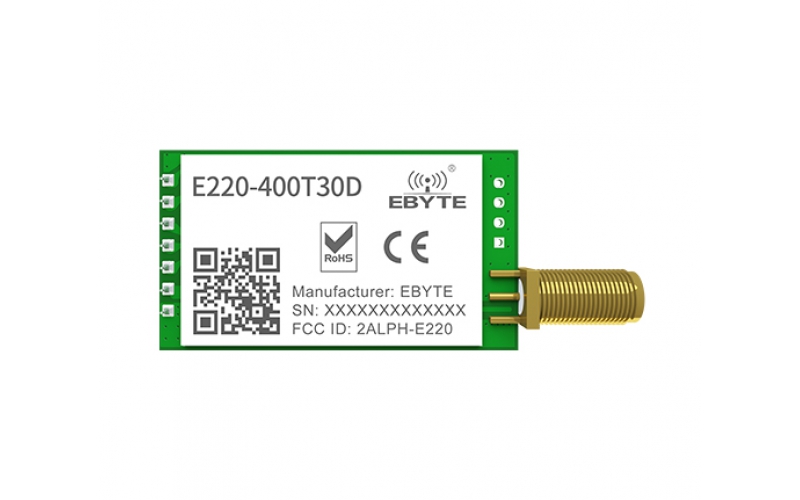

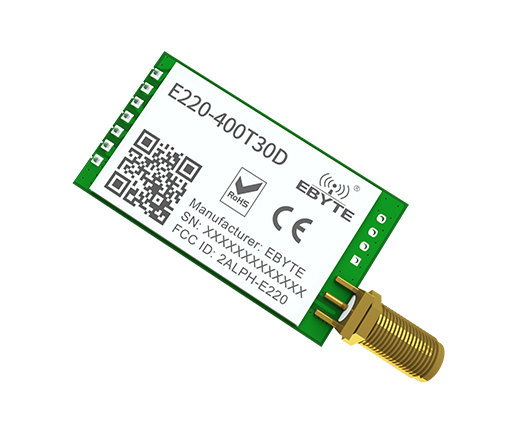

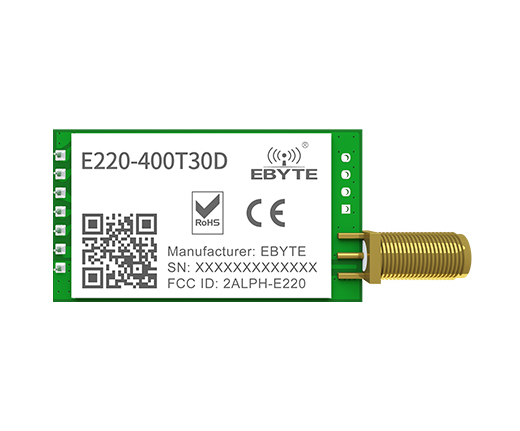

E220-400T30D LLCC68 Беспроводной модуль LoRa 433 МГц 470 МГц 30 дБм LoRa Расширенный спектр Интерфейс DIP UART Антенна SMA-K Интернет вещей

[Вес продукта]： 9.4g±0.1g
[IC]： LLCC68
[Частота]： 410,125~493,125 МГц
[Сила]： 30 дБм
[Расстояние]： 10км

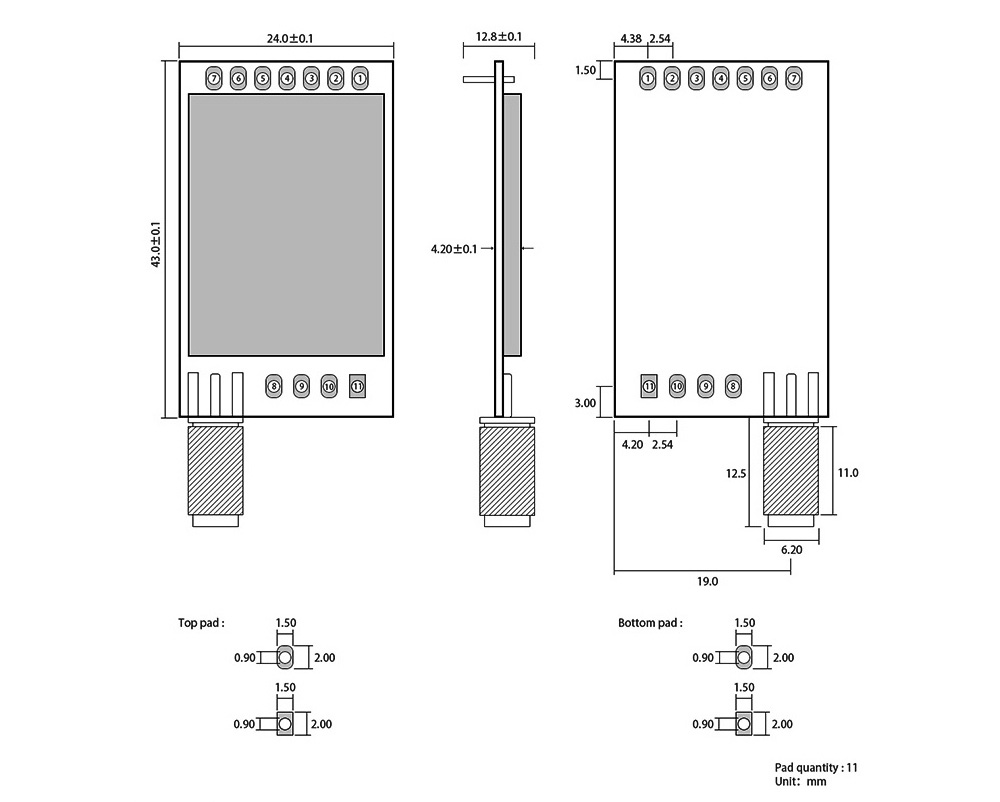

[Размер]： 24*43 мм
[Введение]： E220-400T30D использует технологию расширенного спектра LoRa нового поколения и модуль беспроводного последовательного порта (UART), разработанный на основе схемы микросхемы LLCC68. Он имеет различные методы передачи, работает в диапазоне частот (410,125 ～ 493,125 МГц) (по умолчанию 433,125 МГц), выход уровня TTL, совместим с напряжением порта ввода-вывода 3,3 В и 5 В.

ZZteco

Main	Parameter	Performance
Operating frequency	410.125~493.125MHz	Support ISM band
Tx power	30dBm	-
Receiving sensitivity	-147dbm	Air data rate 2.4kbps
Air data rate	2.4k~62.5kbps	To control via user’s program
Distance for reference	10Km	Test condition：clear and open area, antenna gain: 5dBi，antenna height: 2.5m，air data rate:2.4kbps

ZZteco

No.	Name	Direction	Function
1	M0	Input(weak pull-up)	Work with M1 to decide 4 working modes of module (not float, if not used,could be grounded)
2	M1	Input(weak pull-up)	Work with M0 to decide 4 working modes of module (not float, if not used,could be grounded).
3	RXD	Input	TTL UART inputs, connects to external TXD output pin
4	TXD	Output	TTL UART outputs, connects to external RXD input pin
5	AUX	Output	Used to indicate the working status of the module; wakes up the external MCU, and outputs low level during power-on self-check initialization; (can be left floating)
6	VCC	Input	Voltage range: 3.0～5.5V DC
7	GND	Input	Ground
8	Fixed hole	-	Fixed hole
9	Fixed hole	-	Fixed hole
10	Fixed hole	-	Fixed hole
11	Fixed hole	-	Fixed hole
