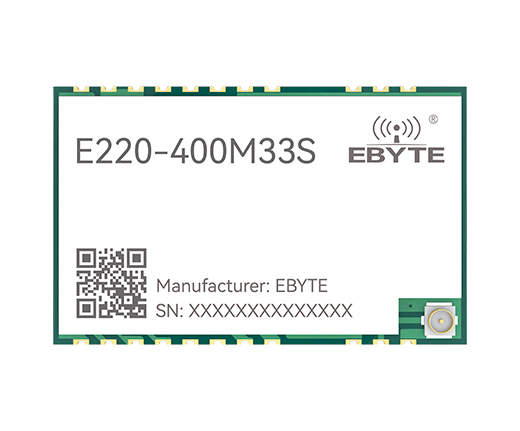

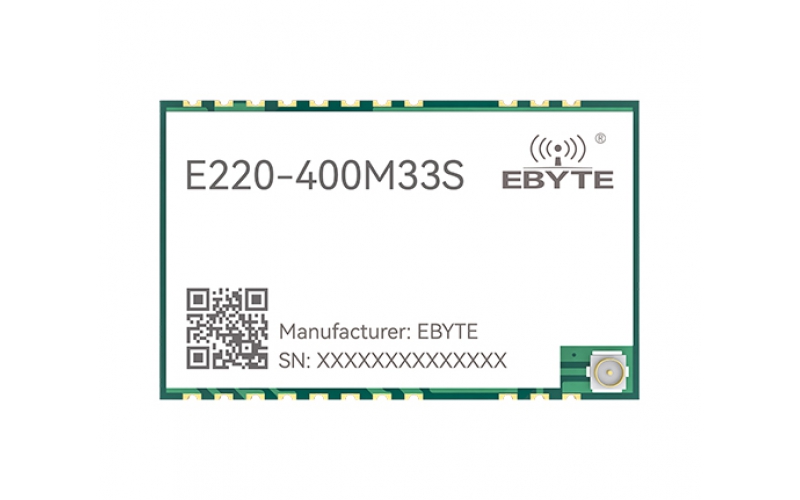

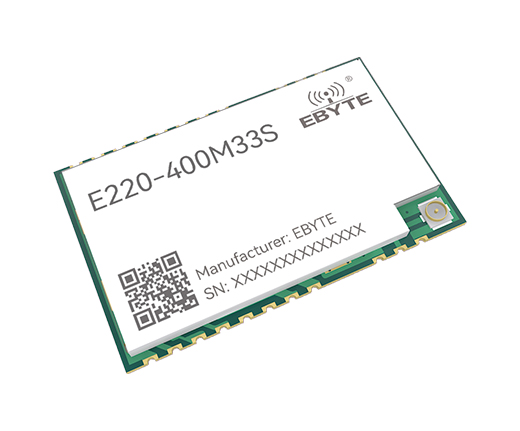

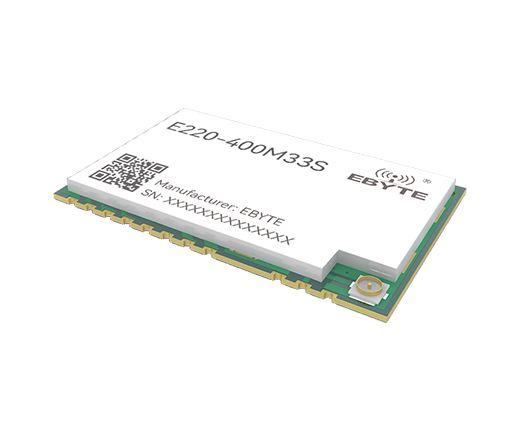

E220-400M33S Модуль расширения спектра LoRa с чипом SX1278
E220-400M33S Модуль расширения спектра LoRa с чипом SX1278
E220-400M33S Модуль расширения спектра LoRa с чипом SX1278

E220-400M33S Модуль расширения спектра LoRa с чипом SX1278


[Рабочая частота]： 410~493 МГц
[Мощность передачи]： 33 дБм
[Расстояние связи]： 16 км
[Размер продукта]： 38,5*24 мм

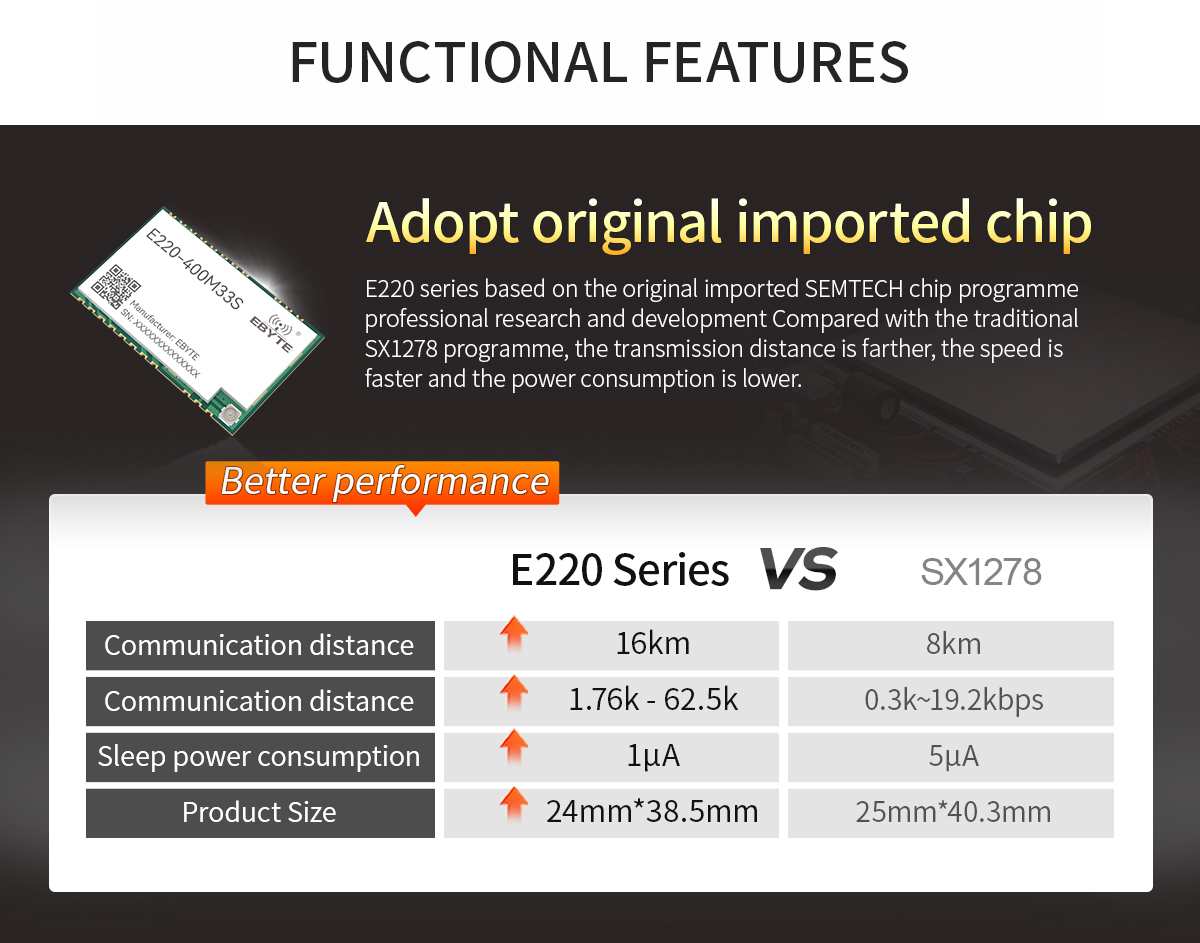

[Введение]： E220-400M33S se desarrolla de forma independiente en base a la nueva generación del chip de radiofrecuencia LoRaTM LLCC68 producido por Semtech Company. Tiene una potencia máxima de 2W y es adecuado para módulos inalámbricos LoRaTM de tipo parche de 433/470MHz. -Oscilador de cristal de 32MHz de alta precisión. Dado que el LLCC68 importado se utiliza como núcleo del módulo, se incorporan un amplificador de potencia (PA) y un amplificador de bajo ruido (LNA) sobre la base original, de modo que la potencia de transmisión máxima alcanza los 2 W y la sensibilidad de recepción es aún mayor. mejorado En la comunicación general, la estabilidad ha mejorado mucho en comparación con los productos sin amplificador de potencia y amplificador de bajo ruido.

ZZteco

ZZteco

ZZteco

ZZteco

ZZteco

ZZteco

ZZteco

ZZteco

ZZteco

ZZteco

ZZteco

ZZteco

Основные параметры возможность Замечания
Минимальное значение Максимальное значение

Напряжение питания (В) 0 5.5 Напряжение более 5,5 В постоянно сжигало модуль
Мощность блокировки (дБм) - 10 Использование на близком расстоянии имеет низкую вероятность возгорания
Рабочая температура (℃) -40 +85 Промышленный сорт


Основные параметры Производительность Замечания
Минимум Типичный максимум
Рабочее напряжение (В). 3 5 5.5 ≥5 В гарантирует выходную мощность
Уровень связи (V).
3.3
Есть риск выгорания при 5V TTL

Рабочая температура (°C). -40 - T 85 Промышленный дизайн

Диапазон рабочих частот (МГц). 410 433/470 493 Поддерживается диапазон ISM
Энергопотребление Эмиссионный ток (мА).
1200
Мгновенное энергопотребление
Принимаемый ток (мА).
12,5

Ток сна (мкА).
1
Выключение программного обеспечения
Максимальная мощность передачи (дБм). 32,5 33 33,5
Чувствительность приема (дБм).
-129

-124 дбм, BW_L = 125 кГц, SF = 7, LORA ТМ ;

-129 дБм, BW_L = 125 кГц, SF = 9, LORA ТМ ;

-121 дБм, BW_L = 250 кГц, SF = 7, LORA ТМ ;

-129 дбм, BW_L = 250 кГц, SF = 10, LORA ТМ ;

-117 дбм, BW_L = 500 кГц, SF = 7, LORA ТМ ;

-127 дбм, BW_L = 500 кГц, SF = 11, LORA ТМ ;

Скорость связи GFSK (бит/с) 0,6 тыс.
300 тыс. Программируемая пользователем настройка
LoRa(бит/с) 1.76к
62,5 тыс. Программируемая пользователем настройка


Основные параметры Описание Замечания
Измеряемое расстояние 16 км Чистый и пустой, усиление антенны 3,5 дБи, высота антенны 2,5 метра, скорость эфира 2,4 кбит/с
В ПОРЯДКЕ ПОСТУПЛЕНИЯ 256Байт Максимальная длина одной отправки

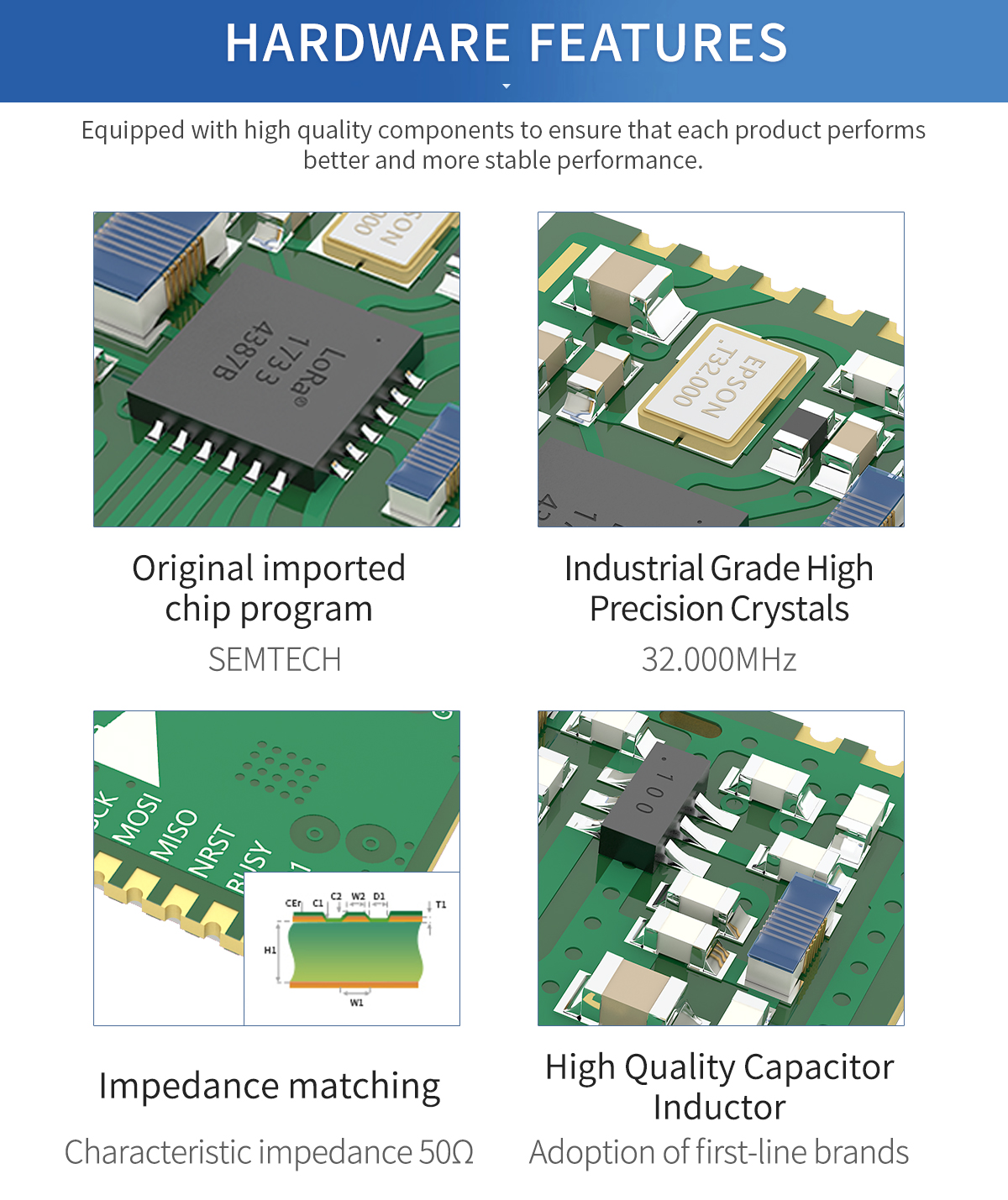

Частота кристалла 32 МГц Пассивный кварцевый генератор, рекомендуется 24 пФ
Модуляция ЛОРА Рекомендуется использовать метод модуляции LORA
Инкапсуляция СМД
Режим интерфейса 2,54 мм Отверстия для штампов
Коммуникационные интерфейсы SPI 0~10 Мбит/с

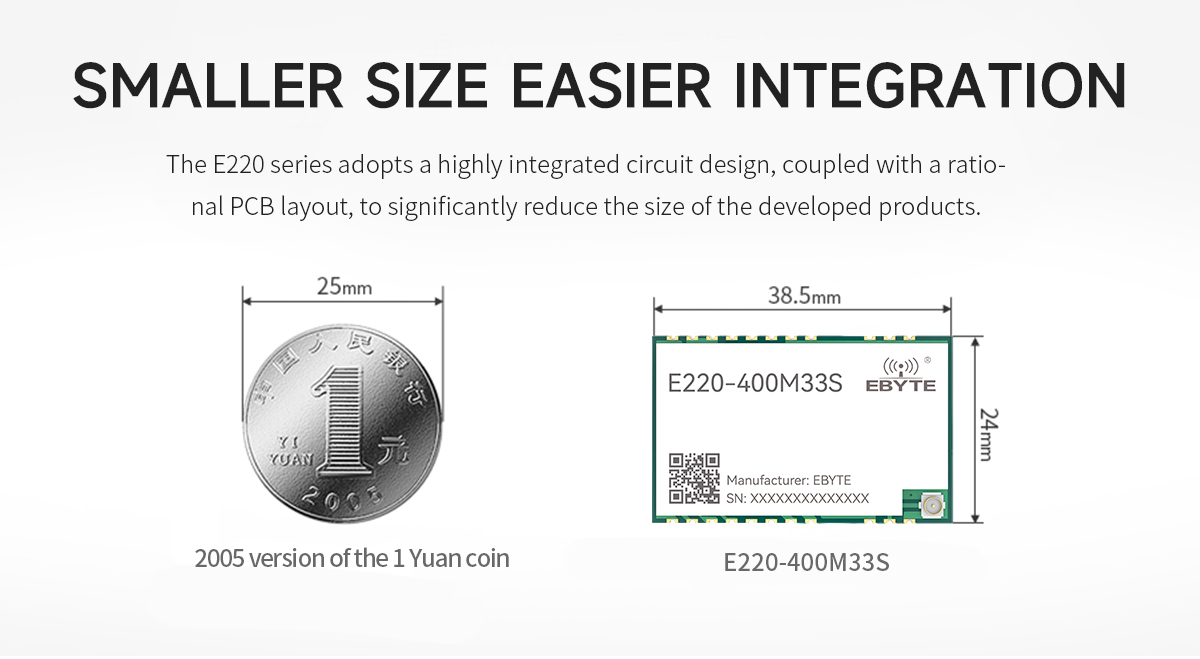

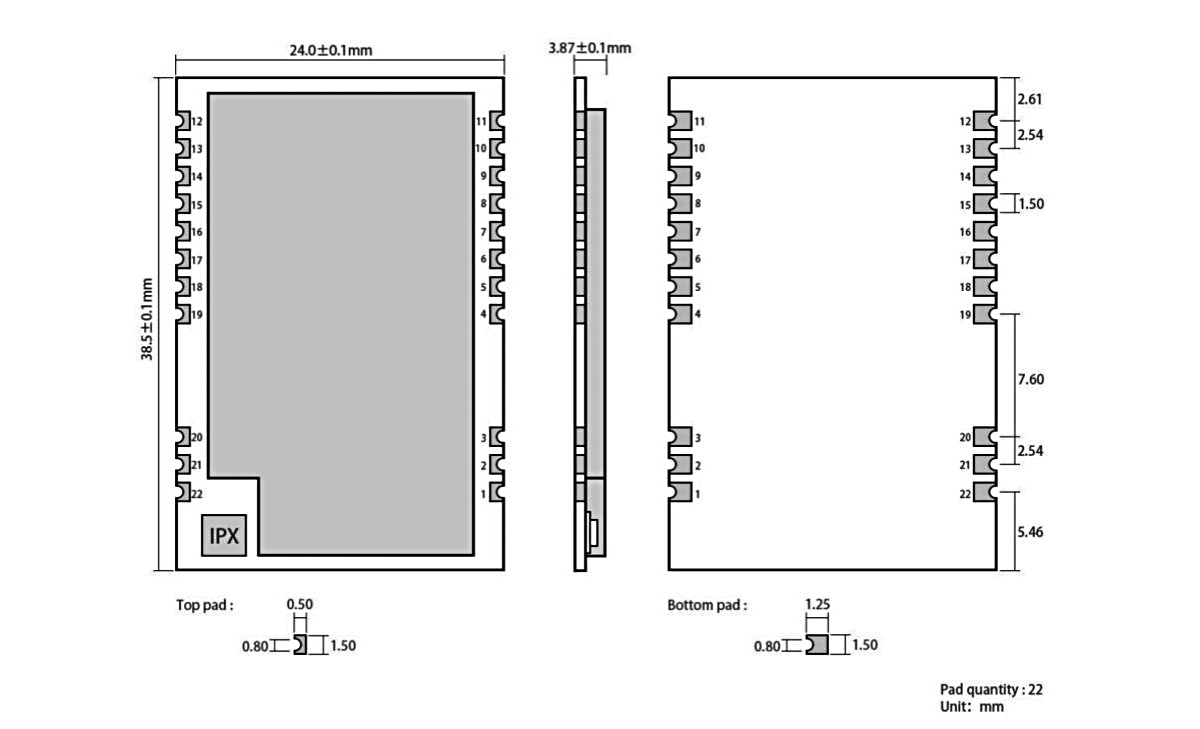

Размеры 38,5 * 24 мм

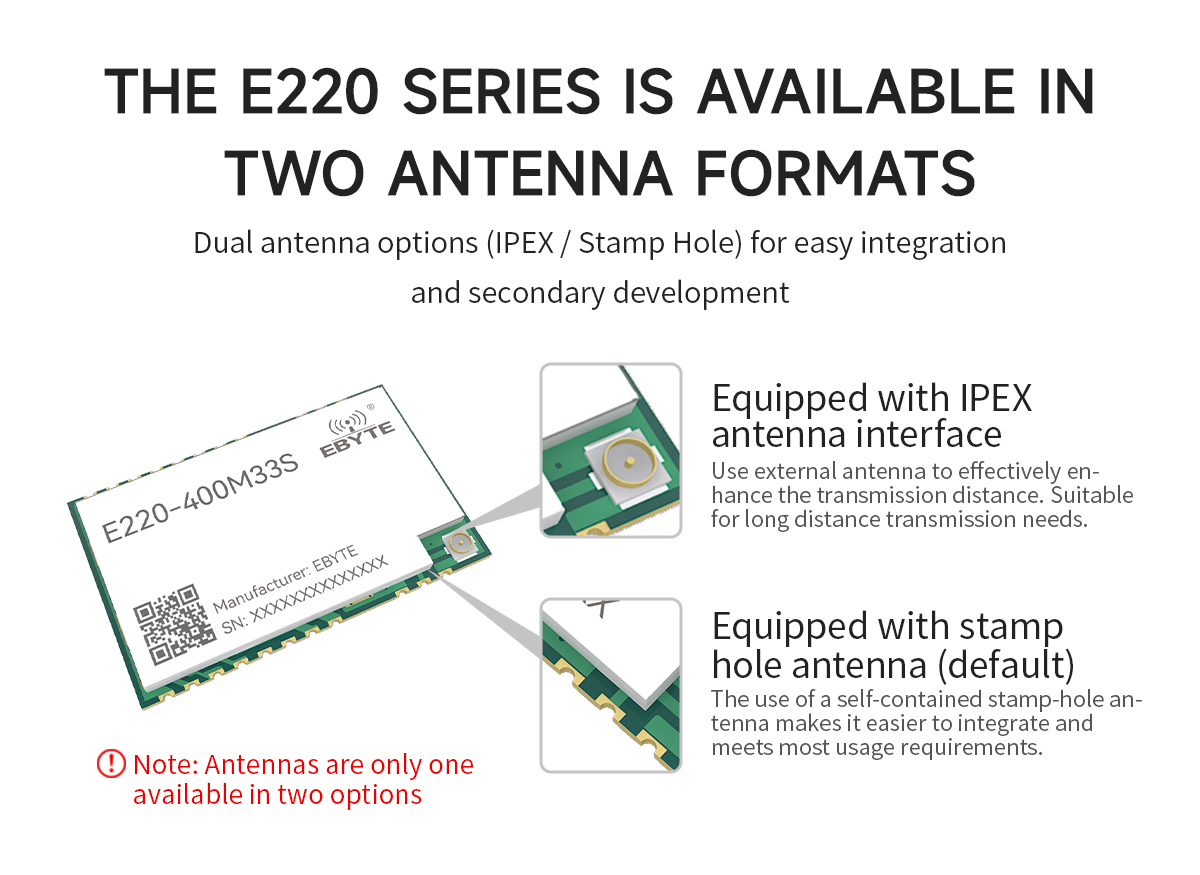

Радиочастотный интерфейс Отверстие для штампа/IPEX Эквивалентное сопротивление составляет около 50 Ом
Вес 5.85г


ZZteco

Порядковый номер контакта Имя пин-кода Направление контактов Использование пинов
1 ГНД
Заземление, подключенное к опорному заземлению
2 ГНД
Заземление, подключенное к опорному заземлению
3 ГНД
Заземление, подключенное к опорному заземлению
4 ГНД
Заземление, подключенное к опорному заземлению
5 ГНД
Заземление, подключенное к опорному заземлению
6 RXEN Ввод Радиочастотный переключатель получает контакт управления, подключается к внешнему микроконтроллеру ввода-вывода, и высокий уровень активен
7 CN.C. Ввод Радиочастотный переключатель передает контакт управления, подключается к внешнему микроконтроллеру IO или DIO2, активен высокий
8 БОГ2 Входы/выходы Настраиваемый универсальный порт ввода-вывода (подробности см. в руководстве LLCC68
9 ВЦК
Источник питания, диапазон 3 ~ 5,5 В (рекомендуется добавить внешние керамические фильтрующие конденсаторы).
10 ВЦК
Источник питания, диапазон 3 ~ 5,5 В (рекомендуется добавить внешние керамические фильтрующие конденсаторы).
11 ГНД
Заземление, подключенное к опорному заземлению
12 ГНД
Заземление, подключенное к опорному заземлению
13 ДИО1 Входы/выходы Настраиваемый универсальный порт ввода-вывода (подробности см. в руководстве LLCC68
14 ЗАНЯТЫЙ Выпуск Используется для индикации состояния (подробнее см. инструкцию LLCC68
15 NRST Ввод Сброс чипа приводит к срабатыванию входного контакта, который активен на низком уровне
16 МИСО Выпуск Вывод вывода данных SPI
17 MOSI Ввод Вывод ввода данных SPI
18 СКК Ввод Входной контакт тактового сигнала SPI
19 НСС Ввод Выводы выбора микросхемы модуля для начала связи SPI
20 ГНД
Заземление, подключенное к опорному заземлению
21 МУРАВЕЙ
Радиочастотный интерфейс, штамповое отверстие (характеристический импеданс 50 Ом).
22 ГНД
Заземление, подключенное к опорному заземлению
