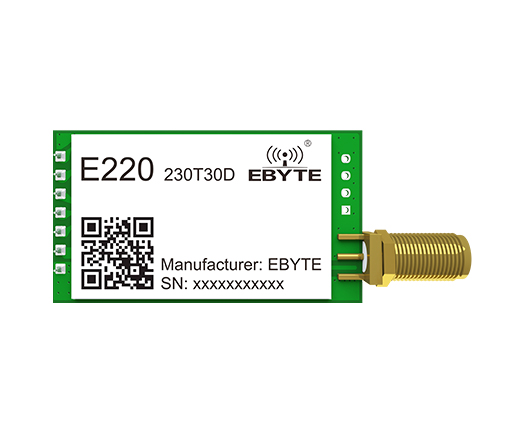

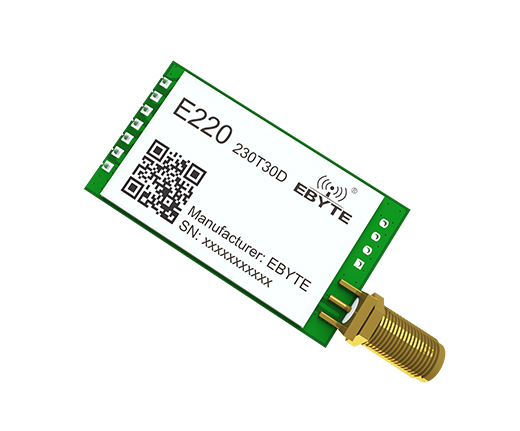

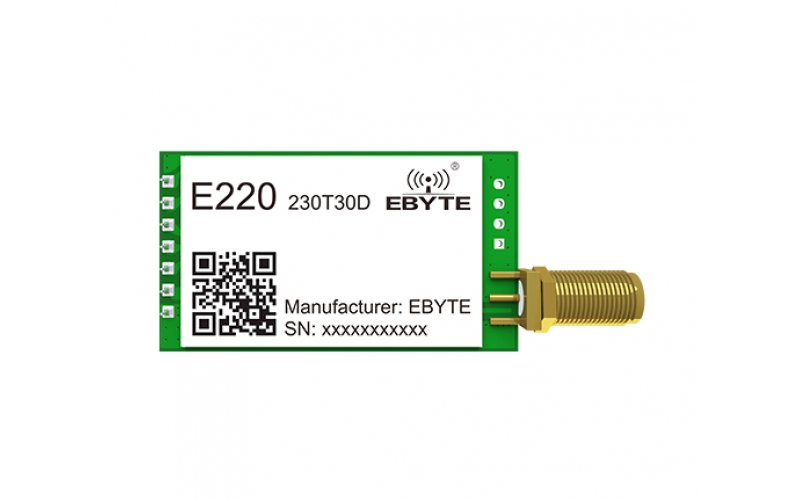

E220-230T30D Беспроводной последовательный модуль lora

[IC]： LLCC68
[Частота]： 220,125～236,125 МГц
[Сила]： 30 дБм
[Расстояние]： 10км

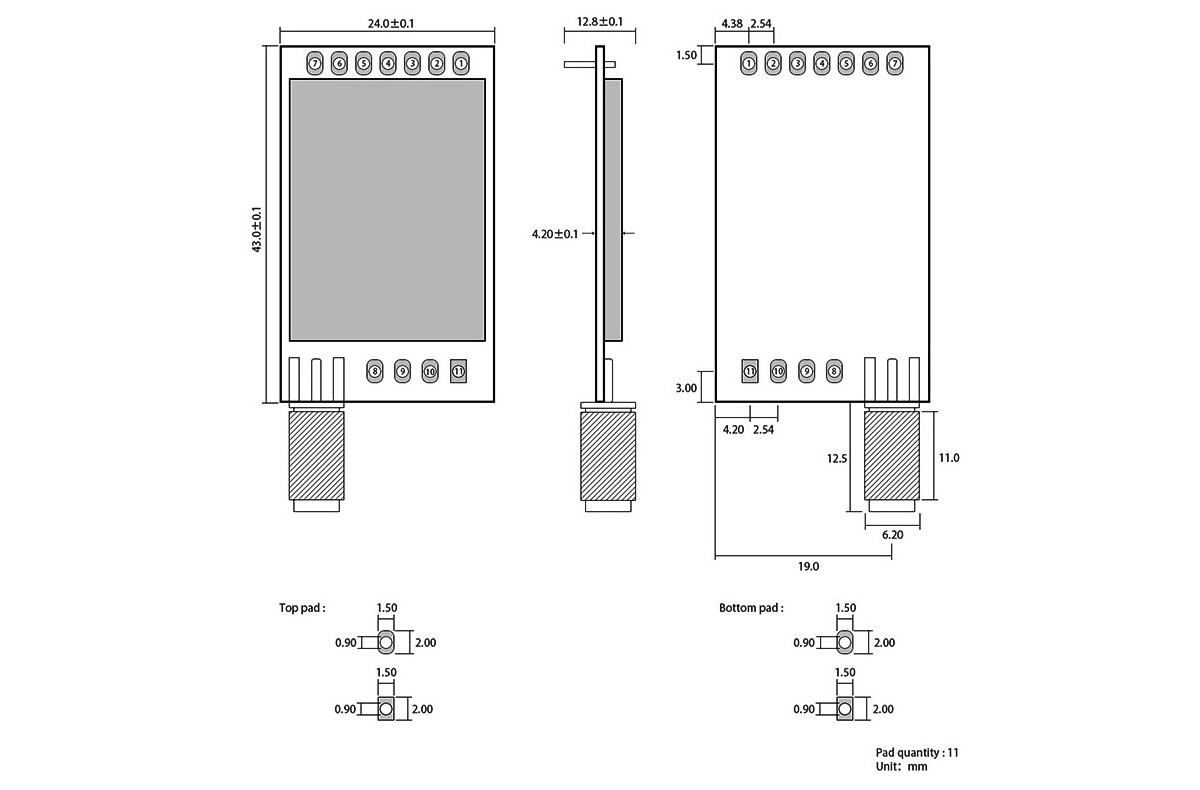

[Размер]： 24*43 мм
[Функции]： Расширенный спектр LoRa нового поколения
[Введение]： E220-230T30D использует технологию расширенного спектра LoRa нового поколения и представляет собой модуль беспроводного последовательного порта (UART), основанный на конструкции микросхемы LLCC68. Он имеет различные методы передачи, работает в диапазоне частот (220,125 ~ 236,125 МГц) (по умолчанию 230,125 МГц), выход уровня TTL, совместим с напряжением порта ввода-вывода 3,3 В и 5 В.

ZZteco

Main parameter	Min.	Max.	Remark
Power supply（V）	-	5.5	Exceeding the maximum value may burn the module permanently
Blocking power（dBm）	-	10	-
Operating temperature（℃）	-40	85	Industrial grade

ZZteco

No.	Name	Direction	Function
1	M0	Input(weak pull-up)	Work with M1 to decide 4 working modes of module (not float, if not used,could be grounded)
2	M1	Input(weak pull-up)	Work with M0 to decide 4 working modes of module (not float, if not used,could be grounded).
3	RXD	Input	TTL UART inputs, connects to external TXD output pin
4	TXD	Output	TTL UART outputs, connects to external RXD input pin
5	AUX	Output	Used to indicate the working status of the module; wakes up the external MCU, and outputs low level during power-on self-check initialization; (can be left floating)
6	VCC	Input	Voltage range: 3.0～5.5V DC
7	GND	Input	Ground
8	Fixed hole	-	Fixed hole
9	Fixed hole	-	Fixed hole
10	Fixed hole	-	Fixed hole
11	Fixed hole	-	Fixed hole

label: E220-230T30D

LLCC68
