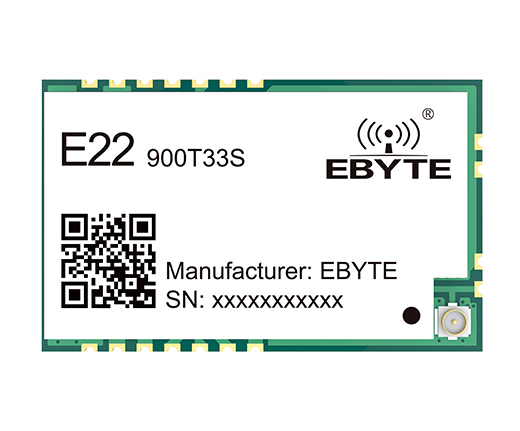

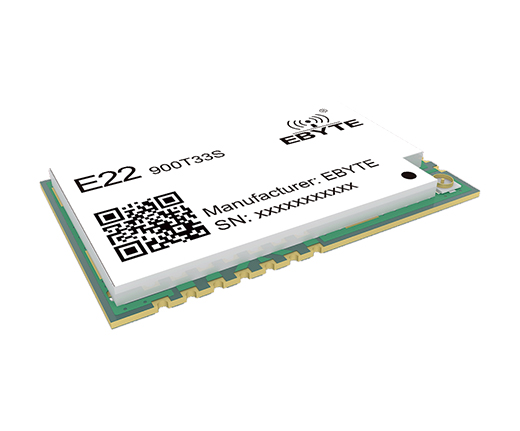

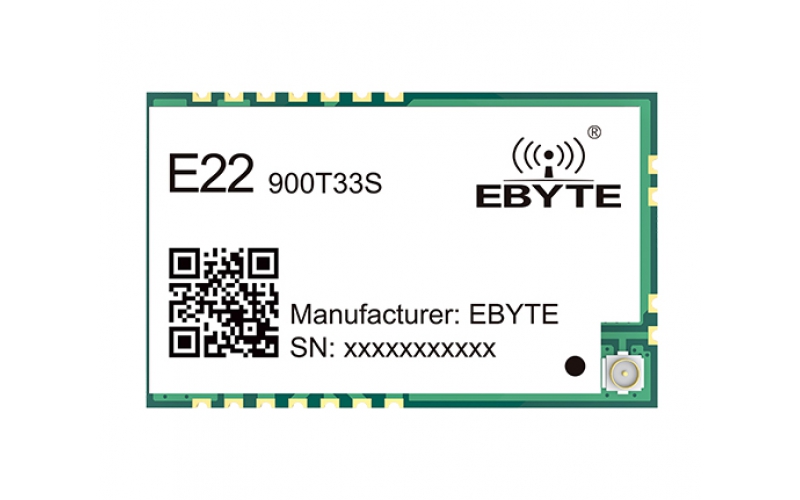

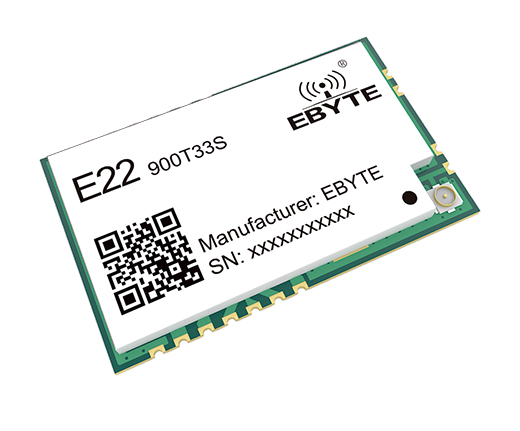

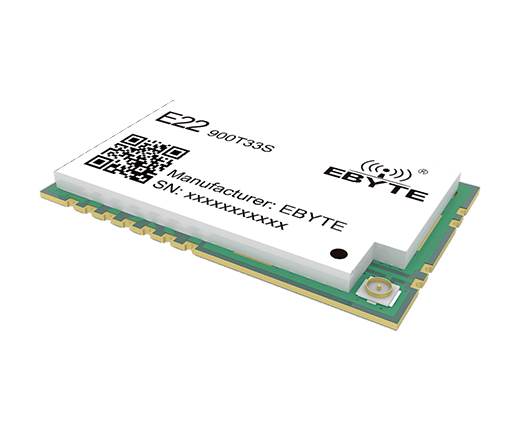

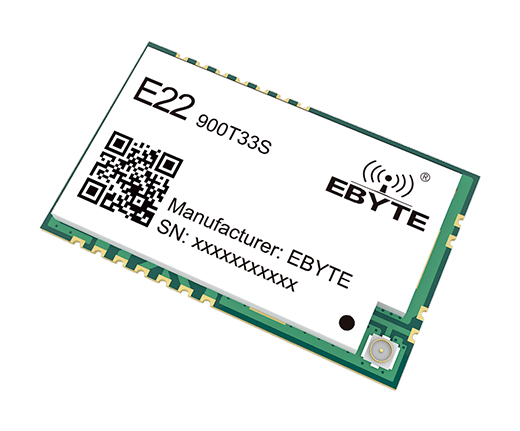

E22-900T33S 900 МГц 2 Вт Релейная сеть высокой мощности Беспроводной модуль LoRa Новое поколение технологии LoRa Spread Spectrum, Диапазон частот 868M/915MHz

[Вес изделия]： 5±0.1g
[Мощность передачи]： 33 дБм

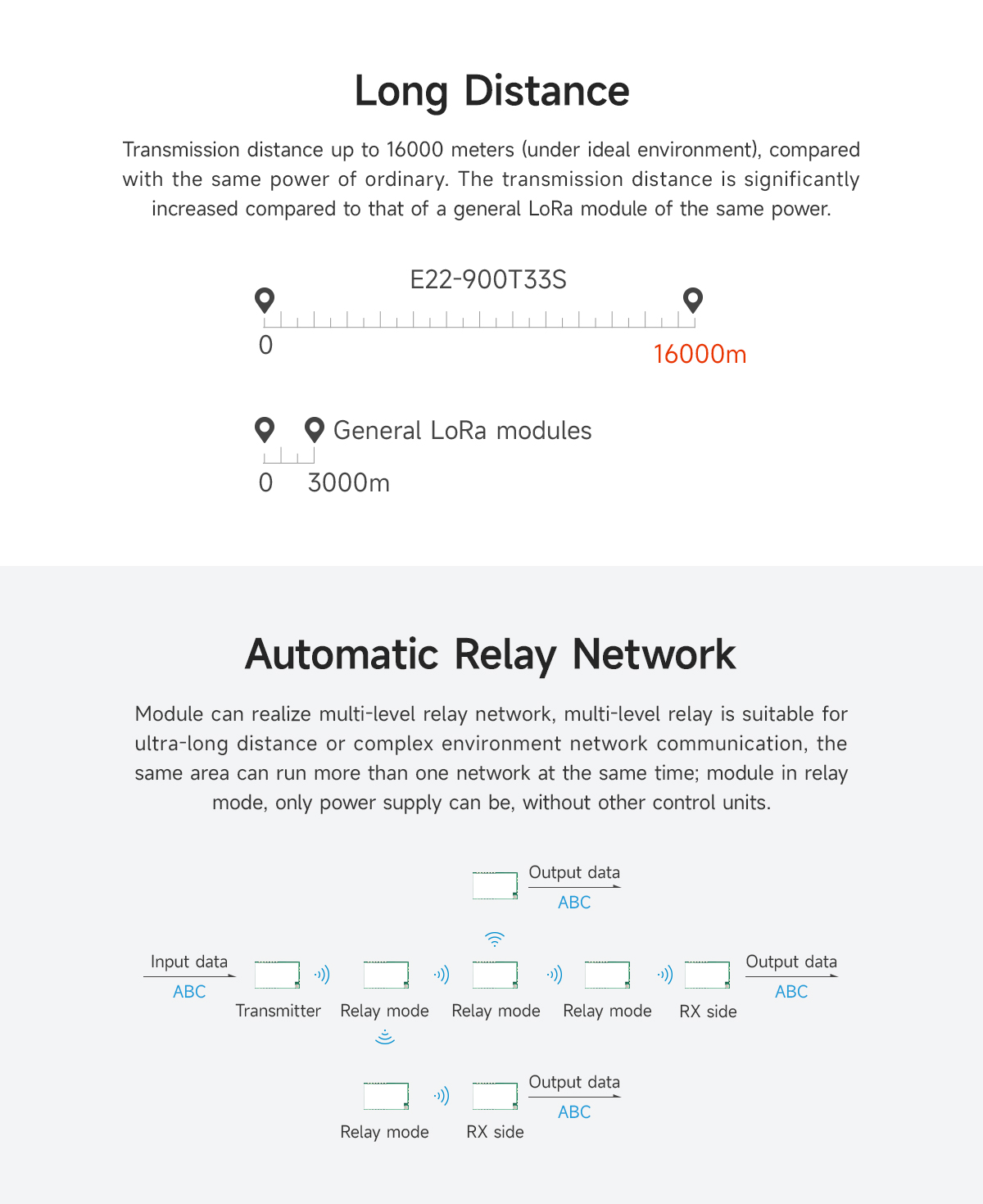

[Дальность связи]： 16 км
[Размер продукта]： 25*40,5 мм

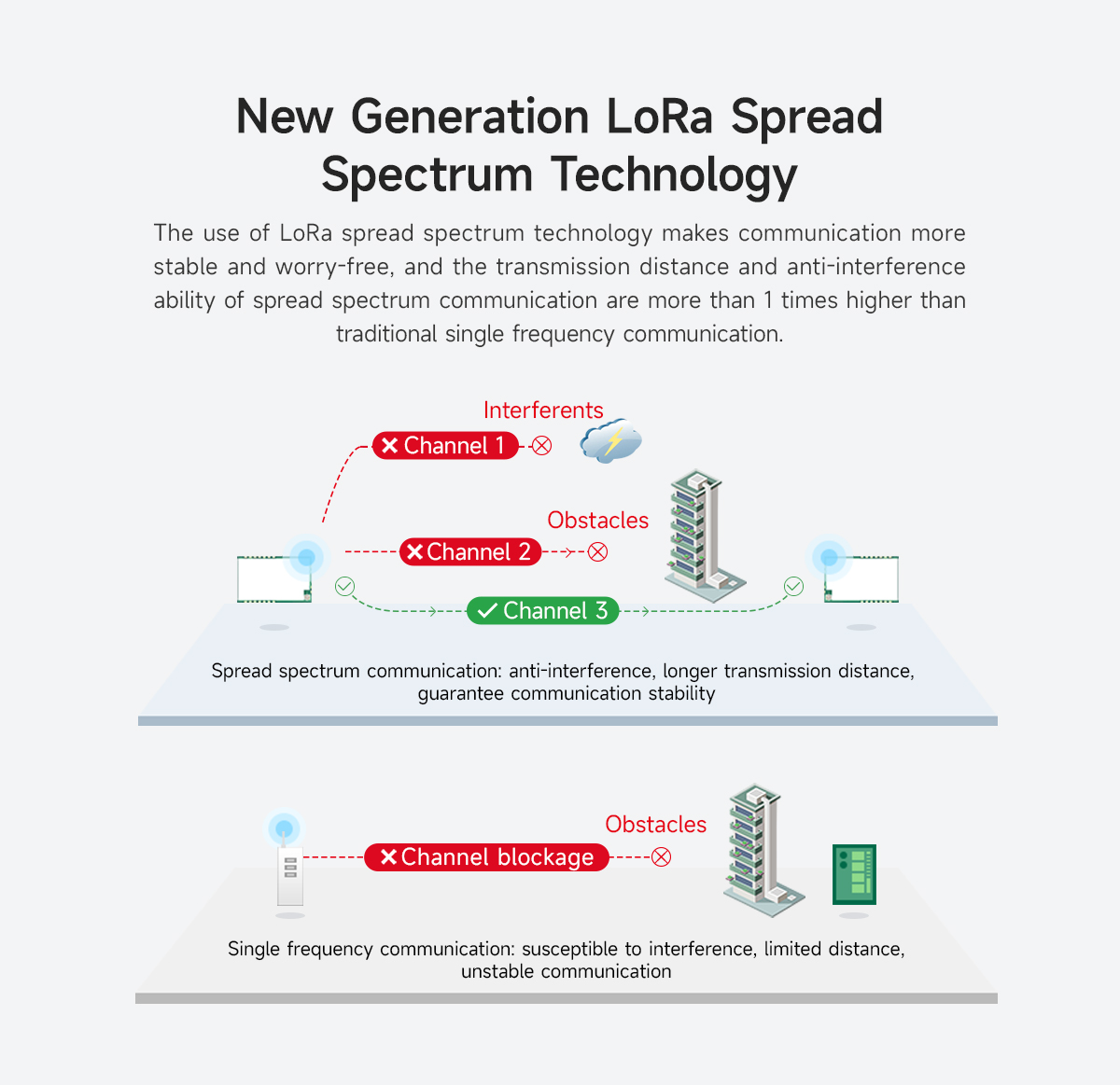

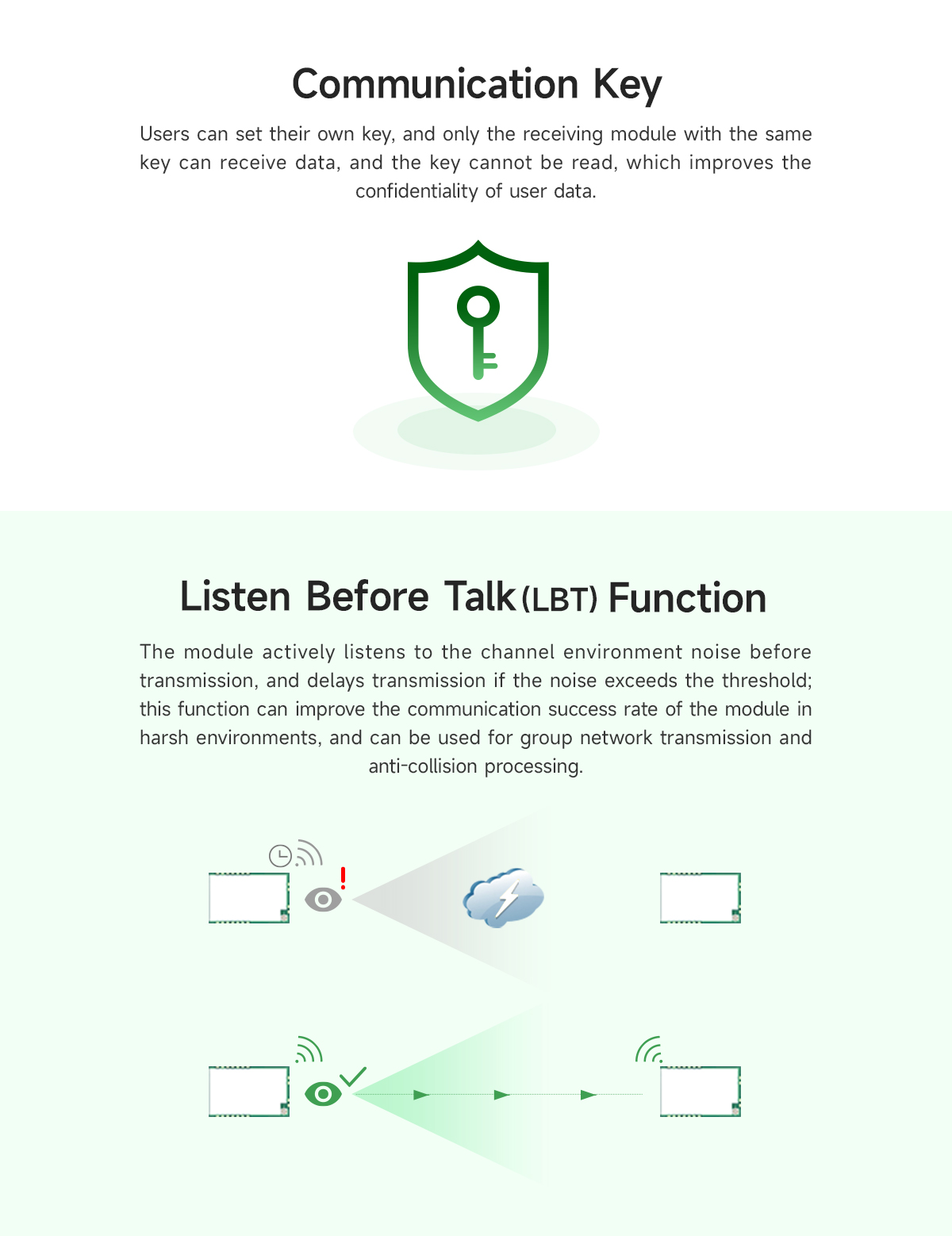

[Введение]： E22-900T33S - это новое поколение беспроводного модуля LoRa. Это модуль беспроводного последовательного порта (UART), основанный на решении LoRa. Он имеет несколько методов передачи и работает в диапазоне частот 850,125-930,125 МГц. Технология расширения спектра LoRa, уровень TTL. выход, совместим с напряжением 3,3 В и напряжением порта ввода-вывода 5 В. Модуль LoRa использует новое поколение технологии расширения спектра LoRa. E22-900T33S поддерживает пробуждение по воздуху, беспроводную настройку, мониторинг несущей, автоматическое реле, ключ связи и другое. функции, поддерживают настройку длины подпакета и могут предоставлять индивидуальные услуги по разработке.

ZZteco

Main parameter		performance			Remark
		Minimum	Typical	Maximum
Working voltage (V)		3.3	5	5.5	≥5.0V guaranteed output power
Communication level (V)			3.3		There may be a risk of burning when using a 5V level
Working temperature (℃)		-40	-	85	industrial design
Working frequency band (MHz)		850.125	-	930.125	Support ISM frequency band
Consumption	Emission current (mA)	-	1200	-	Instantaneous power consumption 033dBm
	Receive current (mA)	-	14	-	-

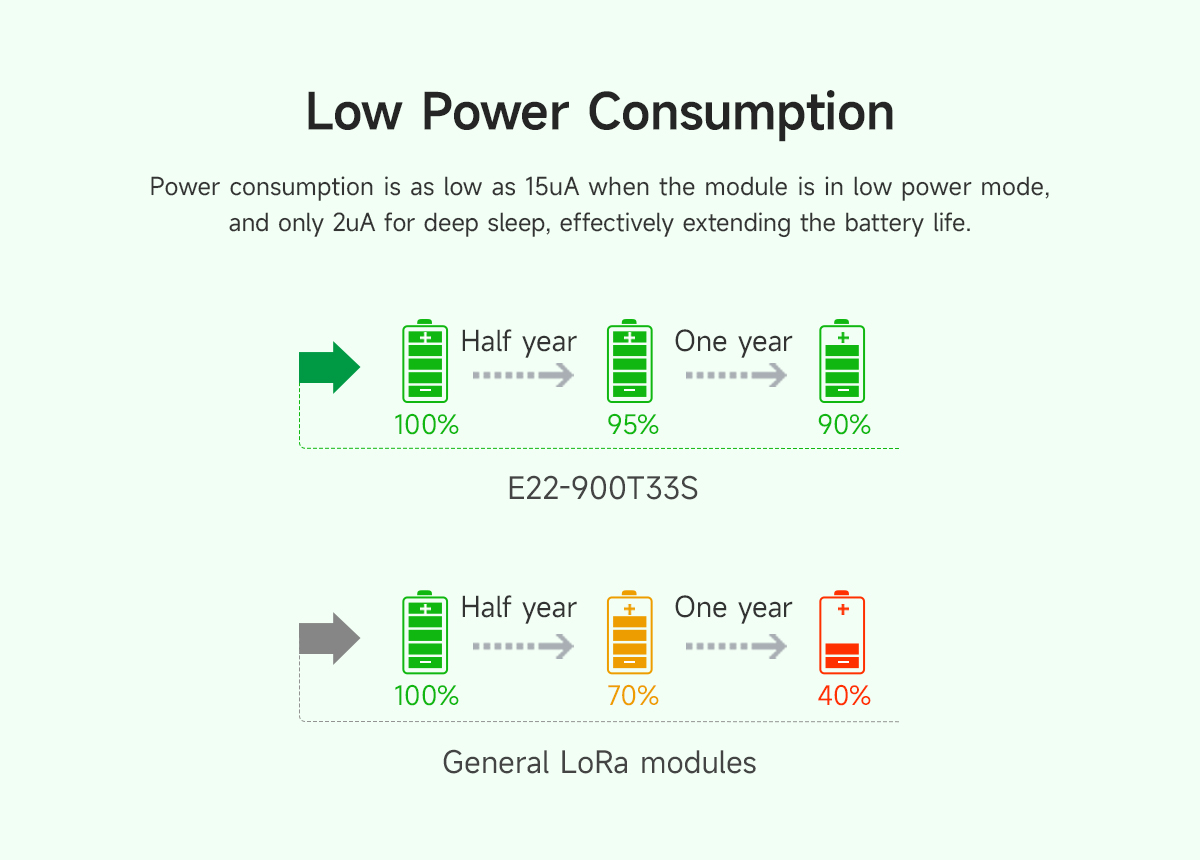

	Sleep current (uA)		3	-	software shutdown
Maximum transmit power (dBm)		32	33	34	-
Receiving sensitivity (dBm)		-123	-124	-125	Air rate 2.4 kbps
Air rate (bps)		2.4k	2.4k	62.5k	User Programmable Control

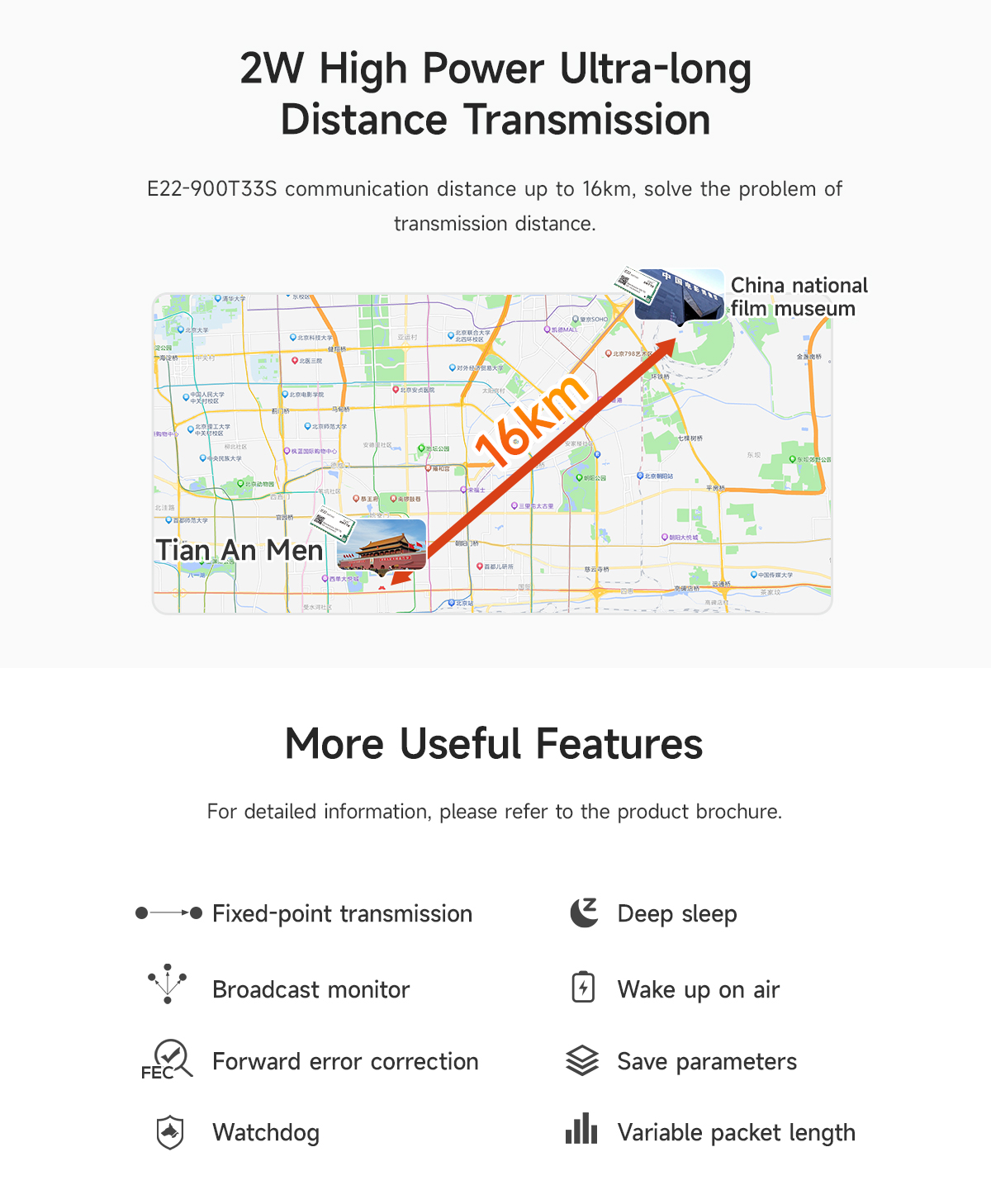

Reference distance		16km			Clear sky, antenna gain 5dBi, antenna height 2.5 meters, air rate 2.4kbps
launch length		240 Byte			Subpackage 32/64/128/240 bytes can be sent by command setting
cache capacity		1000 Byte			-
Modulation		L0Ra			A new generation of L0Ra modulation technology
Communication Interface		UART serial port			TTL level
Encapsulation		SMD			-
Interface		stamp hole			Stamp hole, pitch 2.54mm
Dimensions		25*40.5 mm			-
RF interface		IPEX/stamp hole			Equivalent impedance about 50Ω

ZZteco

pin number	pin name	Pin direction	Pin usage
1	GND	enter	Module ground
2	VCC	enter	Module power positive reference, voltage range: 3.3 ~ 5.5V DC
3	AUX	output	Used to indicate the working status of the module; the user wakes up the external MCU, and outputs a low level during the initialization of the power-on self-test; (can be suspended)
4	TXD	output	TTL serial port output, connected to external RXD input pin;
5	RXD	enter	TTL serial port input, connected to external TXD output pin;
6	M1	Input (very weak pull-up)	Cooperate with M0 to determine the 4 working modes of the module (not floating, if not used, it can be grounded)
7	M0	Input (very weak pull-up)	Cooperate with M1 to determine the 4 working modes of the module (not floating, if not used, it can be grounded)
11	ANT	output	Antenna interface (high-frequency signal output, 50 ohm characteristic impedance)
12	GND	-	Fixedly
13	GND	-	Fixedly
14	GND	-	Fixedly
18	NC	-	NC pin, this pin needs to be suspended (for subsequent expansion)
19	NC	-	NC pin, this pin needs to be suspended (for subsequent expansion)
20	NC	-	NC pin, this pin needs to be suspended (for subsequent expansion)
21	NC	-	empty feet
22	NC	-	empty feet
23	GND	enter	Module ground
24	NC	-	empty feet
