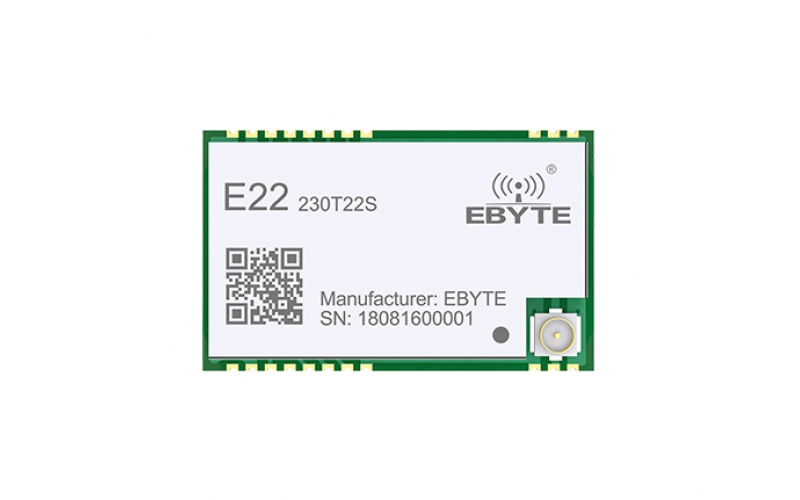

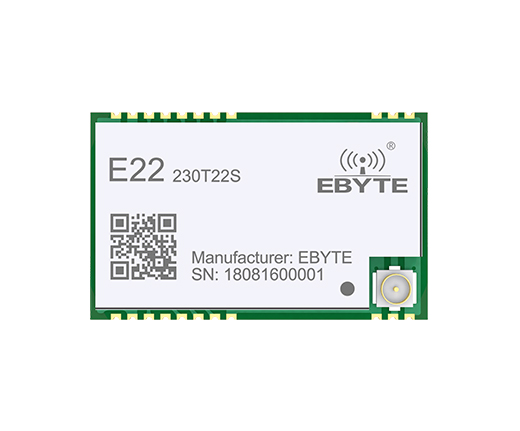

E22-230T22S Решение Ebyte Semtech LoRa UART Диапазон 5 км 230 МГц 22 дБм SMD 16*26 мм CE RoHs FCC TCXO Внешняя и UFL Антенна LoRa Wireless

[Частота]： 220,125~236,125 МГц
[Сила]： 22 дБм
[Расстояние]： 5км
[Интерфейс]： UART
[Масса]： 2,3±0,1 г
[Введение]： E22-230T22S — это модуль беспроводного последовательного порта (UART), основанный на радиочастотном чипе решения SEMTECH LoRa. Он имеет несколько методов передачи и работает в диапазоне частот (220,125–236,125 МГц); он использует технологию расширения спектра LoRa нового поколения по сравнению с SX1278, большее расстояние, меньшее энергопотребление и меньший размер; поддерживает пробуждение по воздуху, настройку беспроводной сети, мониторинг несущей и функции ретрансляционной сети.

ZZteco

RF Parameter	Value	Remark
Working frequency	220.125~236.125 MHz	Default: 230.125MHz
Transmitting power	22 dBm	Max. Power (160mW)
Receiving sensitivity	-138 dBm	-
Air data rate	0.3k~15.6kbps	-
Test distance	5000m	In open and clear air, with maximum power, 5 dBi antenna gain, height of 2m

ZZteco

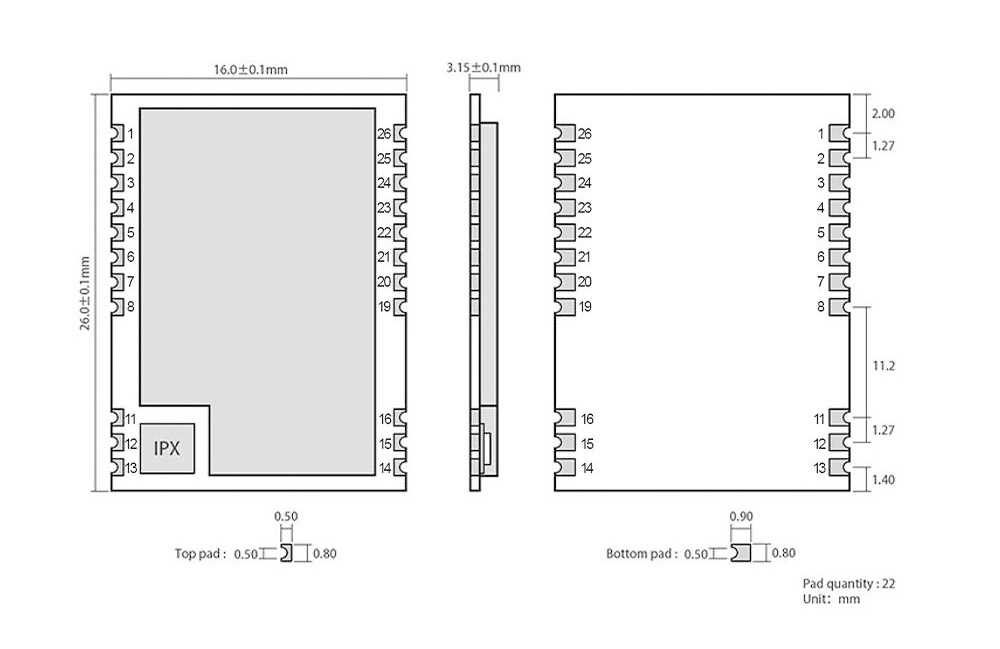

No.	Name	Direction	Function
1	NC		N/A
2	GND	-	Module ground
3	NC	-	N/A
4	NC	-	N/A
5	NC	-	N/A
6	NC	-	N/A
7	NC	-	N/A
8	GND	-	Module ground
11	GND	-	Module ground
12	ANT	Output	Antenna interface (high frequency signal output, 50 ohm characteristic impedance)
13	GND	-	Module ground
14	GND	-	Module ground
15	GND	-	Module ground
16	GND	-	Module ground
19	GND	-	Module ground
20	M0	Input（weak pull-up）	Work with M1 to decide 4 working modes of module (not suspended, if not used, could be grounded)
21	M1	Input（weak pull-up）	Work with M0 to decide 4 working modes of module (not suspended, if not used, could be grounded).
22	RXD	Input	TTL UART inputs, connects to external (MCU, PC) TXD output pin.
23	TXD	Output	TTL UART inputs, connects to external (MCU, PC) RXD output pin
24	AUX	Output	Used to indicate the working state of the module; The user wakes up the external MCU and outputs low level during power on self-test initialization; (can be suspended)
25	VCC	-	Module power supply positive reference，Power supply：2.3～5.5V DC
26	GND	-	Module ground
